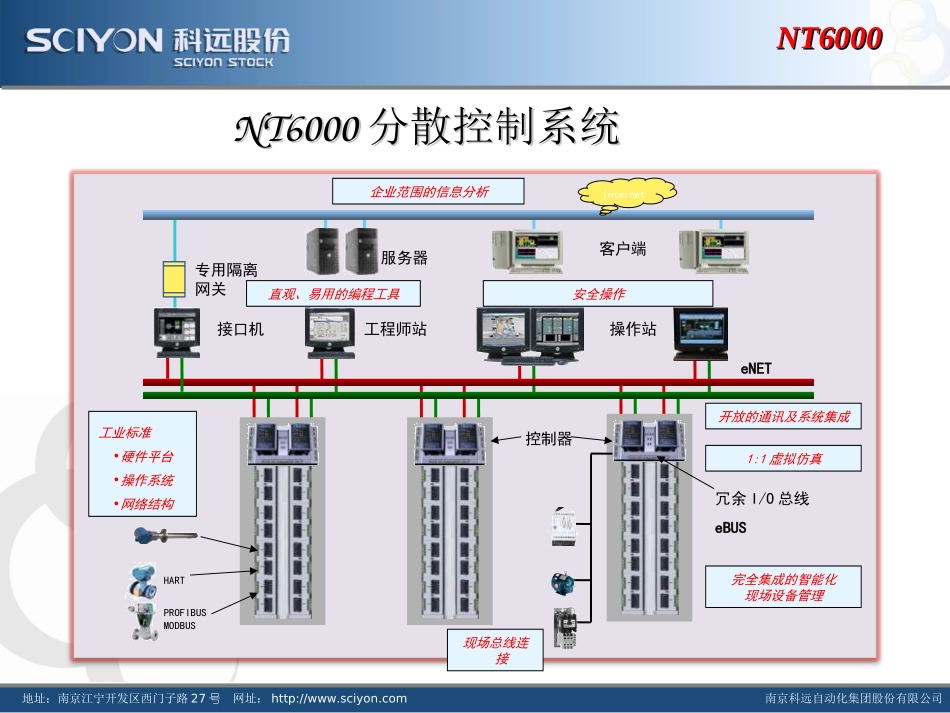

南京科远自动化集团股份有限公司南京科远自动化集团股份有限公司二二OO一一OO年七月年七月NT6000NT6000系统培训系统培训南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000易用于外坚固于芯速度无限控制有方南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000NT6000NT6000分散控制系统分散控制系统PROFIBUSMODBUSHARTeNET控制器接口机服务器客户端冗余I/O总线eBUSInternet专用隔离网关操作站工程师站企业范围的信息分析直观、易用的编程工具安全操作开放的通讯及系统集成工业标准•硬件平台•操作系统•网络结构1:1虚拟仿真完全集成的智能化现场设备管理现场总线连接南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000NT6000系统硬件体系一个完整的NT6000硬件体系主要包括:·通信设备·人机接口·机柜、电源·控制模件（KM940）·过程输入/输出设备（I/O模件）南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000NT6000NT6000分散控制系统分散控制系统通信设备（网络）通信设备（网络）南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000单层网络结构，对等节点(peertopeer)形式，网络结构最安全。操作员站历史站工程师站控制站南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000冗余I/O网容错控制处理机全功能操作站冗余控制网最大限度的冗余双以太网交换机双以太网交换机接口卡冗余总线结构，2×2的冗余方式南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000•控制器上行数据采用组播方式，控制器发布数据，所有上位机监听接收数据。•下行数据采用点对点通讯，保证数据实时、可靠传递。•上位机增加，控制器的通讯负荷和网络的负荷不增加。操作员站历史站工程师站控制站上行数据下行数据南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000历史数据查询历史数据查询南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000IO网络预制电缆NT6000V3系统有三种规格的IO网络预制电缆，长度分别是0.3米、0.7米和1.6米，0.3米的IO网络预制电缆用于DPU与A、B两个IO分支的网络连接，0.7米的IO网络预制电缆用于DPU与C、D两个IO分支的网络连接，1.6米的IO网络预制电缆只适用于在扩展柜位于主机柜两侧的情况下DPU与E、F、G、H、I、J、K、L八个IO分支的网络连接。两根电缆构成成了I/O网络的冗余配置。南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000NT6000NT6000分散控制系统分散控制系统人机接口（人机接口（MMIMMI））南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000操作人员与计算机之间的信息交换是通过人机联系设备进行的。历史站大容量存储与检索过程数据及SOE趋势图、表显示历史数据查询和发布通讯控制站支持与第三方设备的各种接口操作员站过程图显示完善的控制和报警功能操作员事件记录点信息和趋势工程师站人机接口画面组态数据库和控制策略组态报表和历史数据组态和检索控制系统的维护和管理操作员站的所有功能南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://www.sciyon.comNT6000NT6000工程师站工程师站•拥有操作员站的一切功能•在线监控、修改、下载组态可同时进行•功能强大的工具软件–图形编辑器（graphX）–控制软件（ControlX）–历史数据软件（TrendX）•系统权限管理•严格口令保护，防止非法进入南京科远自动化集团股份有限公司地址：南京江宁开发区西门子路27号网址：http://w...
