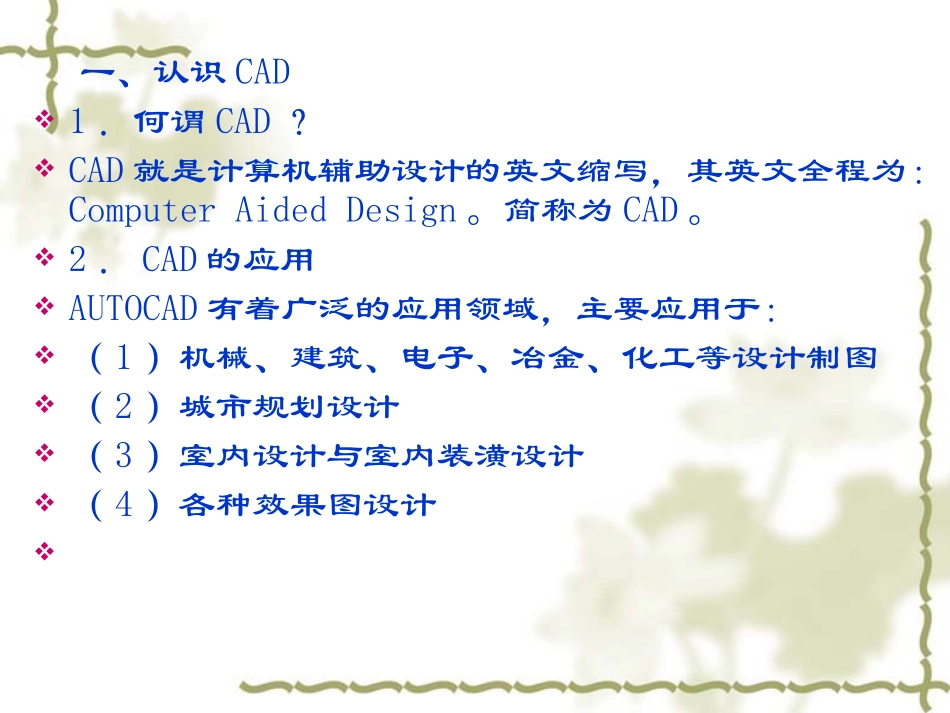

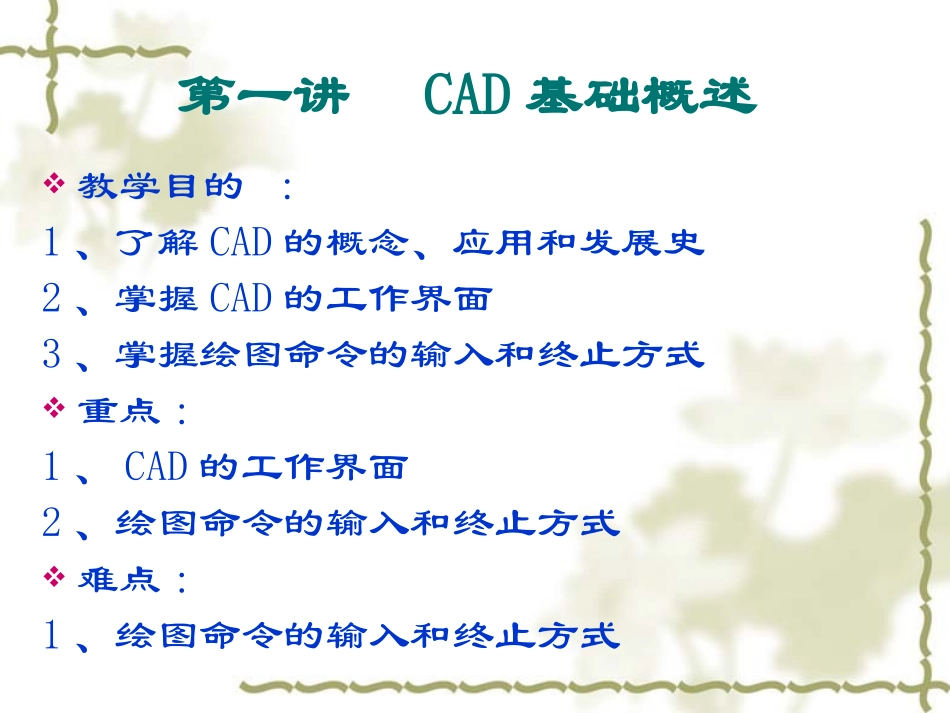

计算机辅助设计机电工程学院jianghq@jsnu.edu.cn第一讲CAD基础概述教学目的:1、了解CAD的概念、应用和发展史2、掌握CAD的工作界面3、掌握绘图命令的输入和终止方式重点:1、CAD的工作界面2、绘图命令的输入和终止方式难点:1、绘图命令的输入和终止方式一、认识CAD1．何谓CAD？CAD就是计算机辅助设计的英文缩写，其英文全程为：ComputerAidedDesign。简称为CAD。2．CAD的应用AUTOCAD有着广泛的应用领域，主要应用于：（1）机械、建筑、电子、冶金、化工等设计制图（2）城市规划设计（3）室内设计与室内装潢设计（4）各种效果图设计3．CAD的发展史AUTOCAD是由美国AUTODESK公司与1982年12月推出的，随后得到蓬蓬发展，近期应用比较广泛的版本有AUTOCAD2000版，AUTOCAD2002版和AUTOCAD2004版、AUTOCAD2006版、AUTOCAD2007版。AutoCAD2009的主要功能二维绘图与编辑创建表格文字标注尺寸标注三维绘图与编辑视图显示控制绘图实用工具数据库管理Internet功能图形的输入、输出图纸管理开放的体系结构二、AUTOCAD的工作界面因AUTOCAD2000版，AUTOCAD2002版和AUTOCAD2004版、AUTOCAD2006版的工作界面相类似，在此以AUTOCAD2004版的工作界面为例，如图1-1所示，其中包括标题栏﹑菜单区﹑工具条﹑绘图区﹑命令区及状态行。标题栏标准工具条图层属性工具条下拉菜单绘图工作区域模型空间布局空间命令输入、提示人机交互、对话坐标显示功能按钮区坐标系图标三、绘图命令的输入和终止方式1、一般命令的输入方法（1）单击工具按钮：用鼠标在工具条上单击代表相应命令的工具按钮。（2）从下拉菜单中直接执行命令。（3）在命令提示输入区用键盘直接输入命令。（4）用屏幕菜单输入命令。（5）重复执行命令，有三种方式：1）用空格或回车键重复执行上次所用命令。2）用鼠标右键弹出上弹式菜单选择以前所用的命令及相关操作命令。3）用上下光标键选择曾经在命令行上输入用过的命令，回车执行。2、透明命令的操作方法常用的透明命令有：ZOOM、PAN、SNAP、ORTHO、GRID、HELP等，其操作方法与一般命令不同，方法有：1）、从工具行或功能状态行上直接单击透明命令2）、从键盘上键入，在透明命令前加“’”。注：透明命令使用结束后，会重新回到一般命令的执行过程中。3、命令的终止（1）正常终止：命令正常执行完后将自动终止（2）在命令执行过程中按“ESC”键（3）从菜单或工具条上调用另一个非透明命令时，将自动终止当前正在执行的大部分命令。注：一般命令执行过程中，如调用的是透明命令，将不会终止当前命令的执行。四、小结本讲重点介绍了CAD的工作界面。第二讲环境设置和工作界面定制教学目的：1、掌握绘图环境的设置方法2、学会定制工作界面重点：1、图层设置2、文字类型设置3、工作界面的定制难点：1、图层设置2、工作界面的定制一、绘图环境设置1、“图纸”大小的设置，CAD中默认的“图纸”大小为420×297，是一张3号图，当然可以更改大小，点击“格式”菜单里的图形界限，在命令行会提示：命令:'_limits重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>:指定右上角点<420.0000,297.0000>:297,210这样就设置了一张A4大小的“图纸”了。（2）单位设置，点击“格式”菜单里的单位，会进入如图2-1所示的对话框，将对话框内的项目设为自己需要的。图2-1单位设置对话框将基准方向设为东，点击图形单位对话框中的键，会出现下面的对话框，将基准方向设为东（3）栅格设置法一：点击工具菜单里的草图设置项，会出现如图2-2所示的对话框，选择对话框中的捕捉和栅格项，根据对话框进行设置。法二：点击状态栏的栅格键处，点击右键，会出现一下拉菜单，在下拉菜单里选择设置项。同样会出现如图2-2所示的对话框。图2-2栅格设置对话框（4）文字样式的设置点击格式菜单里的文字样式选项，会出现如图2-3所示的对话框，将其设置成图2-4所示的样式，单击应用，关闭即可将文字设置完成。当文字设置完成后，无论书写文字还是标注尺寸都可以用此文字样...
