GB50164-2011混凝土质量控制标准VIP专享VIP免费

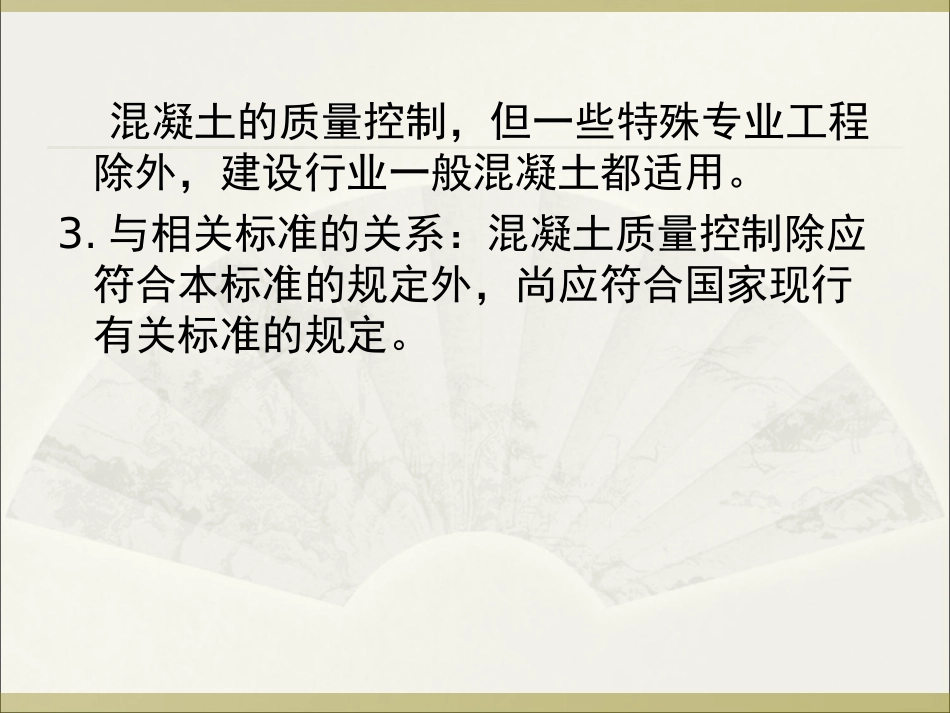

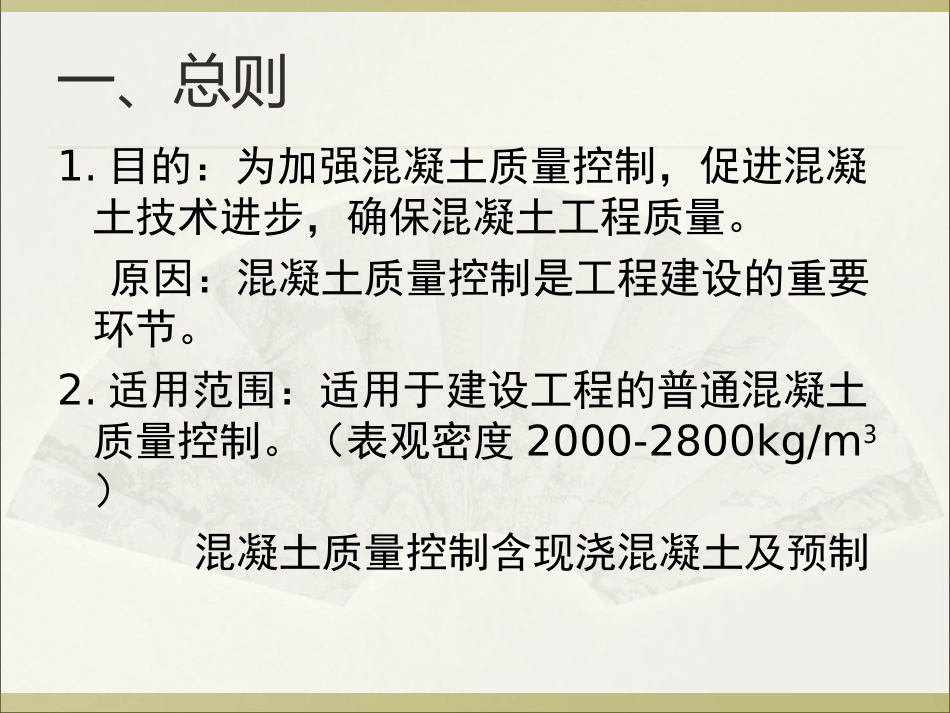

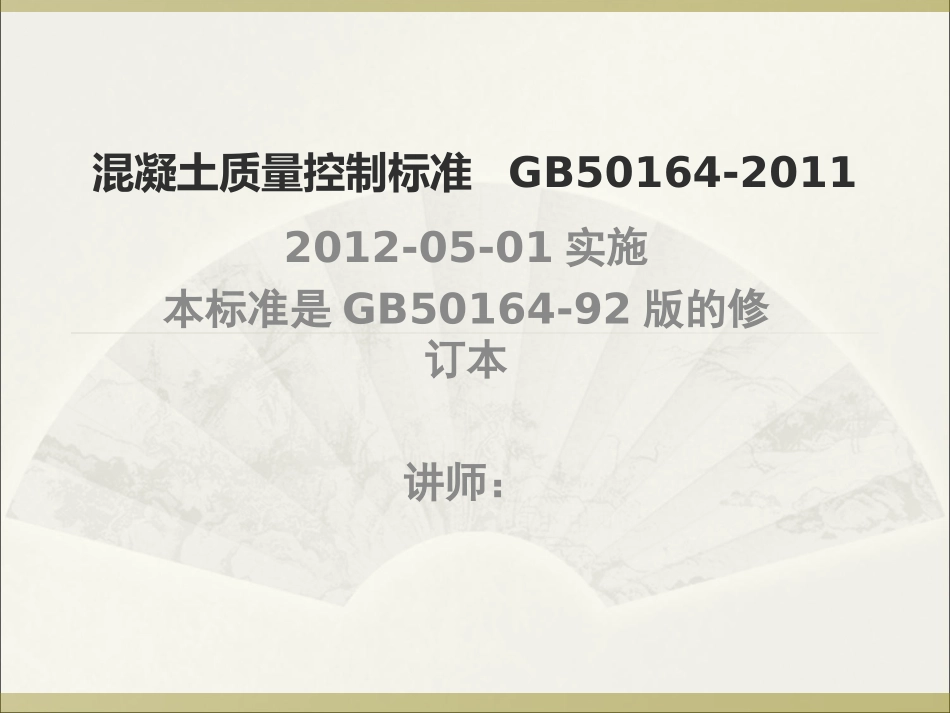

混凝土质量控制标准GB50164-20112012-05-01实施本标准是GB50164-92版的修订本讲师：一、总则1.目的：为加强混凝土质量控制，促进混凝土技术进步，确保混凝土工程质量。原因：混凝土质量控制是工程建设的重要环节。2.适用范围：适用于建设工程的普通混凝土质量控制。（表观密度2000-2800kg/m3）混凝土质量控制含现浇混凝土及预制混凝土的质量控制，但一些特殊专业工程除外，建设行业一般混凝土都适用。3.与相关标准的关系：混凝土质量控制除应符合本标准的规定外，尚应符合国家现行有关标准的规定。二、原材料质量控制1.水泥①水泥品种与强度等级的选用应根据设计，施工要求以及工程环境确定。一般建筑结构及预制构件的普通混凝土，宜采用通用硅酸盐水泥；高强混凝土和抗冻要求的混凝土，宜采用硅酸盐水泥或普通硅酸盐水泥；有预防混凝土碱-骨料反应要求的混凝土工程宜选用碱含量低于0.6%的水泥；大体积混凝土宜采用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥。水泥应符合现行国家标准《通用硅酸盐水泥》GB175和《中热硅酸盐水泥、低热硅酸盐水泥、低热矿渣硅酸盐水泥》GB200的有关规定。实质本条讲了三个问题：一是选用水泥的原则：按设计，施工要求，工程环境。二是不同工程要求宜采用的水泥品种。三是相关水泥的现行国家标准。须注意的是要注意标准的发行年号，现行指最新的。②水泥质量主要控制项目：凝结时间、安定性、胶砂强度、氧化镁和氯离子含量。碱含量低于0.6%的水泥主要控制项目还有碱含量。中低热硅酸盐水泥和低热矿渣硅酸盐水泥还有水化热。如何控制：以出厂检验报告为依据。③水泥的应用应符合下列规定：a.宜采用新型干法窖生产的水泥；（稳定性好）b.应注明水泥中的混合材品种和掺加量；（标准要求）c.生产混凝土时的水泥温度不宜高于60℃。（水泥温度过高时拌制混凝土影响混凝土性能）2.粗骨料①粗骨料应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006的规定。②粗骨料质量主要控制项目应包括颗粒级配、针片状颗粒含量、含泥量、泥块含量、压碎值指标和坚固性，用于高强度混凝土的粗骨料主要控制项目还应包括岩石抗压强度。（高强度混凝土-强度等级不低于C60的混凝土）③粗骨料在应用方面应符合下列规定：a.混凝土粗骨料宜采用连续级配；b.对于混凝土结构粗骨料最大粒径的规定：最大公称粒径不得大于构件截面最小尺寸的1/4，且不大于钢筋最小净间距的3/4；混凝土实心板，粗骨料的最大公称粒径不宜大于板厚的1/3，且不得大于40mm；大体积混凝土粗骨料最大公称直径不宜小于31.5mm；（与GB50204要求一致）c.对有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土粗骨料中的含泥量和泥块含量分别不应大于1.0%和0.5%；坚固性检验的质量损失不应大于8%。d.对于高强混凝土，粗骨料的岩石强度应至少比混凝土设计强度高30%；最大粒径不宜大于25mm，针片状颗粒含量不宜大于5%且不应大于8%；含泥量和泥块含量分别不应大于0.5%和0.2%；e.对粗骨料或用于制作粗骨料的岩石，应进行碱活性检验，包括碱-硅酸盐反应活性检验和碱-碳酸盐反应活性检验；对于有预防混凝土碱-骨料反应要求的混凝土工程，不宜采用有碱活性的粗骨料。3.细骨料①骨料应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52；混凝土用海砂应符合现行行标《海砂混凝土应用技术规范》JGJ206-2010的有关规定。②细骨料质量主要控制项目包括颗粒级配、细度模数、含泥量、泥块含量、坚固性、氯离子含量和有害物质含量；海砂主要控制项目除包括上述要求外，还应包括贝壳含量；人工砂主要控制项目除包括上述指标外尚应包括石粉含量和压碎值指标，人工砂主要控制项目可不包含氯离子含量和有害物质含量。③细骨料的应用应符合下列规定：a.泵送混凝土宜采用中砂，且300μm筛孔的颗粒通过量不宜少于15%；b.对于有抗渗、抗冻或其他有特殊要求的混凝土，砂中的含泥量和泥块含量分别不应大于3.0%和1.0%；坚固性检验的质量损失不应大于8%；c.对于高强混凝土，砂的细度模数宜控制在2.6～3.0范围之内。含泥量和泥块含量分别不应大于2.0%和0.5%；d.钢筋混凝土和预应力混凝土用砂的氯离子含量分别...
