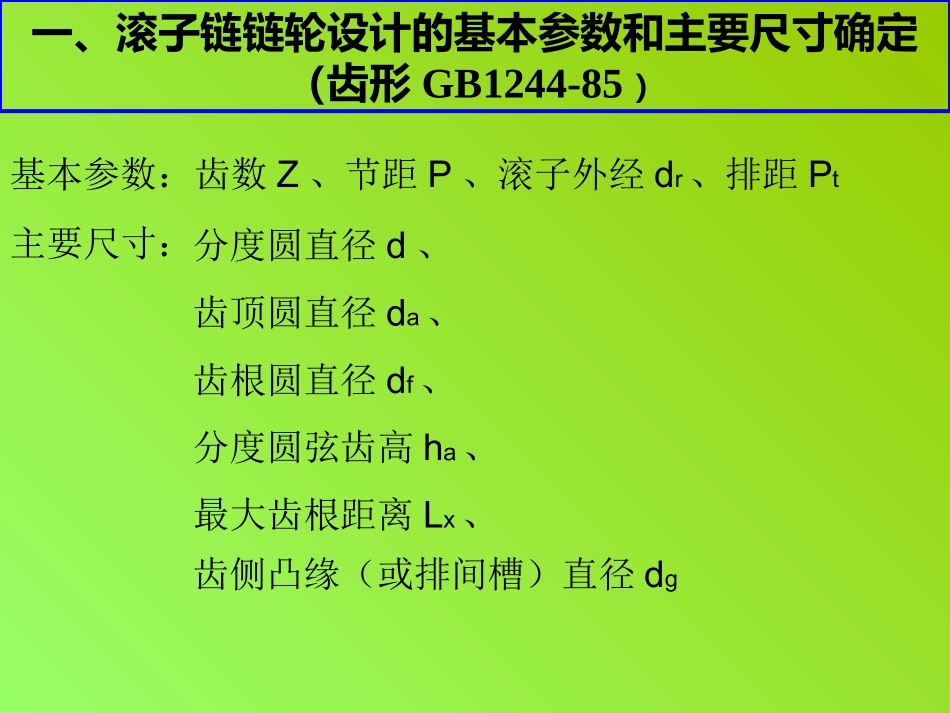

一、滚子链链轮设计的基本参数和主要尺寸确定二、滚子链链轮设计主要尺寸确定计算公式三、滚子链传动基本参数的确定四、链轮图纸范例附：链轮设计查表链轮设计简介一、滚子链链轮设计的基本参数和主要尺寸确定（齿形GB1244-85）基本参数：齿数Z、节距P、滚子外经dr、排距Pt分度圆直径d、齿顶圆直径da、齿根圆直径df、分度圆弦齿高ha、最大齿根距离Lx、齿侧凸缘（或排间槽）直径dg主要尺寸：二、滚子链链轮设计主要尺寸确定计算公式0sin180Zpd（Z：齿数；P：节距）da[d∈amin，damax]；damin=d+（1-1.6/Z）P-drdamax=d+1.25P-drdf=d-drha[h∈amin，hamax]；hamin=0.5（P-dr）hamax=（0.625+0.8/Z）P-0.5drLx：奇数齿偶数齿90cosLxddrZfLxdddr180cot1.040.76gdphZ注：h—内链板高度注：dr—滚子外径注：ha是为了简化放大齿形图的绘制而引入的辅助尺寸，hamin相应于damin；hamax相应于damax三、滚子链传动基本参数的确定设计条件：传动功率、大小链轮传动比、原动机种类、载荷性质及传动用途已知1、根据链传动的受力分析，求出链条所受的拉力；链的紧边拉力F1=F+Fc+Fy（F—圆周力；Fc—离心拉力；Fy—悬垂拉力）链的松边拉力F2=Fc+Fy1000PFVP—传递功率；V—链条速度；单位分别是N，KW，m/s2cFqvq—链的每米长的质量；V—链条速度；单位分别是N，Kg/m，m/syyFkqgaky—垂度系数；q—链的每米长的质量；g—重力加速度；a—中心距；单位分别是1，Kg/m，，m2/ms三、滚子链传动基本参数的确定2、根据选用安全系数，确定拉伸的极限载荷，进而确定链条型号；一般许用安全系数[n]=4~8；则极限载荷Q=[n]．F1查表可得链号，节距P，滚子外径dr等（内链节内宽）3、确定齿数；根据链轮所在位置的空间限制，估计链轮的分度圆直径d，由公式求齿数（传动链轮）1180sinZParcdZ—齿数；P—节距；d—分度圆直径将所得齿数求整，从而得到最终齿数；三、滚子链传动基本参数的确定4、主要尺寸的确定；将所得的齿数Z，节距P，滚子外径dr代入公式可得分度圆直径：0sin180Zpdda[d∈amin，damax]；齿顶圆直径：df=d-dr齿根圆直径：由内链节内宽可确定齿宽b
