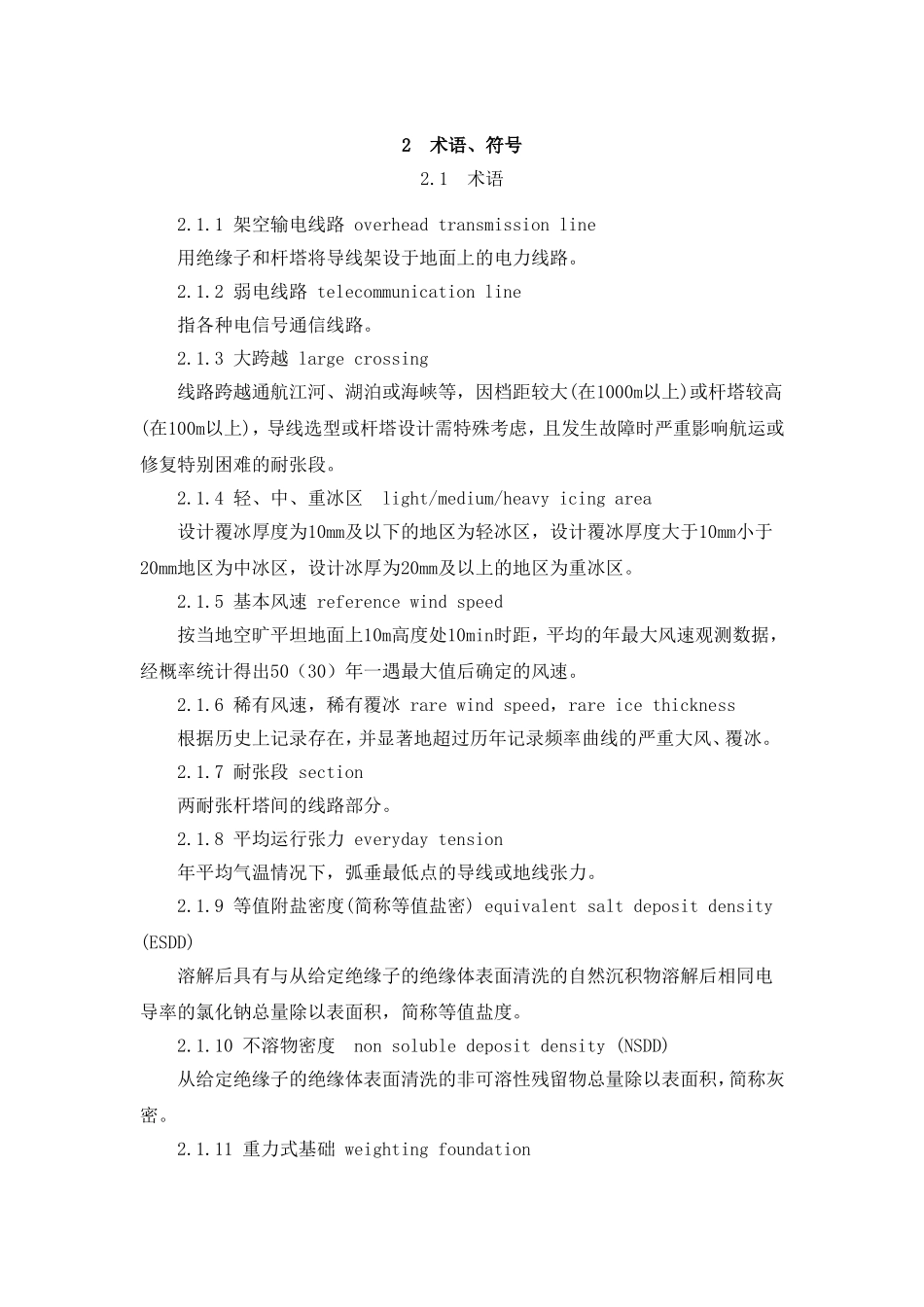

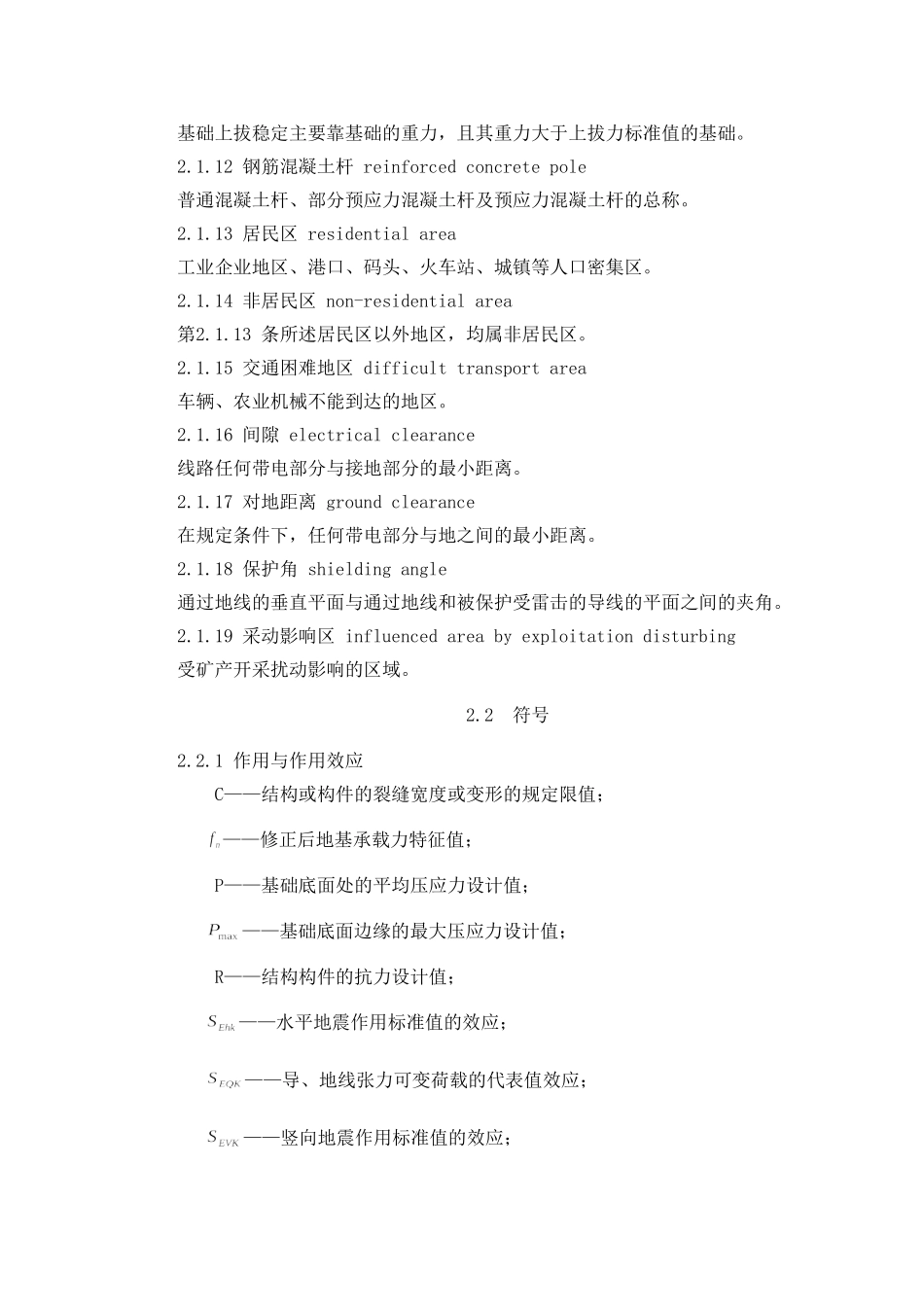

110～750kV架空输电线路设计规范1总则1.0.1为了在交流110～750kV架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。1.0.2本规范适用于交流110～750kV架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。1.0.3架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。1.0.4对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平1.0.5本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。1.0.6架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。2术语、符号2.1术语2.1.1架空输电线路overheadtransmissionline用绝缘子和杆塔将导线架设于地面上的电力线路。2.1.2弱电线路telecommunicationline指各种电信号通信线路。2.1.3大跨越largecrossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。2.1.4轻、中、重冰区light/medium/heavyicingarea设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。2.1.5基本风速referencewindspeed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。2.1.6稀有风速，稀有覆冰rarewindspeed，rareicethickness根据历史上记录存在，并显著地超过历年记录频率曲线的严重大风、覆冰。2.1.7耐张段section两耐张杆塔间的线路部分。2.1.8平均运行张力everydaytension年平均气温情况下，弧垂最低点的导线或地线张力。2.1.9等值附盐密度(简称等值盐密)equivalentsaltdepositdensity(ESDD)溶解后具有与从给定绝缘子的绝缘体表面清洗的自然沉积物溶解后相同电导率的氯化钠总量除以表面积，简称等值盐度。2.1.10不溶物密度nonsolubledepositdensity(NSDD)从给定绝缘子的绝缘体表面清洗的非可溶性残留物总量除以表面积，简称灰密。2.1.11重力式基础weightingfoundation基础上拔稳定主要靠基础的重力，且其重力大于上拔力标准值的基础。2.1.12钢筋混凝土杆reinforcedconcretepole普通混凝土杆、部分预应力混凝土杆及预应力混凝土杆的总称。2.1.13居民区residentialarea工业企业地区、港口、码头、火车站、城镇等人口密集区。2.1.14非居民区non-residentialarea第2.1.13条所述居民区以外地区，均属非居民区。2.1.15交通困难地区difficulttransportarea车辆、农业机械不能到达的地区。2.1.16间隙electricalclearance线路任何带电部分与接地部分的最小距离。2.1.17对地距离groundclearance在规定条件下，任何带电部分与地之间的最小距离。2.1.18保护角shieldingangle通过地线的垂直平面与通过地线和被保护受雷击的导线的平面之间的夹角。2.1.19采动影响区influencedareabyexploitationdisturbing受矿产开采扰动影响的区域。2.2符号2.2.1作用与作用效应C——结构或构件的裂缝宽度或变形的规定限值；——修正后地基承载力特征值；P——基础底面处的平均压应力设计值；——基础底面边缘的最大压应力设计值；R——结构构件的抗力设计值；——水平地震作用标准值的效应；——导、地线张力可变荷载的代表值效应；——竖向地震作用标准值的效应；——永久荷载代表值的效应；——永久荷载标准值的效应；——第i项可变荷载标准值的效应；——风荷载标准值的效应；T——绝缘子承受的最大使用荷载、断线荷载、断联荷载、验算荷载或常年荷载；——基础上拔或倾覆外力设计值；——导、地线在弧垂最低点的最大张力；——导、地线的拉断力；——绝缘子的额定机械破坏负荷；V——基准高度为10m的风速；——绝缘子串风荷载标准值——基准风压标准值；——杆塔风荷载标准值...
