串联电路和并联电路专题VIP免费

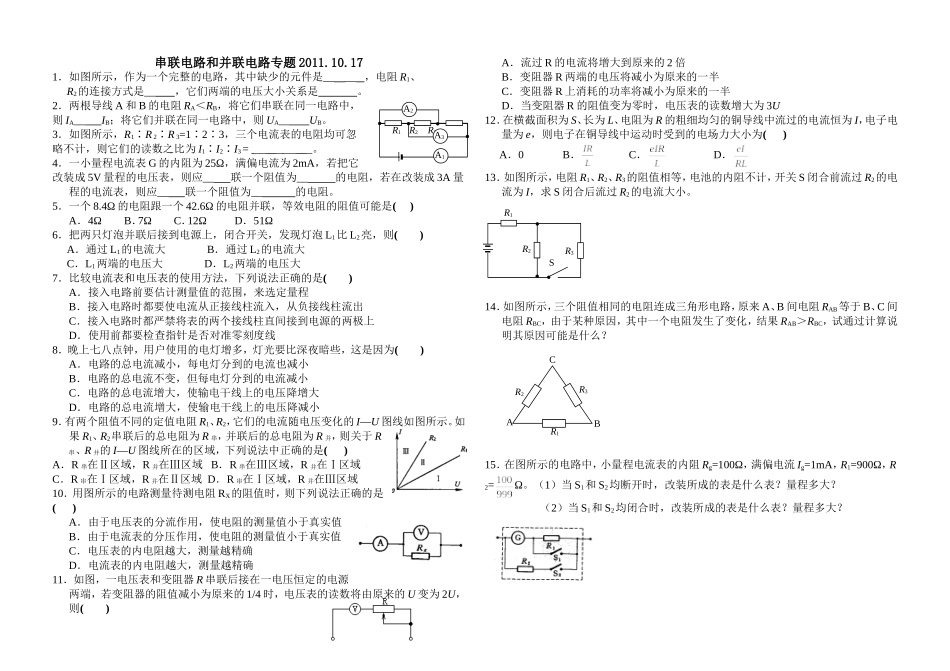

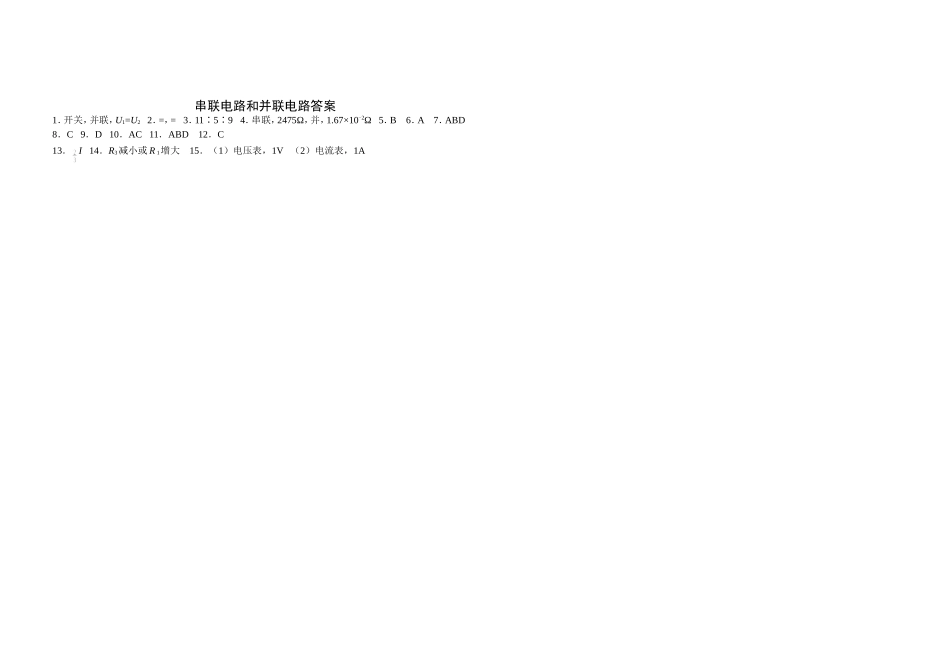

R1R2R3串联电路和并联电路专题2011.10.171．如图所示，作为一个完整的电路，其中缺少的元件是____，电阻R1、R2的连接方式是__，它们两端的电压大小关系是。2．两根导线A和B的电阻RA＜RB，将它们串联在同一电路中，则IA__IB；将它们并联在同一电路中，则UA__UB。3．如图所示，R1∶R2∶R3=1∶2∶3，三个电流表的电阻均可忽略不计，则它们的读数之比为I1∶I2∶I3=______。4．一小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V量程的电压表，则应__联一个阻值为__的电阻，若在改装成3A量程的电流表，则应__联一个阻值为__的电阻。5．一个8.4Ω的电阻跟一个42.6Ω的电阻并联，等效电阻的阻值可能是()A．4ΩB．7ΩC．12ΩD．51Ω6．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则()A．通过L1的电流大B．通过L2的电流大C．L1两端的电压大D．L2两端的电压大7．比较电流表和电压表的使用方法，下列说法正确的是()A．接入电路前要估计测量值的范围，来选定量程B．接入电路时都要使电流从正接线柱流入，从负接线柱流出C．接入电路时都严禁将表的两个接线柱直间接到电源的两极上D．使用前都要检查指针是否对准零刻度线8．晚上七八点钟，用户使用的电灯增多，灯光要比深夜暗些，这是因为()A．电路的总电流减小，每电灯分到的电流也减小B．电路的总电流不变，但每电灯分到的电流减小C．电路的总电流增大，使输电干线上的电压降增大D．电路的总电流增大，使输电干线上的电压降减小9．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是()A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域10．用图所示的电路测量待测电阻RX的阻值时，则下列说法正确的是()A．由于电压表的分流作用，使电阻的测量值小于真实值B．由于电流表的分压作用，使电阻的测量值小于真实值C．电压表的内电阻越大，测量越精确D．电流表的内电阻越大，测量越精确11．如图，一电压表和变阻器R串联后接在一电压恒定的电源两端，若变阻器的阻值减小为原来的1/4时，电压表的读数将由原来的U变为2U，则()A．流过R的电流将增大到原来的2倍B．变阻器R两端的电压将减小为原来的一半C．变阻器R上消耗的功率将减小为原来的一半D．当变阻器R的阻值变为零时，电压表的读数增大为3U12．在横截面积为S、长为L、电阻为R的粗细均匀的铜导线中流过的电流恒为I，电子电量为e，则电子在铜导线中运动时受到的电场力大小为()A．0B．C．D．13．如图所示，电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S闭合前流过R2的电流为I，求S闭合后流过R2的电流大小。14．如图所示，三个阻值相同的电阻连成三角形电路，原来A、B间电阻RAB等于B、C间电阻RBC，由于某种原因，其中一个电阻发生了变化，结果RAB＞RBC，试通过计算说明其原因可能是什么？15．在图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=Ω。（1）当S1和S2均断开时，改装所成的表是什么表？量程多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程多大？A1A2A3R1R3R2ABCSR2R1R3串联电路和并联电路答案1．开关，并联，U1=U22．=，=3．11∶5∶94．串联，2475Ω，并，1.67×10-2Ω5．B6．A7．ABD8．C9．D10．AC11．ABD12．C13．I14．R3减小或R1增大15．（1）电压表，1V（2）电流表，1A
