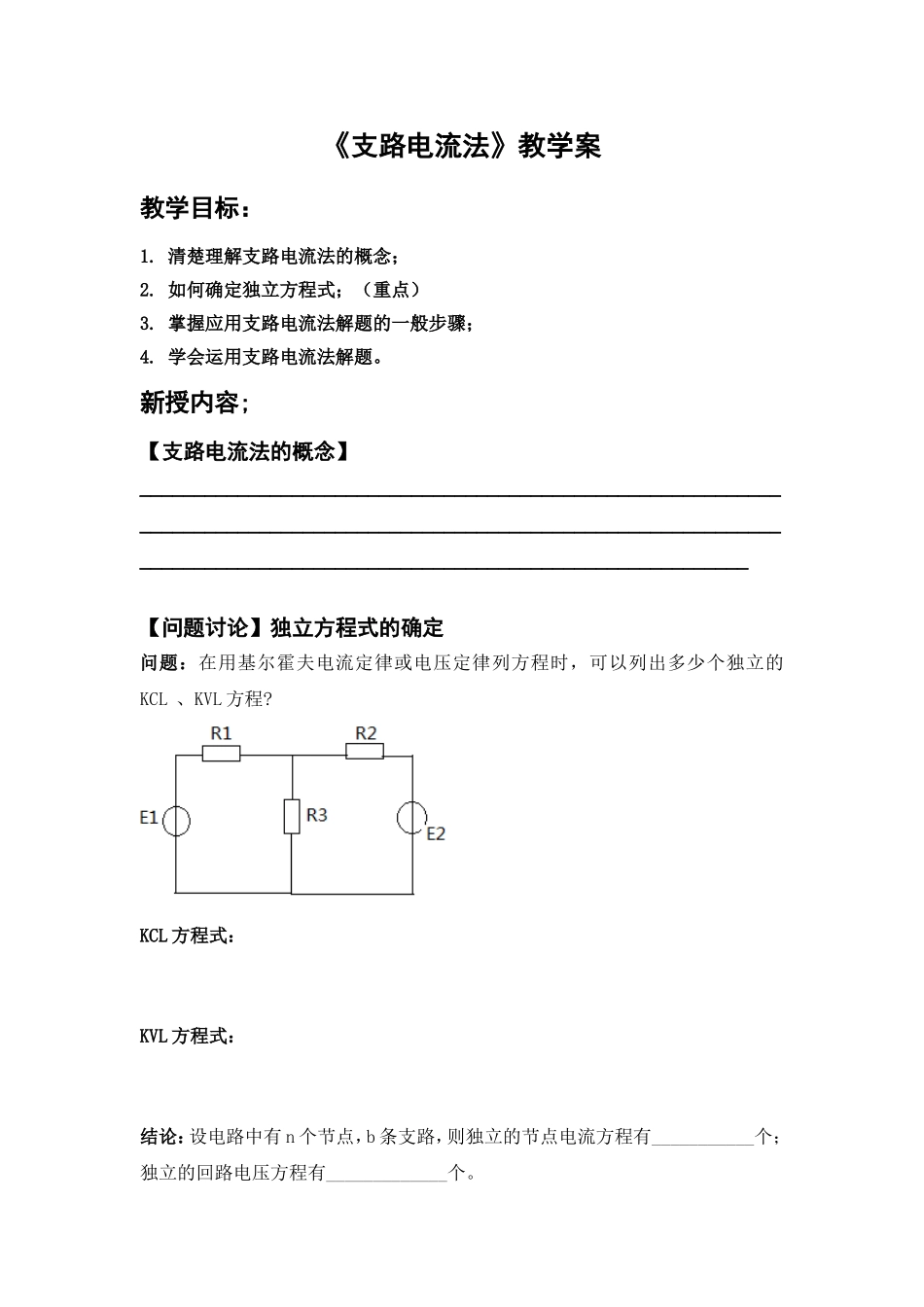

《支路电流法》教学案教学目标：1.清楚理解支路电流法的概念；2.如何确定独立方程式；（重点）3.掌握应用支路电流法解题的一般步骤；4.学会运用支路电流法解题。新授内容;【支路电流法的概念】______________________________________________________________________________________________________________________________________________________________________________【问题讨论】独立方程式的确定问题：在用基尔霍夫电流定律或电压定律列方程时，可以列出多少个独立的KCL、KVL方程?KCL方程式：KVL方程式：结论：设电路中有n个节点，b条支路，则独立的节点电流方程有___________个；独立的回路电压方程有_____________个。【支路电流法解题的一般步骤】：__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________【例题分析】图中：若已知US1=140V，US2=90V，R1=20Ω，R2=5Ω，R3=6Ω。求：各支路电流【知识拓展】若支路中含有恒流源的情况【课堂练习】如图，已知电源电动势Ｅ1＝42V,Ｅ2＝21Ｖ,电阻Ｒ1＝12W，Ｒ2＝３W，Ｒ3＝６W，求各电阻中的电流。课后作业:1、课后习题P534.（1）、（2）；2、预习戴维南定理思考题：(1)、戴维南定理的内容是什么？(2)、简述用戴维南定理分析复杂电路的步骤。(3)、比较它与支路电流法的优点。
