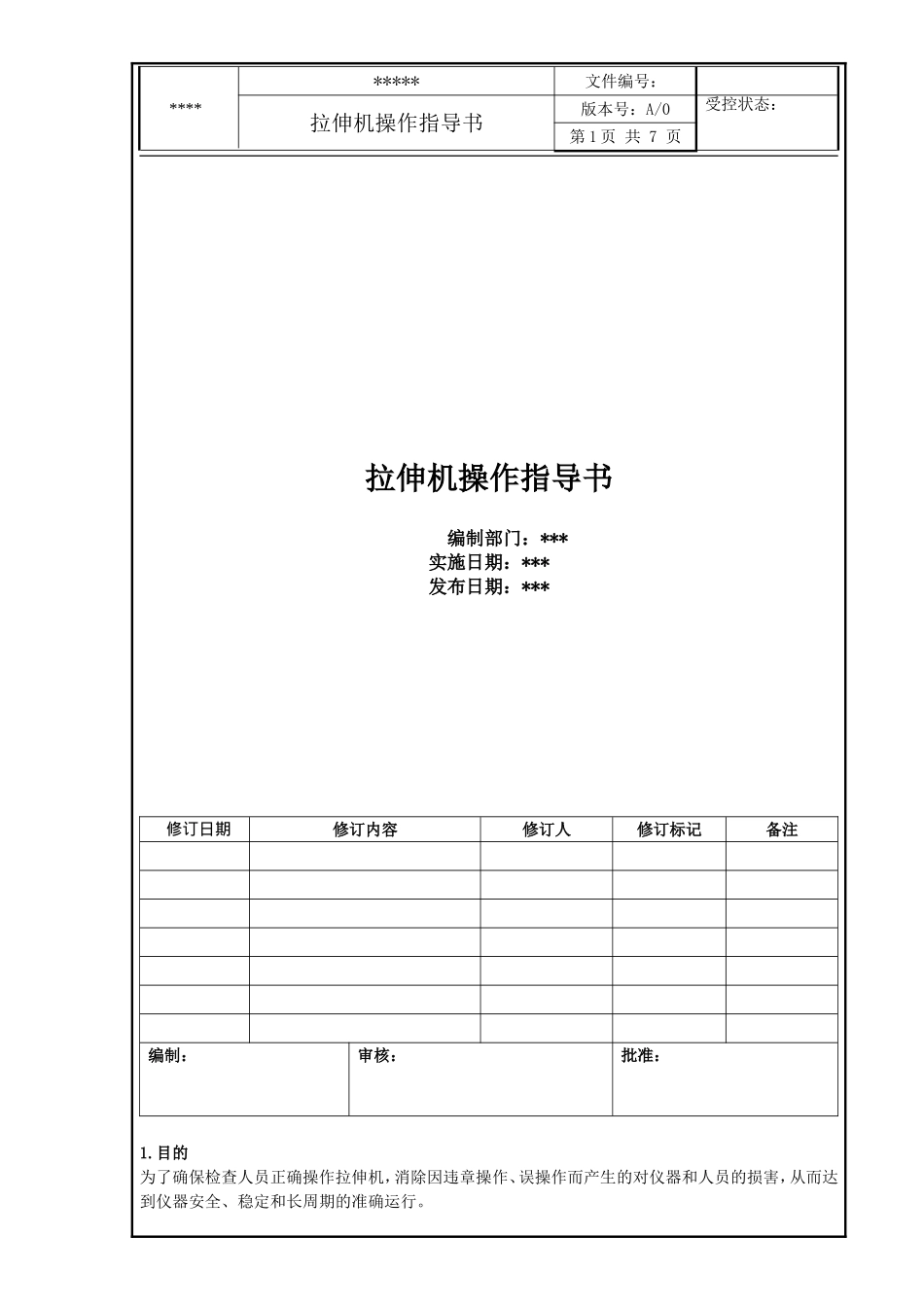

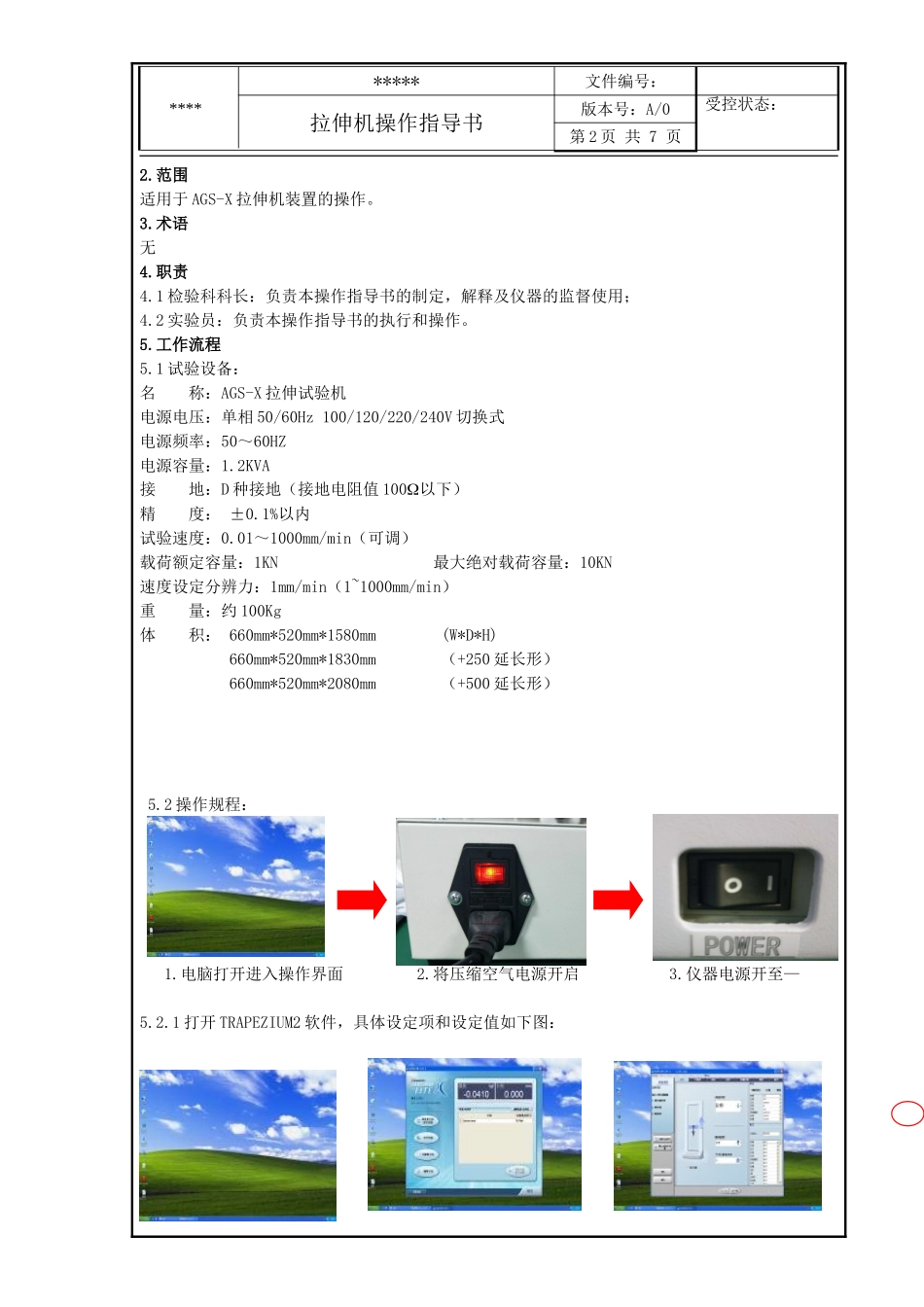

*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第1页共7页拉伸机操作指导书编制部门：***实施日期：***发布日期：***修订日期修订内容修订人修订标记备注编制：审核：批准：1.目的为了确保检查人员正确操作拉伸机，消除因违章操作、误操作而产生的对仪器和人员的损害，从而达到仪器安全、稳定和长周期的准确运行。*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第2页共7页2.范围适用于AGS-X拉伸机装置的操作。3.术语无4.职责4.1检验科科长：负责本操作指导书的制定，解释及仪器的监督使用；4.2实验员：负责本操作指导书的执行和操作。5.工作流程5.1试验设备：名称：AGS-X拉伸试验机电源电压：单相50/60Hz100/120/220/240V切换式电源频率：50～60HZ电源容量：1.2KVA接地：D种接地（接地电阻值100以下）精度：±0.1%以内试验速度：0.01～1000mm/min（可调）载荷额定容量：1KN最大绝对载荷容量：10KN速度设定分辨力：1mm/min（1~1000mm/min）重量：约100Kg体积：660mm*520mm*1580mm(W*D*H)660mm*520mm*1830mm（+250延长形）660mm*520mm*2080mm（+500延长形）5.2操作规程：1.电脑打开进入操作界面2.将压缩空气电源开启3.仪器电源开至—5.2.1打开TRAPEZIUM2软件，具体设定项和设定值如下图：*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第3页共7页1.双击“TRAPEZIUM2”图标，打开程序2.进入菜单，点击“编辑方法”3.进入画面后选择“拉伸”、“公制”4.下一部进入“传感器”设置，载荷满刻度和限位选择100kgf，行程限位500mm5.进入下一部“实验”设置，控制实选择行程，V1输入100mm/min6.进入下一部试样，材料：塑料，形状：板材。单位尺寸：mm。并在尺寸栏中输入试样实际厚度、宽度及标距。7.数据处理、图表、报告选择默认设置。创建完方法后，选择保存文件。5.2.2以上是拉伸机的条件设置方法，只允许设备的管理者进行设定或变更。5.2.3实验人员进行拉伸试验时，请按照以下操作步骤实施，如遇到问题时，立即上报当班班长，不得私自变更仪器设置。5.2.4所有条件设置确认完了，开始操作并测定.步骤如下：5.2.4.1电脑桌面双击“TRAPEZIUMLITEX”软件图标。5.2.4.2进入软件界面如下，双击试验方法，如“lashen.lmax”*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第4页共7页5.2.4.3进入实验界面，首先进行“E-CAL”校准，鼠标右键单击“载荷”区域，选择“校准”，约半分钟后校准完成。5.2.4.4安装试样将试验片夹于上方夹具后用手按“上夹具关”，绿灯亮，需打开时时，按“上夹具开”阀门，红灯亮，如图所示，同样的下夹具也是。夹好后看样片是否垂直，然后在确定是否可以下一步5.2.4.5试验片夹好后，在电脑或上进行操作，首先清零。鼠标右键分别在“载荷”和“行程”区域选择“调零”。*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第5页共7页5.2.4.6开始实验，单击界面右面的“开始实验”，出现“实验前请检查限位开关和紧急停止开关的位置”，确认无误后，单击“开始实验”5.2.4.7装置将自动开始测定并记录数据。当出现误操作时按“停止实验”或按平台上的急停按钮。再次试验时，先换试验片，再重复以上步骤，直至试验完毕。数据测定完毕后，点击右下角“保存”按钮，程序将自动保存数据。5.2.4.8下图中显示数据即为先前试验所测定的数据，“最大值应力”、“最大值行程”、“最大值行程应变”即为我们现在所需要的数据，其余数据做其他分析所用。*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第6页共7页5.2.4.9如需要下一组实验，单击实验界面上方的“新建”、“实验”，重复5.2.4.4-5.2.4.8步骤。5.2.4.9如某批实验中的一个实验数据不可靠，则鼠标右键选择该数据“再实验”，重复试验，新数据覆盖当前选择数据。5.2.4.10如需查看已做实验的实验结果，在实验界面上选择“打开”，“实验”，选择并查看已做实验结果。5.2.4.11实验完成后，关闭实验软件，并关闭拉伸机电源以及气源。*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第7页共7页5.3操作注意事项：5.3.1操作和使用时，请确认试验...
