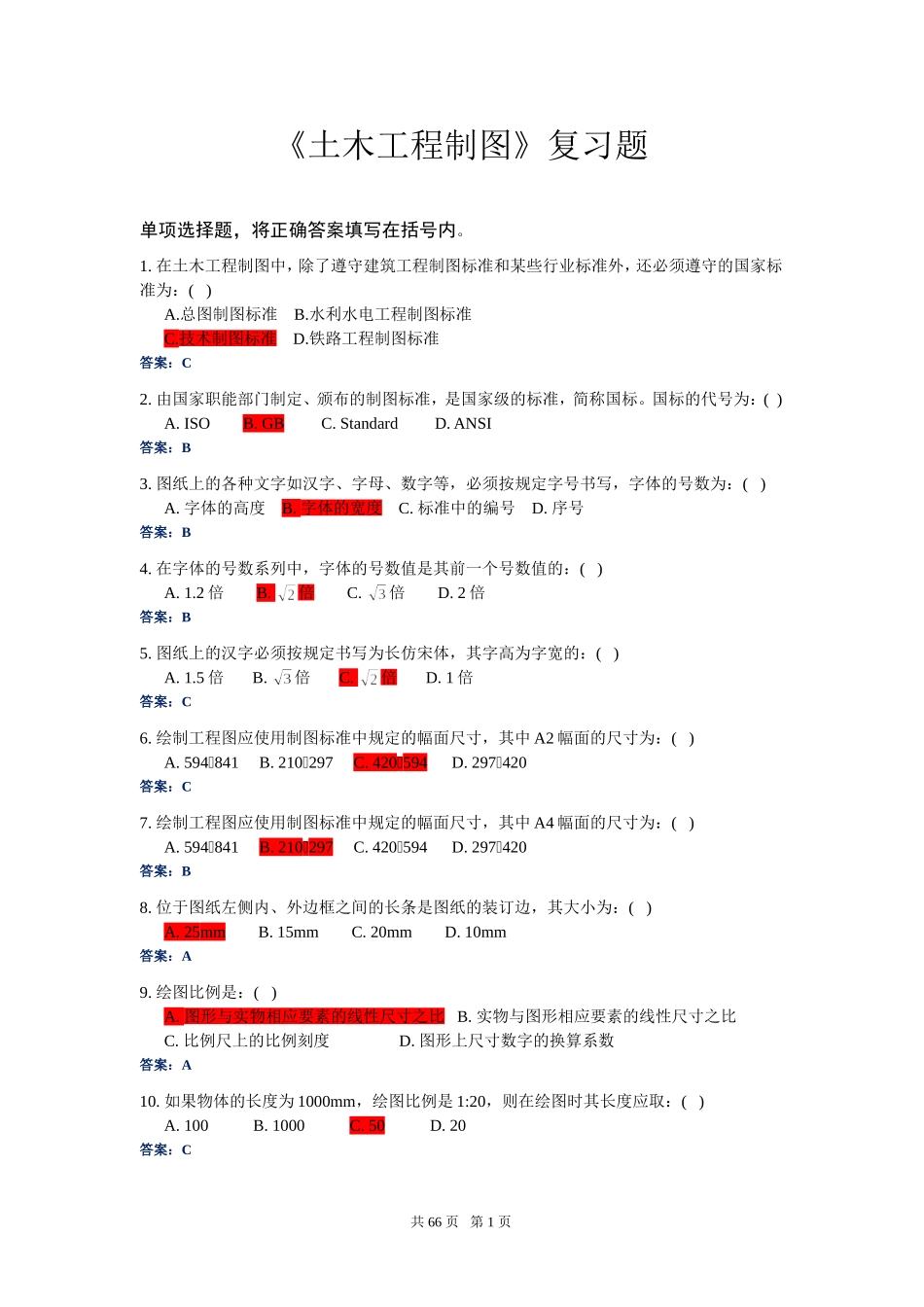

《土木工程制图》复习题单项选择题，将正确答案填写在括号内。1.在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：()A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：()A.ISOB.GBC.StandardD.ANSI答案：B3.图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：()A.字体的高度B.字体的宽度C.标准中的编号D.序号答案：B4.在字体的号数系列中，字体的号数值是其前一个号数值的：()A.1.2倍B.倍C.倍D.2倍答案：B5.图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：()A.1.5倍B.倍C.倍D.1倍答案：C6.绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：()A.594841B.210297C.420594D.297420答案：C7.绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：()A.594841B.210297C.420594D.297420答案：B8.位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：()A.25mmB.15mmC.20mmD.10mm答案：A9.绘图比例是：()A.图形与实物相应要素的线性尺寸之比B.实物与图形相应要素的线性尺寸之比C.比例尺上的比例刻度D.图形上尺寸数字的换算系数答案：A10.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：()A.100B.1000C.50D.20答案：C共66页第1页11.如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A.100B.1000C.50D.20答案：B12.比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：()A.按比例进行尺寸度量B.查找换算系数C.与计算器的作用类似D.可画直线答案：A13.粗实线的用途为：()A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线答案：B14.中粗虚线的用途为：()A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线答案：C15.粗线、中粗线和细线的宽度比率为：()A.3:2:1B.2:1.5:1C.5:2.5:1D.4:2:1答案：D16.虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：()A.1~2mmB.2~4mmC.4~6mmD.6~8mm答案：C17.点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：()A.3~8mmB.8~10mmC.10~15mmD.15~20mm答案：D18.右图中直径尺寸注法错在：()A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应该倾斜D.直径尺寸应该注在圆外答案：C共66页第2页19.右图中直径尺寸注法错在：()A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写的引出线不应从尺寸线端点引出答案：D20.右图中长度尺寸注法错在：()A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线的延长线答案：D21.绘图仪器中分规的主要作用是：()A.画圆或圆弧B.是圆规的备用品C.用来截量长度D.只是等分线段答案：C22.徒手画图草图时：()A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意一些C.所有图线一样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D23.工程上常用的图示方法中使用最广泛的是那一种？()A.多面正投影法B.轴测投影法C.标高投影法D.透视投影法答案：A24.下面关于轴测投影的说法哪一个是正确的？()A.直观性强，有一定的度量性B.最具有真实感，但作图太繁杂费时C.绘图简便，有立体感，无度量性D.绘图简便，度量性好，无立体感答案：A25.正投影法是指：()A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26.多面正投影法的优点是：()A.直观性强B.富有立体感和真实感C.绘图简便，立体感强D.绘图简便，度量性好共66页第3页答案：D27.下面哪一个性质不是中心投影法和平行投影法共有的基本性质？()A.同素性B.从属性C.积聚性D.平行性答案：D28.下面哪一个性质不是平行投影法特有的基本性质？()A...
