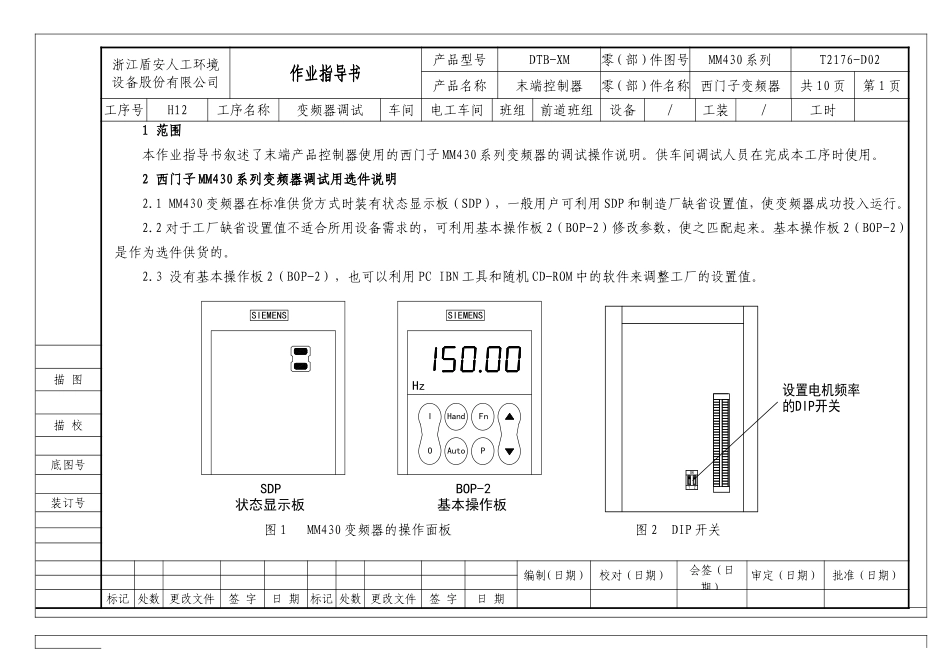

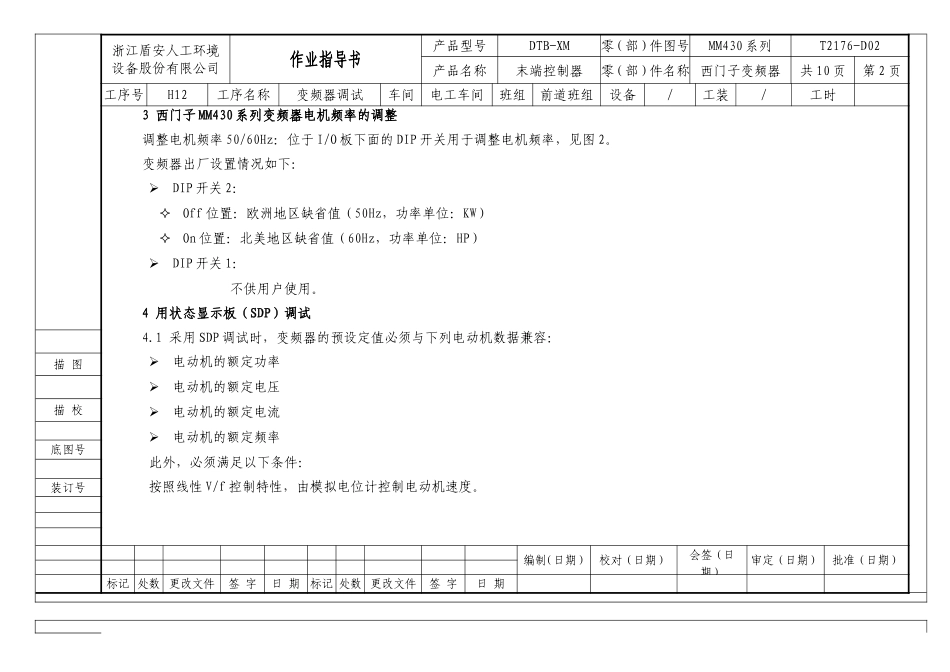

浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第1页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时1范围本作业指导书叙述了末端产品控制器使用的西门子MM430系列变频器的调试操作说明。供车间调试人员在完成本工序时使用。2西门子MM430系列变频器调试用选件说明2.1MM430变频器在标准供货方式时装有状态显示板（SDP），一般用户可利用SDP和制造厂缺省设置值，使变频器成功投入运行。2.2对于工厂缺省设置值不适合所用设备需求的，可利用基本操作板2（BOP-2）修改参数，使之匹配起来。基本操作板2（BOP-2）是作为选件供货的。2.3没有基本操作板2（BOP-2），也可以利用PCIBN工具和随机CD-ROM中的软件来调整工厂的设置值。SIEMENSSDP状态显示板SIEMENSBOP-2基本操作板HzHandFnAutoPOI设置电机频率ON12的DIP开关图1MM430变频器的操作面板图2DIP开关描图描校底图号装订号编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件签字日期标记处数更改文件签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第2页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时3西门子MM430系列变频器电机频率的调整调整电机频率50/60Hz：位于I/O板下面的DIP开关用于调整电机频率，见图2。变频器出厂设置情况如下：DIP开关2：Off位置：欧洲地区缺省值（50Hz，功率单位：KW）On位置：北美地区缺省值（60Hz，功率单位：HP）DIP开关1：不供用户使用。4用状态显示板（SDP）调试4.1采用SDP调试时，变频器的预设定值必须与下列电动机数据兼容：电动机的额定功率电动机的额定电压电动机的额定电流电动机的额定频率此外，必须满足以下条件：按照线性V/f控制特性，由模拟电位计控制电动机速度。描图描校底图号装订号编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件签字日期标记处数更改文件签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第3页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时频率为50Hz时最大转速为1500转/分（60Hz时为1800转/分），可通过变频器的模拟输入端用电位器控制。斜坡上升时间=10s。斜坡下降时间=30s。4.2用SDP操作时的缺省设置值，见表1。表14.3用SDP进行的基本操作。外接开关经由数字输入1（DIN1）进行控制，可启动和停止电动机。外接开关经由数字输入3（DIN3）进行控制，可故障复位。按图3连接模拟输入信号，即可实现对电动机速度的控制。5用基本操作面板（BOP-2）调试描图描校底图号装订号序号数字输入号对应端子号参数缺省操作1数字输入15P0701=‘1’ON，正向运行2数字输入26P0702=‘12’反向运行3数字输入37P0703=‘9’故障确认（复位）4数字输入48P0704=‘15’固定频率5数字输入516P0705=‘15’固定频率6数字输入617P0706=‘15’固定频率7数字输入7经由NIN1P0707=‘0’不激活8数字输入8经由NIN2P0708=‘0’不激活采用BOP-2调试前，机械安装和电气安装必须已经完成。5.1用BOP-2调试的基本步骤，见图4。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件签字日期标记处数更改文件签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第4页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时图3用SDP进行基本操作图4用BOP-2调试的基本步骤描图描校底图号装订号5.2用BOP-2调试的一些说明。安装BOP-2之前，必须首先拆下SDP。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件签字日期标记处数更改文件签字日期浙江盾安人工环境设备...
