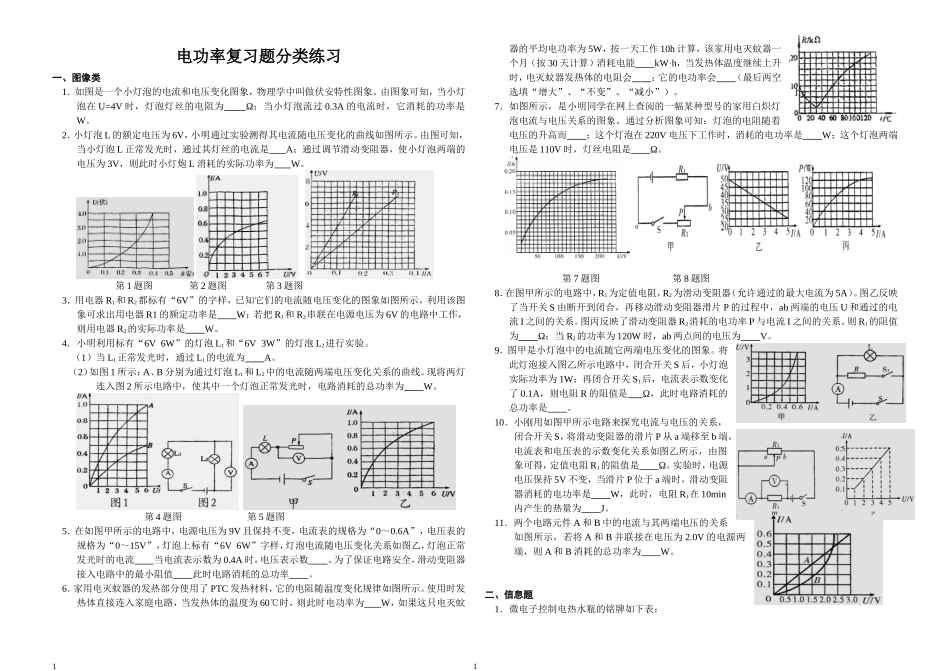

电功率复习题分类练习一、图像类1．如图是一个小灯泡的电流和电压变化图象，物理学中叫做伏安特性图象。由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为Ω；当小灯泡流过0.3A的电流时，它消耗的功率是W。2．小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图所示。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯炮L消耗的实际功率为W。第1题图第2题图第3题图3．用电器R1和R2都标有“6V”的字样，已知它们的电流随电压变化的图象如图所示，利用该图象可求出用电器R1的额定功率是W；若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是W。4．小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验。（1）当L1正常发光时，通过L1的电流为A。（2）如图1所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图2所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为W。第4题图第5题图5．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V6W”字样，灯泡电流随电压变化关系如图乙，灯泡正常发光时的电流当电流表示数为0.4A时，电压表示数。为了保证电路安全，滑动变阻器接入电路中的最小阻值此时电路消耗的总功率。6．家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示。使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为W，如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，该家用电灭蚊器一个月（按30天计算）消耗电能kW·h，当发热体温度继续上升时，电灭蚊器发热体的电阻会；它的电功率会（最后两空选填“增大”、“不变”、“减小”）。7．如图所示，是小明同学在网上查阅的一幅某种型号的家用白炽灯泡电流与电压关系的图象。通过分析图象可知：灯泡的电阻随着电压的升高而；这个灯泡在220V电压下工作时，消耗的电功率是W；这个灯泡两端电压是110V时，灯丝电阻是Ω。第7题图第8题图8．在图甲所示的电路中，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了当开关S由断开到闭合，再移动滑动变阻器滑片P的过程中，ab两端的电压U和通过的电流I之间的关系。图丙反映了滑动变阻器R2消耗的电功率P与电流I之间的关系。则R1的阻值为Ω；当R2的功率为120W时，ab两点间的电压为V。9．图甲是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入图乙所示电路中，闭合开关S后，小灯泡实际功率为1W；再闭合开关S1后，电流表示数变化了0.1A，则电阻R的阻值是Ω，此时电路消耗的总功率是。10．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可得，定值电阻R1的阻值是Ω。实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是W，此时，电阻R1在10min内产生的热量为J。11．两个电路元件A和B中的电流与其两端电压的关系如图所示，若将A和B并联接在电压为2.0V的电源两端，则A和B消耗的总功率为W。二、信息题1．微电子控制电热水瓶的铭牌如下表：11型号电源消耗功率容量DSP-22C220V，50Hz烧水时700W保温时30W2.2L由此可知：在额定电压下工作，保温时通过电热水瓶的电流约是A（保留两位小数）；烧水6min，消耗的电能是kW·h。2．小明家的电冰箱铭牌如下表，小明在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6min，电能表转盘转了18圈，则该冰箱以标定耗电量工作时，一天实际工作h，启动次，每消耗1度电电能表转盘转转。耗电量0.72kW·h/24h额定电压220V冷冻量4kg输入功率120W制冷剂R600a气候类型N·ST3．一些城市开始使用了风能、光能互补路灯它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，晚上由LED（发光二极管）灯照明。下表是亮度相当的两种灯的相关数据。一盏LED灯一盏白炽灯发光原理二极管发光钨丝高温发光额定电压24V220V响应时间10-9s10-3s额定功率12W100W要使...
