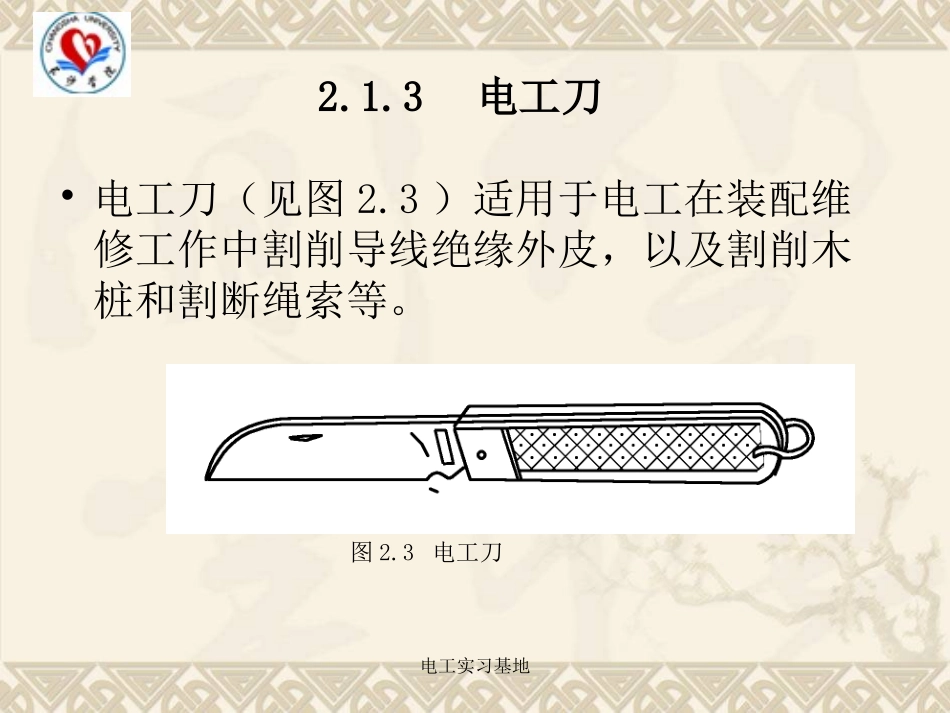

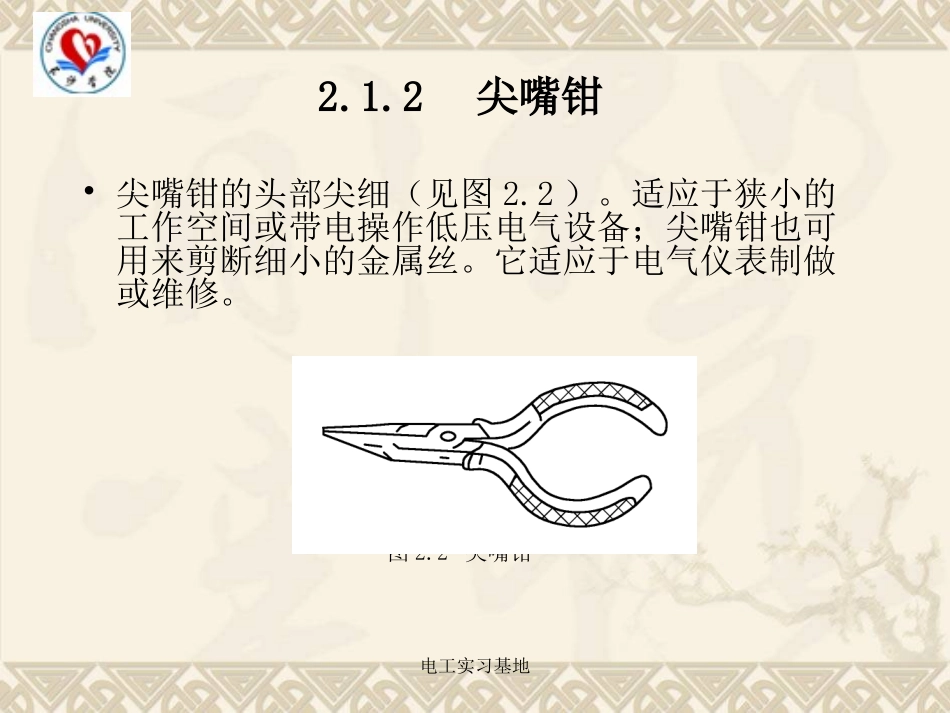

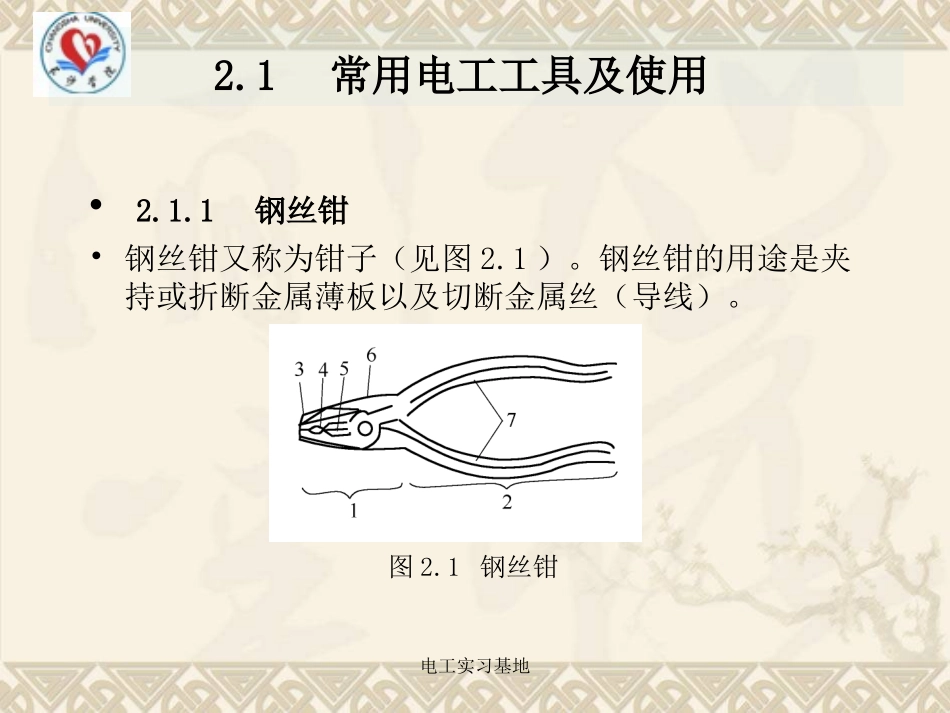

电工实习基地2.1常用电工工具及使用•2.1.1钢丝钳•钢丝钳又称为钳子（见图2.1）。钢丝钳的用途是夹持或折断金属薄板以及切断金属丝（导线）。图2.1钢丝钳电工实习基地2.1.2尖嘴钳•尖嘴钳的头部尖细（见图2.2）。适应于狭小的工作空间或带电操作低压电气设备；尖嘴钳也可用来剪断细小的金属丝。它适应于电气仪表制做或维修。图2.2尖嘴钳电工实习基地2.1.3电工刀•电工刀（见图2.3）适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断绳索等。图2.3电工刀电工实习基地2.1.4螺丝刀•螺丝刀又称“起子”,螺钉旋具等。其头部形状有一字形和十字形（见图2.4）两种。图2.4（a）－字形（b）＋字形电工实习基地2.1.5剥线钳•剥线钳用来剥削截面积6mm2以下塑料或橡胶绝缘导线的绝缘层，由钳口和手柄两部分组成。其外形如图2.5所示。图2.5剥线钳电工实习基地2.1.6低压验电器•低压验电器(如图2.6所示)又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具。图2.6低压验电器电工实习基地2.1.7冲击钻•冲击钻是一种旋转带冲击的电钻，一般为可调式。外形如图2.7所示。图2.7冲击钻电工实习基地2.2导线的连接、焊接及绝缘的恢复•2.2.1剥离线头绝缘层图2.8用钢丝钳勒去导线绝缘层电工实习基地1.塑料绝缘硬线•(1)用钢丝钳剖削塑料硬线绝缘层•(2)用电工刀剖削塑料硬线绝缘层电工实习基地2.塑料软线绝缘层的剖削•塑料软线绝缘层剖削除用剥线钳外，仍可用钢丝钳直接剖削截面为4mm2及以下的导线。方法与用钢丝钳剖削塑料硬线绝缘层相同。电工实习基地3.塑料护套线绝缘层的剖削•塑料护套线只有端头连接，不允许进行中间连接。其绝缘层分为外层的公共护套层和内部芯线的绝缘层。公共护套层通常都采用电工刀进行剖削。电工实习基地4.花线绝缘层的剖削•花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。剖削时先用电工刀在线头所需长度处切割一圈拉去，然后在距离棉织管10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡胶层勒去，将紧贴于线芯处棉纱层散开，用电工刀割去。电工实习基地5.橡套软电缆绝缘层的剖削•用电工刀从端头任意两芯线缝隙中割破部分护套层。然后把割破已分成两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，直到所需长度。再将护套层向后扳翻，在根部分别切断。电工实习基地6.铅包线护套层和绝缘层的剖削•铅包线绝缘层分为外部铅包层和内部芯线绝缘层。剖削时先用电工刀在铅包层上切下一个刀痕，再用双手来回扳动切口处，将其折断，将铅包层拉出来。内部芯线的绝缘层的剖削与塑料硬线绝缘层的剖削方法相同。电工实习基地7.铅包线护套层和绝缘层的剖削操作过程如图2.9所示。图2.9铅包线绝缘层的剖削电工实习基地2.2.2导线的连接•1．对导线连接的基本要求•(1)接触紧密，接头电阻小，稳定性好。与同长度同截面积导线的电阻比应不大于１。•(2)接头的机械强度应不小于导线机械强度的80%。•(3)耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐蚀。在接头前后，要采取措施，避免这类腐蚀的存在。(4)接头的绝缘层强度应与导线的绝缘强度一样。电工实习基地２．铜芯导线的连接•(1)单股铜芯线的直接连接图2.10单股铜芯线的直接连电工实习基地(2)单股铜芯线与多股铜芯线的分支连接•连接方法图2.11单股铜芯线与多股铜芯线的分支连接电工实习基地(3)多股铜芯导线的直接连接•连接方法图2.127股铜芯导线的直接连接电工实习基地(4)多股铜芯线的分支连接•连接方法图2.13多股铜芯线的分支连接电工实习基地3.导线与针孔接线柱的连接•(1)导线与针孔式接线柱的连接图2.14导线与针孔式接线柱的连接电工实习基地(2)线头与螺钉平压式接线桩的连接•连接方法图2.15单股芯线羊眼圈弯法电工实习基地4.铝芯导线的连接•连接方法图2.16多股芯线压接圈弯法电工实习基地2.2.3导线的焊接•这里讲的焊接指的是锡焊。•锡焊是利用受热熔化的焊锡对铜、铜合金、钢、镀锌薄钢板等材料进行焊接的一种方法。锡焊接头具有良好的导电性、一定...
