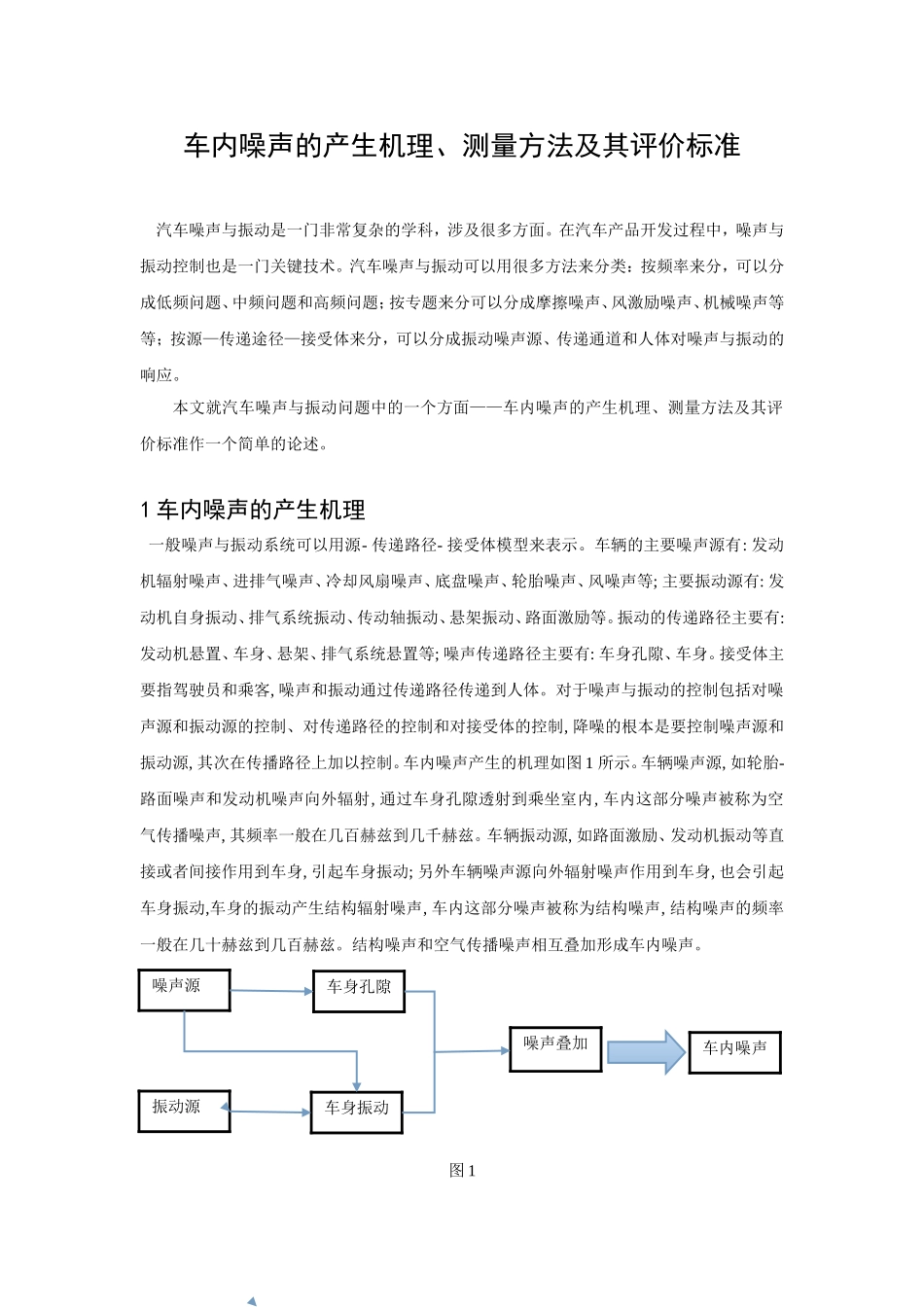

车内噪声的产生机理、测量方法及其评价标准汽车噪声与振动是一门非常复杂的学科，涉及很多方面。在汽车产品开发过程中，噪声与振动控制也是一门关键技术。汽车噪声与振动可以用很多方法来分类：按频率来分，可以分成低频问题、中频问题和高频问题；按专题来分可以分成摩擦噪声、风激励噪声、机械噪声等等；按源—传递途径—接受体来分，可以分成振动噪声源、传递通道和人体对噪声与振动的响应。本文就汽车噪声与振动问题中的一个方面——车内噪声的产生机理、测量方法及其评价标准作一个简单的论述。1车内噪声的产生机理一般噪声与振动系统可以用源-传递路径-接受体模型来表示。车辆的主要噪声源有:发动机辐射噪声、进排气噪声、冷却风扇噪声、底盘噪声、轮胎噪声、风噪声等;主要振动源有:发动机自身振动、排气系统振动、传动轴振动、悬架振动、路面激励等。振动的传递路径主要有:发动机悬置、车身、悬架、排气系统悬置等;噪声传递路径主要有:车身孔隙、车身。接受体主要指驾驶员和乘客,噪声和振动通过传递路径传递到人体。对于噪声与振动的控制包括对噪声源和振动源的控制、对传递路径的控制和对接受体的控制,降噪的根本是要控制噪声源和振动源,其次在传播路径上加以控制。车内噪声产生的机理如图1所示。车辆噪声源,如轮胎-路面噪声和发动机噪声向外辐射,通过车身孔隙透射到乘坐室内,车内这部分噪声被称为空气传播噪声,其频率一般在几百赫兹到几千赫兹。车辆振动源,如路面激励、发动机振动等直接或者间接作用到车身,引起车身振动;另外车辆噪声源向外辐射噪声作用到车身,也会引起车身振动,车身的振动产生结构辐射噪声,车内这部分噪声被称为结构噪声,结构噪声的频率一般在几十赫兹到几百赫兹。结构噪声和空气传播噪声相互叠加形成车内噪声。图1噪声源振动源车身孔隙车身振动噪声叠加车内噪声1.1发动机的噪声发动机热力过程中的周期性及部分受力机件的往复运动构成为汽车主要的振动噪声源，主要分为三种：燃烧噪声、机械噪声和空气动力噪声。燃烧噪声声强与压力升高率的平方成正比，噪声声压级与放热率的对数成正比，燃烧噪声还与滞燃期、转速负荷等有关。机械噪声主要是活塞敲击、配气机构的摩擦、冲击、齿轮啮合、齿带啮合、皮带打滑、轴承工作、供油噪声等。机械噪声正比于发动机转速，另外结构的共振也引起噪声辐射，在发动机表面辐射噪声中，主要是发动机机体表面和油底壳辐射，其次是缸头、缸盖罩等。风扇噪声的主要影响因素是转速、叶片弦长、型线、夹角和叶片数。进、排气噪声是由于压力脉动、气流通过气门时的涡流、边界层气流扰动排气口喷注引起的。尾管的影响和消声器壁面振动辐射的噪声也是重要声源之一。图2为发动机噪声贡献分项图,可见影响发动机噪声的主要因数有燃烧噪声、排气噪声等。图2发动机噪声贡献分项图表1为发动机主要噪声源的噪声主要频率范围表，这里大部分噪声源都与发动机转速密切相关。表1发动机主要噪声源的噪声主要频率范围表Table1Thefrequencyofenginenoisesources噪声源频率范围/Hz备注燃烧500-8000汽油机集中在500-4000Hz，柴油机范围广活塞敲击2000-8000与转速和缸数有关进、排气门500-2000与转速和气门有关冷却风扇200-2000与转速和叶片数有关进气50-5000周期进气〉200Hz，进气涡流<1KHz、排气50-5000排气涡流〉1kHz喷油泵〉2000与转速和分泵数有关齿轮<4000与转速、齿数等有关皮带〉4000与转速、不对中、摩擦系数等有关1.2风激励噪声风激励噪声是汽车在高速行驶的时候，车身与空气相互摩擦而产生的。汽车高速行驶的时候，风对车身的激励成了最主要的噪声源，同时也会使车体产生振动。风激励噪声是一种空气动力噪声，风与汽车接触的时候，一些转角处形成空气动力紊流，这种紊流特别容易在结构不平滑的地方出现，如天线、雨刷等地方。如果汽车密封不好，车身有空洞和缝隙，这种风激励的噪声就更容易传进车内。汽车车内感受到的风噪属于来自单极子声源发生的情况有两种，一种是通过车门窗的密封条传递的噪声，又称渗漏噪声，另外一种单极子声源发生是车外空气动压造成车门车窗密封条处局部很大的负压，引起密封条变形而使车外噪声传入车内，这种噪...
