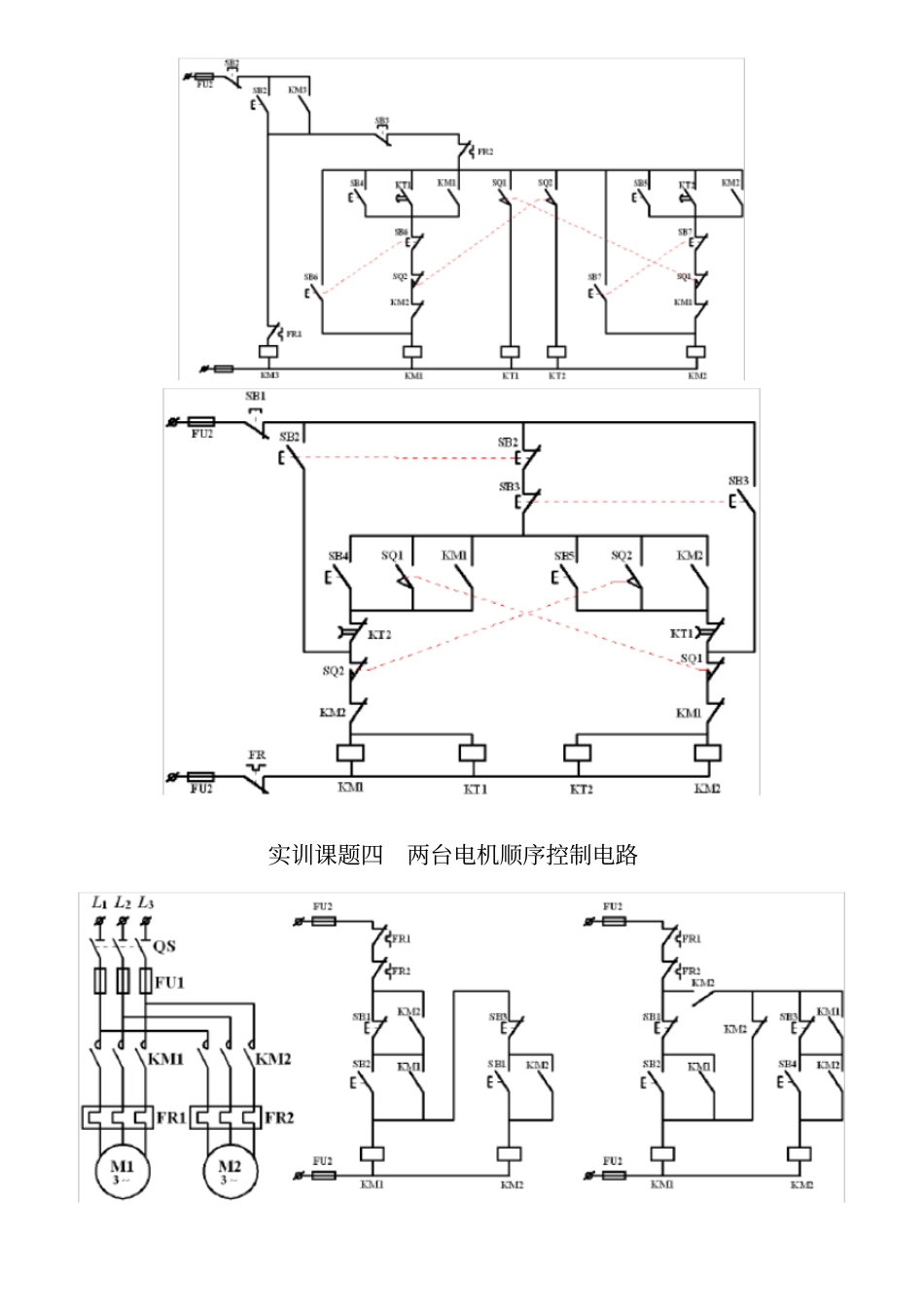

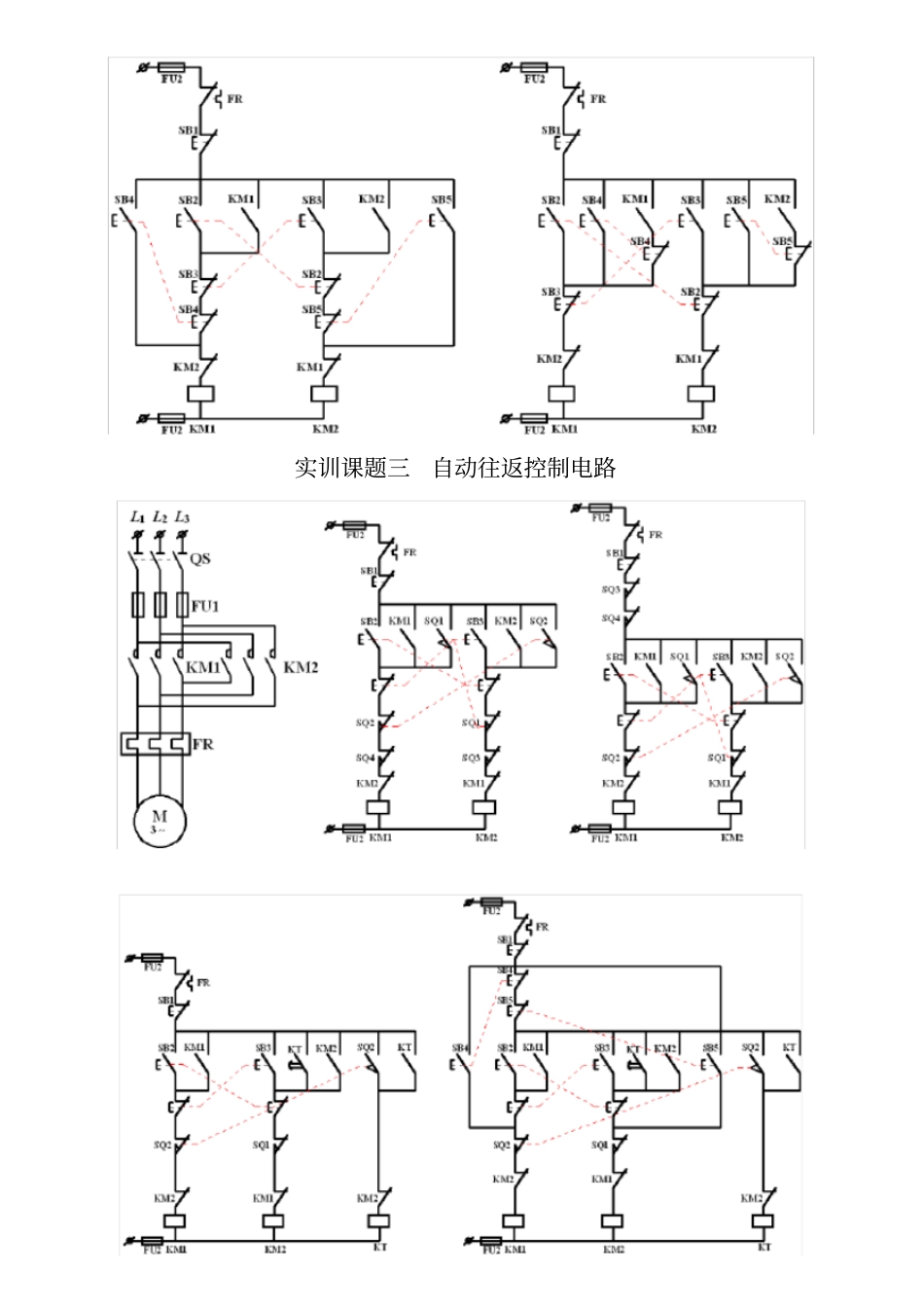

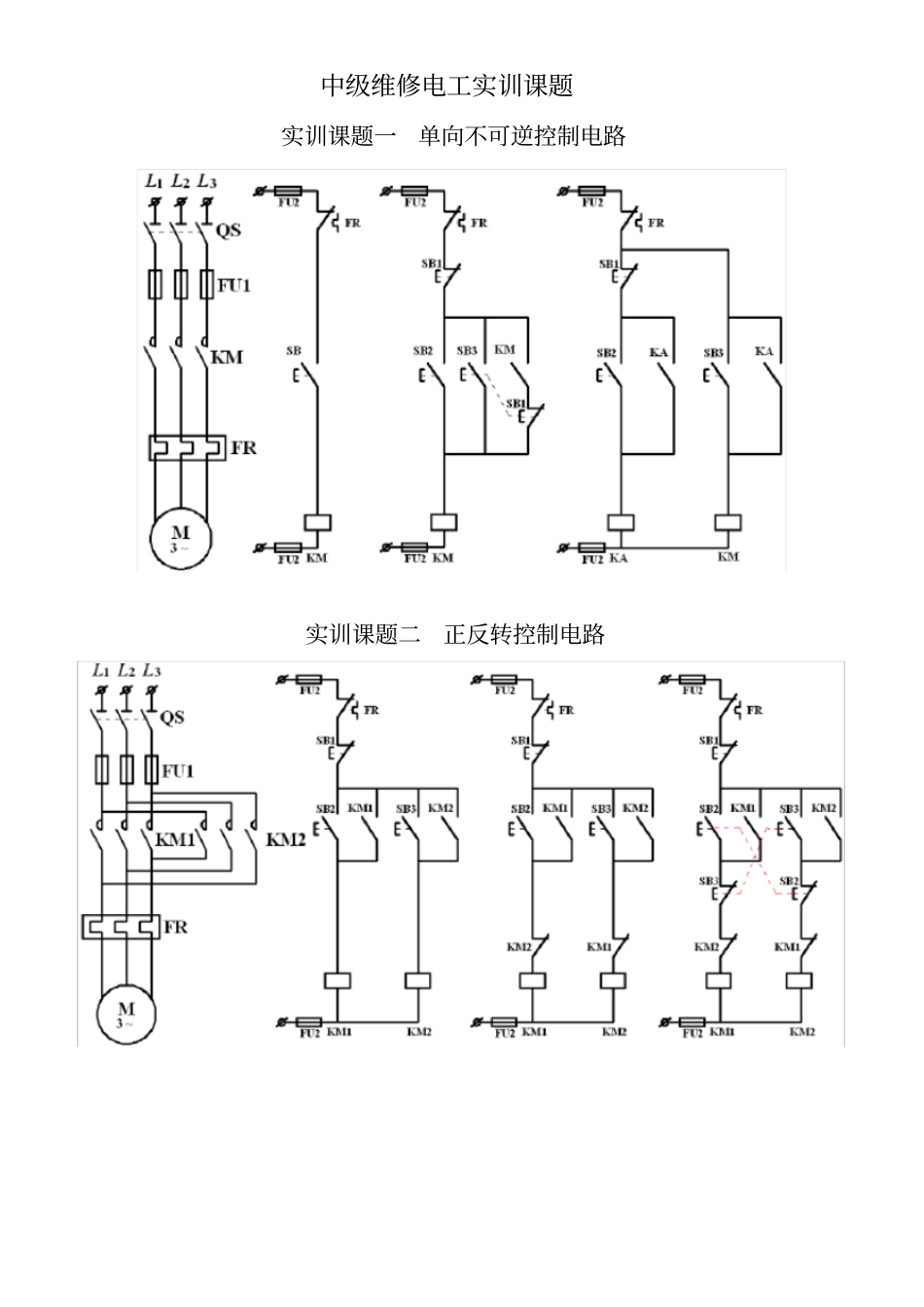

中级维修电工实训课题实训课题一单向不可逆控制电路实训课题二正反转控制电路实训课题三自动往返控制电路实训课题四两台电机顺序控制电路顺序自动起动，逆序停车；M1可以点动，M2可以单独起动。顺序自动起动，顺序停车；M1可以点动，M2可以单独起动。顺序自动起动，逆序停车；M2可以点动，M1可以单独起动。顺序自动起动，顺序停车；M2可以点动，M1可以单独起动。实训课题五Y/△降压起动控制电路实训课题四能耗制动控制电路（一）按时间原则（通电延时型）三相异步电动机单向不可逆连续运行能耗制动控制电路（二）按时间原则（断电延时型）三相异步电动机单向不可逆连续运行能耗制动控制电路（三）按时间原则（通电延时型）三相异步电动机双重联锁能耗制动控制电路（四）按时间原则（断电延时型）三相异步电动机双重联锁能耗制动控制电路实训课题七双速电机控制电路实训课题八三台电机顺序控制电路1、有一台专机，用三台交流异步电动机拖动，根据工艺需要，要求M1起动10秒后M2立即起动，M2起动20秒后，M3才能起动，当三台电动机起动完毕后只有M3先停止，M1、M2才能同时停止；M1、M2、M3也可以同时停止。2、2、有一台专机，用三台交流异步电动机拖动，根据工艺需要，要求M1起动10秒后M2才能起动，M2起动20秒后，M3立即起动，只有第三台电动机M3起动完毕后M1才能停止；M1停止后，M2、M3才能同时停止。3、有一台专机，用三台交流异步电动机拖动，根据工艺需要，要求M1起动10秒后M2、M3立即起动，M3起动20秒后，M1立即停止，M1停止后，M2、M3才能按逆序停止，M2、M3也可以同时停止。4、有一台专机，用四台三相异步交流电动机拖动，根据工艺需要，要求：（1）M1起动后，M2才能起动；（2）M2起动后，M3才能起动；（3）M3起动后，M4才能起动；（4）M4起动10秒后，M3、M4立即自动停止；（5）M3、M4停止后，M2才能停止；（6）M2停止后，M1才能停止；（7）具有必要的联锁及保护措施。实训课题八综合控制电路1、某机床由一台三相笼型异步电动机M1拖动，润滑油泵电动机M2由另一台三相笼型异步电动机拖动，主轴电机和润滑油泵电机均采用直接起动，控制要求如下：1）主轴电动机M1必须在润滑油泵电动机M2工作后，才能起动；2）加工时，主轴为正、反向运行；3）主轴电动机M1停止后，才允许润滑油泵电动机M2停止工作；4）具有必要的联锁及保护措施。2、某机床由一台三相笼型异步电动机M1拖动，润滑油泵电动机M2由另一台三相笼型异步电动机拖动，主轴电机M1采用Y/△降压起动，润滑油泵电机M2采用直接起动，控制要求如下：1）主轴电动机M1必须在润滑油泵电动机M2工作后，才能起动；2）主轴电动机起动后由Y形接法经8秒后自动切换到△形接法全压运行；3）主轴电动机M1停止后，才允许润滑油泵电动机M2停止工作；4）具有必要的联锁及保护措施。3、某机床由一台三相笼型异步电动机M1拖动，润滑油泵电动机M2由另一台三相笼型异步电动机拖动，主轴电机M1和润滑油泵电机M2均采用直接起动，控制要求如下：1）主轴电动机M1采用正反转控制，停车采用单相半波能耗制动；2）主轴电动机M1必须在润滑油泵电动机M2工作后，才能起动；3）主轴电动机M1制动时经8秒后自动切断电源；4）主轴电动机M1停止后，才允许润滑油泵电动机M2停止工作；5）具有必要的联锁及保护措施。4、某机床由一台三相笼型异步电动机M1拖动，润滑油泵电动机M2由另一台三相笼型异步电动机拖动，主轴电机M1和润滑油泵电机M2均采用直接起动，其中主轴电机M1为双速电动机控制要求如下：1）主轴电机M1双速电动机拖动；2）主轴电动机M1必须在润滑油泵电动机M2工作后，才能起动；3）主轴电动机M1先低速起动，经8秒后自动切换到高速；4）主轴电动机M1停止后，才允许润滑油泵电动机M2停止工作；5）具有必要的联锁及保护措施。5、某机床由一台三相笼型异步电动机M1拖动，润滑油泵电动机M2由另一台三相笼型异步电动机拖动，主轴电机M1和润滑油泵电机M2均采用直接起动，其中主轴电机M1为双速电动机控制要求如下：1）主轴电机M1双速电动机拖动；2）主轴电动机M1必须在润滑油泵电动机M2工作后，才能起动；3）主轴电动机M1可以低速运行；4）主轴电动机M1高速运行时...
