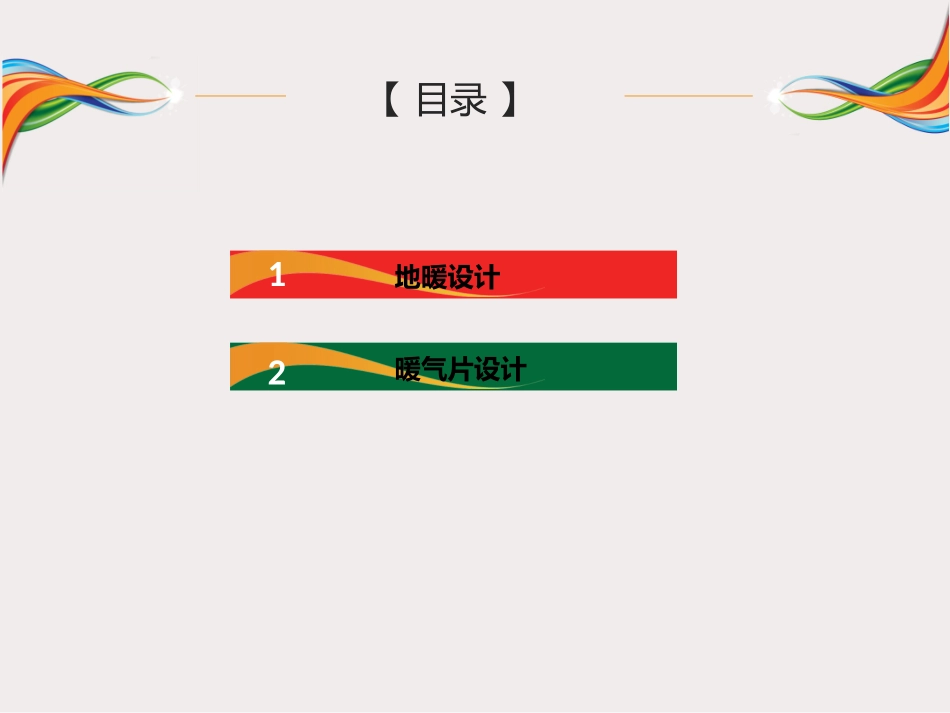

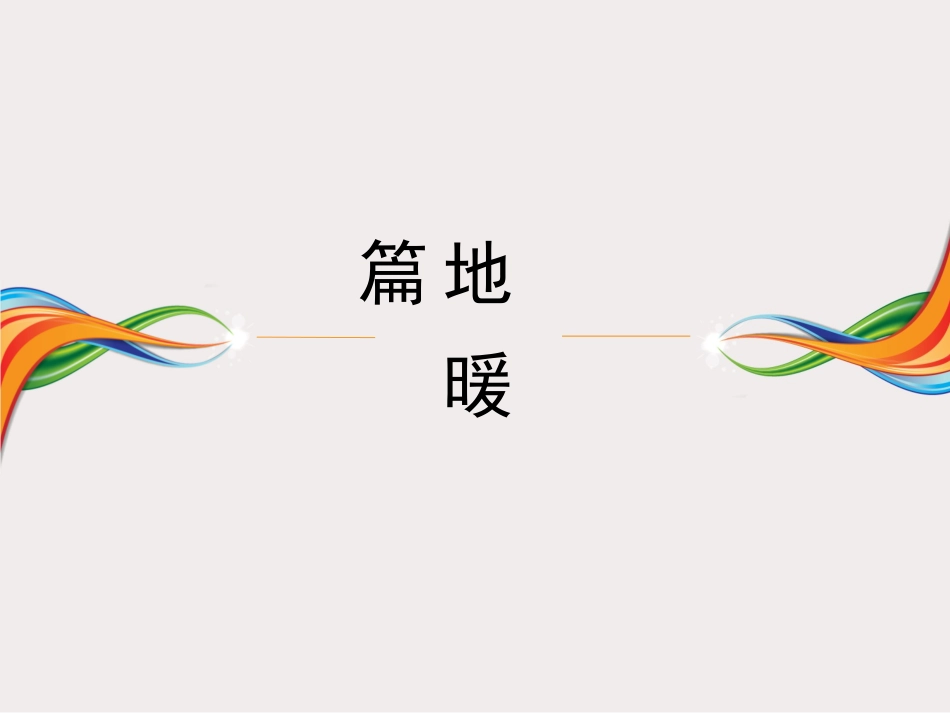

地暖、散热器设计流程及标准地暖设计1暖气片设计2【目录】地暖篇【设计流程】集成、市场派单接单做预算及CAD图合同签订勘查工地及技术交底一期出库及进场一期验收与客户跟进二期出库及进场二期验收单项目立项方案确认（一）、工作原理地暖设计（二）、采暖系统设计主要参数1、地板表面的平均温度：①人员经常停留的地面，宜采用24-26℃℃，温度上限值28℃。②人员短期停留的地面，宜采用28-30℃℃，温度上限值32℃。③无人员停留的地面，宜采用35-40℃℃，温度上限值42℃。2、供回水温度；①供水温度的上限值60℃、65℃、70℃、75℃等。从安全和使用寿命考虑，民用建筑的供水温度不应超过60℃。②供回水温差宜小于或等于10℃。3、低温辐射采暖系统中单个回路的长度应不宜超过120M，可在此基础上±20米左右，在100M范围内，其正常的平面高度压损总值一般在6-18Kpa。4、供暖管敷设方式和数量由热输出量和管材尺寸决定，供暖管弯曲半径不应小于8倍直径，以20CM为间距进行调整，敷设方式包括联箱排管式、平行排管式、蛇形排管式和蛇形盘管式。5、根据需要可在分（集）水器前端加设温控阀、热流量计、压力表等配套设备。地暖设计（三）、地面辐射供暖工程施工图设计文件的内容5、温控器安装位置：a.地暖温控器是安装在内墙体之上的，通常与灯开关位置类似，安装时尽量选择无遮盖物处；b.一般温控器安装在距离地面1.4m高度；c.周边不得有散热装置，避免阳光直晒、下面的感温探头不的有遮盖物，周边无任何散热制冷装置，不宜设置在人员经常停留的位置。d.如果安装位置和其他面板一起，则放在空调面板旁。（三）、地面辐射供暖工程施工图设计文件的内容6、分集水器构造示意图：根据分集水器技术标准作出施工分集水器构造CAD图。安装位置：宜设在便于控制、维修、且有排水管道处，如厨房等。（三）、地面辐射供暖工程施工图设计文件的内容1、地面构造示意图（三）、地面辐射供暖工程施工图设计文件的内容7、地面构造示意图：根据施工要求作出施工地面构造CAD图。（四）、主要设备安装及CAD图纸尺寸说明2、分集水器安装位置：宜设在便于控制、维修、且有排水管道处，如厕所、厨房等。（四）、主要设备安装及CAD图纸尺寸说明3、温控器安装位置：a.易操作的地方；b.能涵盖平均温度的地方；c.人活动较多的地方（例如客厅、卧室等，根据家庭成员生活习惯）；d.能避开冷源、热源、风道的地方；（四）、主要设备安装及CAD图纸尺寸说明4、地暖盘管安装位置：根据客户要求（四）、主要设备安装及CAD图纸尺寸说明4、地暖盘管伸缩缝：除墙边设置边界保温带外，在以下位置宜设置伸缩缝：各房间门口处；边长超过8m或面积超过40m时；平面突出部分。（四）、主要设备安装及CAD图纸尺寸说明4、地暖盘管盘管方法：a.回转式盘法b.往复式盘法（双S型）c.直列式盘法（单S型）暖气片篇【设计流程】集成、市场派单接单做预算及CAD图合同签订勘查工地及技术交底一期出库及进场一期验收与客户跟进二期出库及进场二期验收单项目立项方案确认暖气片设计（一）、暖气片工程施工图设计文件的内容施工图设计文件应以施工图纸为主,包括设计说明、暖气片平面布置图、分集水器构造示意图及暖气片构造示意图等内容。（以上地暖有的不在说明）1、设计说明依照户型的面积和户型的平面布置作出设计参数和施工要求。（一）、暖气片工程施工图设计文件的内容2、暖气片平面布置图根据用户的需求和户型的布置图按照采暖设计规范设计出暖气片布置图。（一）、暖气片工程施工图设计文件的内容3、暖气片构造示意图（一）、暖气片工程施工图设计文件的内容4、暖气片分类（二）、主要设备安装1、暖气片分类暖气片安装分明装和暗装。a.明装：已经装修好了的房子安装暖气片选择明装。b.暗装：装修前的房子安装暖气片选择暗装，管道隐藏。（二）、主要设备安装2、安装位置暖气片安装位置不宜太高，应遵循：宜低不宜高及窗户下优先两大原则。a.宜低不宜高原则：根据空气原理热气上升冷气下沉，暖气片安装越高造成的热量损失就越大，由于热量都是从暖气片上散发出来的，所以在选择位置时，既要考虑对流问题，又要考虑加热冷空气的问题。一般情况...
