电梯部件工作原理及电气图解)VIP免费

电梯部件工作原理及电气图解)_第1页
1/97
电梯部件工作原理及电气图解)_第2页
2/97
电梯部件工作原理及电气图解)_第3页
3/97

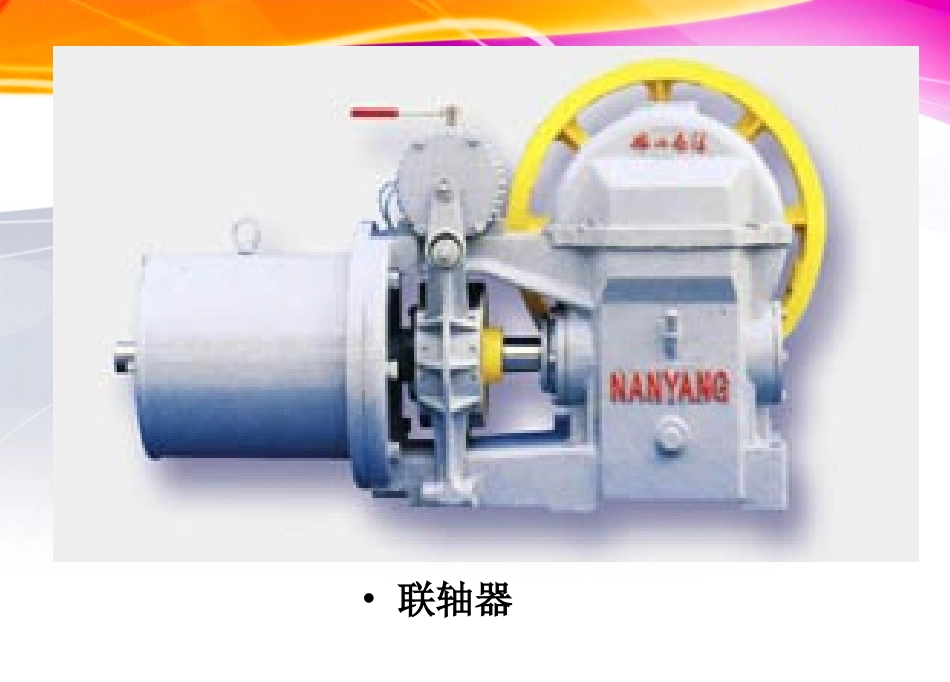

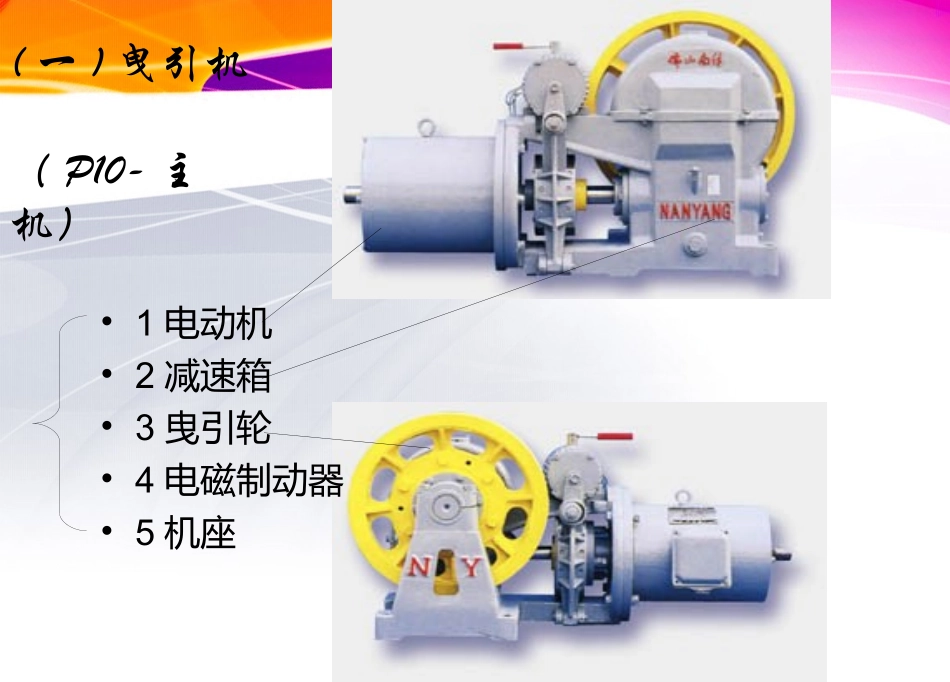

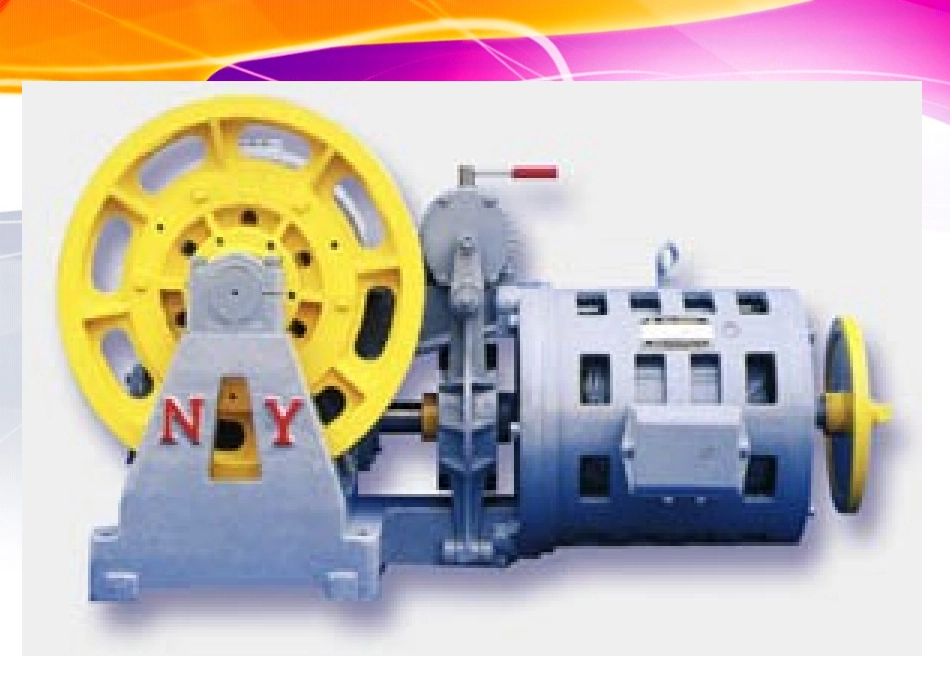

(一)曳引机(P10-主机)•1电动机•2减速箱•3曳引轮•4电磁制动器•5机座•联轴器1、减速箱•作用:降低电动机的输出转速和提高电动机的输出力矩。•构造:采用蜗轮(铜)与蜗杆(钢)传动•润滑:采用齿轮油•有齿曳引机(有减速箱)通常用于1.75M/S以下蜗轮电动机电动机电动机电动机电动机电动机电动机电动机蜗轮蜗轮P51(四)蜗杆蜗轮传动曳引轮•也称驱绳轮•作用:是传递动力•原理是利用钢丝绳与绳槽之间的静摩擦力带动钢丝绳,使轿厢运行•槽形:1、半园槽摩擦力最小用于全绕式2、带切口的半园槽(凹形槽)摩擦力比半园槽大得多应用最广3、楔形槽(V形槽)摩擦力最大但绳与槽磨损快用于限速器•轮的大小•D/d。≥40•D:曳引轮的直径•d。:曳引钢丝绳的直径V凹2电动机作用:电能变为机械能.提供动力特点:1、能正、反转运行2、频繁起动、制动3、有良好的调速性能4、起动电流小(降压起动)•直流电动机(调速性能好)(交流电变为直流电,)•交流电动机:1单速电动机≤0.63M/S(检修)2:双速电动机YTD、YYTD(常用.体积大)高速为6极或4极低速为24极或16极交流电动机(变极调速AC-2,.变频调速VVVF.交调YP:1反接制动.2能耗制制动:向运转的电动机通入直流电,从而制动的方式)四、电磁制动器:是电梯的一个重要保护装置•工作原理:电动机通电、电磁铁线圈同时通电,铁芯迅速被磁化相互吸合,带动制动臂使其克服弹簧力使闸瓦张开,电梯运行.停梯时,电磁铁线圈失电,磁力迅速消失,在制动弹簧力的作用下,使闸瓦抱紧制动轮,使电梯停止运行。•电磁制动器电磁铁、制动臂制动闸瓦(制动轮)制动弹簧工作原理:电动机通电、电磁铁线圈同时通电,铁芯迅速被磁化相互吸合,带动制动臂使其克服弹簧力使闸瓦张开,电梯运行.停梯时,电磁铁线圈失电,磁力迅速消失,在制动弹簧力的作用下,使闸瓦抱紧制动轮,使电梯停止运行。(电动机通电运行松闸,断电抱闸。)•电磁制动器(P12)电磁铁、制动臂制动弹簧制动闸瓦(制动轮)工作原理:电动机通电、电磁铁线圈同时通电,铁芯迅速被磁化,相互吸合,带动制动臂使其克服弹簧力使闸瓦张开,电梯运行;停梯时,电磁铁线圈失电,磁力迅速消失,在制动弹簧力的作用下,使闸瓦抱紧制动轮,使电梯停止运行。电磁制动器•作用:1.是使轿厢停靠准确.2.电梯停止时,不因轿厢与对重的差重,而产生滑移。(紧急停止时,使轿厢和电动机快速停止运行。)•松闸间隙≤0.70.5~0.7MM抱闸接触面大于80%制动距离:低速梯轿厢运行≤0.62M正常停梯是先:换速,后制动减速,,平层停梯,抱闸电磁制动器制动轮NSNS+++++++++++++手动盘车与松闸:可用松闸板手将双头螺栓转动90°盘车完毕,将双头螺栓复位,制动器恢复抱闸状态.----------------------动画电磁制动器电磁制动器电磁制动器电磁制动器手动盘车与松闸:可用松闸板手将双头螺栓转动90°即可,盘车完毕,将双头螺栓复位,制动器恢复抱闸状态.注意:松闸前一定要断电盘车完毕,将双头螺栓复位,手动松闸平层标志平层标志温升:指相对环境温度20+60P14选层器是模似电梯轿厢运行的一种机械装置选层器•涨紧装置•断带开关电梯的安全保护装置•由机械与电器两大部分组成。•一、限速器与安全钳:超速和失控保护.•限速器:是在电梯运行超速时,发出电信号(切断控制电路),并产生机械动作迫使安全钳动作的装置.•安全钳:制停电梯•组成:限速器安全钳钢丝绳张紧轮限速器(P15)安全钳(P33)•瞬时动作安全钳用于低速电梯;•滑移动作(渐进)式安全钳用于快、高速电梯•提拉力150~300N•楔块与导轨工作侧面有2~3MM间隙导轨动画限速器安全钳钢丝绳张紧轮•限速器(超速开关)•张紧装置•断绳开关安全钳(开关)•限速器(开关)•张紧装置•断绳开关动画动画•运行保护•上极限开关•上限位•上强迫换速开关•下强迫换速•下限位•下极限反绳轮•运行(终端)保护•上极限开关•上限位•上强迫换速开关•下强迫换速•下限位•下极限轿顶轮限速器与安全钳的联动过程?答:当电梯轿厢运行速度超过额定速度的115%时,与之联动的限速便会动作,限速器开关动作切断控制电源.并卡住限速器钢丝绳.如果轿厢继续下行,安全钳开关被带动,切断...
