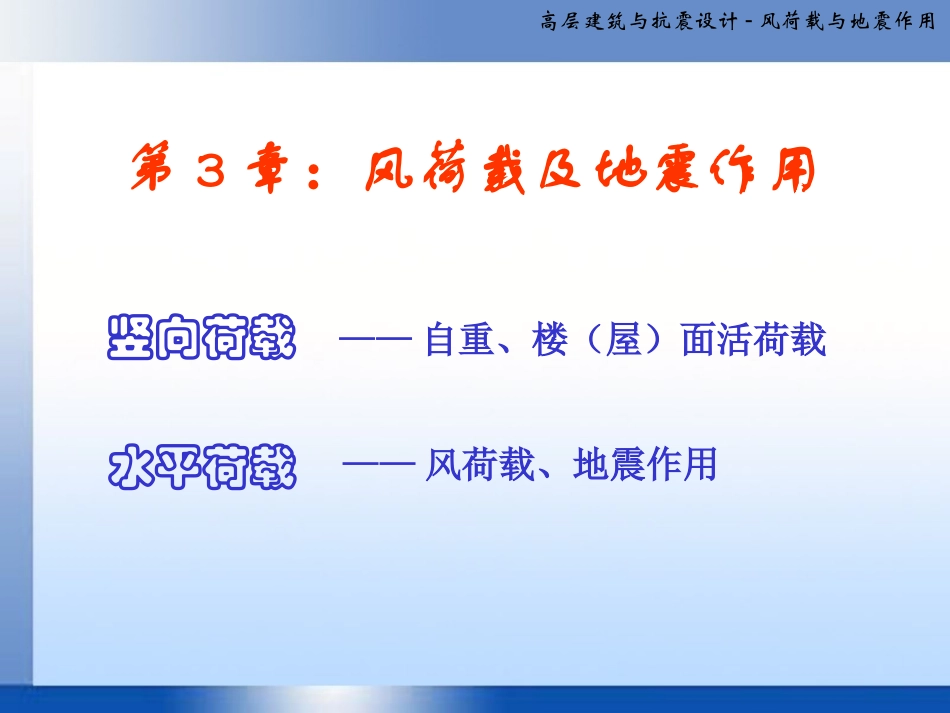

高层建筑与抗震设计-风荷载与地震作用第3章：风荷载及地震作用竖向荷载水平荷载——自重、楼（屋）面活荷载——风荷载、地震作用高层建筑与抗震设计-风荷载与地震作用主要学习内容•3-1风荷载及计算•3-2地震作用及计算•3-3设计要求及荷载效应组合高层建筑与抗震设计-风荷载与地震作用风荷载（水平荷载之一）—高、大、细、长等柔性工程结构的主要设计荷载空气流动形成的风遇到建筑物时，就在建筑物表面产生压力或吸力，这种风力作用叫风荷载。风的大小与（1）近地风的性质、风速、风向有关（2）建筑物所在地的地藐及周围环境（3）建筑本身的高度、形状以及表面状况有关高层建筑与抗震设计-风荷载与地震作用风的破坏力“森拉克”肆虐浙闽防波堤被冲垮百米[2003七月2812:43]由于16号“森拉克”台风的袭击，投资1.2亿元、总长达1837米的玉环县坎门渔港防波堤遭受严重的损坏。渔港西堤被巨浪冲垮2个缺口，造成防波堤砌面下滑，总长达100多米。险情发生后，当地政府组织公安、边防、民兵应急分队和群众及时进行抢修，力争将损失降低到最低限度。高层建筑与抗震设计-风荷载与地震作用风的破坏力高层建筑与抗震设计-风荷载与地震作用风的破坏力高层建筑与抗震设计-风荷载与地震作用风的破坏力高层建筑与抗震设计-风荷载与地震作用风的破坏力广州大道南一栋五层厂房近1000平方米的2块铁皮被卷起后砸中附近五金厂，100多名工人侥幸逃过大难高层建筑与抗震设计-风荷载与地震作用风荷载的特点风力作用与建筑物外形有直接关系，圆形与正方形受到的风力较合理风力受到建筑物周围环境影响较大，处于高层建筑群中的高层建筑，有时会出现受力更为不利的情况风力作用具有静力、动力两重性质。风力在建筑物表面的分布很不均匀，在角区和建筑物内收的局部区域，会产生较大的风力。与地震作用相比，风力作用持续时间较长，其作用更接近于静力，但建筑物的使用期限出现较大风力的次数较多。由于有较长期的气象观测，大风的重现期很短，所以风力大小的估计比地震作用大小的估计较为可靠。而且抗风设计具有较大的可靠性。高层建筑与抗震设计-风荷载与地震作用3-1风荷载1、高层建筑风荷载的特点•风荷载与建筑物的外形（高度、平面和体形）直接有关，也与周围环境（街区、周围建筑群）有很大关系。•高层建筑外表面各部分的风压很不均匀。迎风面压力背风面吸力浮力因此，高层建筑中一般不设外伸构件。高层建筑与抗震设计-风荷载与地震作用•要考虑风的动力作用——风振–层数少的建筑物，刚度大、自振周期短、风荷载产生的振动也小，设计中只需考虑风压的影响，而不考虑风振；–高层建筑，刚度小、自振周期长、风的动力作用明显。在工程设计中是通过风振系数来考虑风的动力作用的。Z高层建筑与抗震设计-风荷载与地震作用平均风压与波动风压图高层建筑与抗震设计-风荷载与地震作用振型系数脉动增大系数，按下表采用：风压高度变化系数，按下表采用：脉动影响系数《高层建筑混凝土结构技术规程》（JGJ3-2002)中规定：当建筑物高度>30m、高宽比>1.5时，考虑风振系数：按照不同的地面粗糙度A类地形、B类地形、C类地形和D类地形取值。见《高层建筑混凝土结构技术规程》（JGJ3-2002)中的规定。高层建筑与抗震设计-风荷载与地震作用结构基本自振周期框架结构框架-剪力墙结构剪力墙和筒中筒结构结构层数基本风压，按《荷载规范》中“全国基本风压分布图”采用。地面粗糙度为B类地区脉动增大系数注：对地面粗糙度为A类、C类和D类地区应按当地基本风压分别乘以1.38、0.62和0.32后代入高层建筑与抗震设计-风荷载与地震作用《建筑结构荷载规范》（GB50009-2001)中规定把地面粗糙度分为A、B、C三类：A类指近海海面、海岛、海岸及沙漠地区；B类是田野、乡村、丛林、丘陵以及房屋比较稀疏的中小城镇及大城市的郊区；C类指由密集建筑群的大城市市区；D类指由密集建筑群且房屋较高的城市市区；高层建筑与抗震设计-风荷载与地震作用离地面或海平面高度（m)地面粗糙度类别ABCD51.171.000.740.62151.521.140.740.62502.031.671.250.843003.122.972.752.45风压高度变化系数Z高层建筑与抗震设计-风荷载与地震...
