电缆防火封堵标准VIP免费

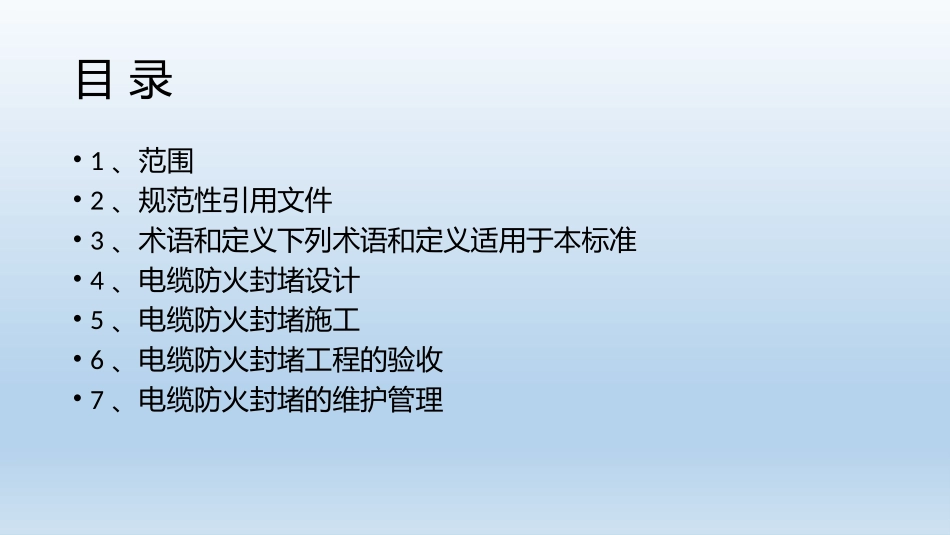

电缆防火封堵标准目录•1、范围•2、规范性引用文件•3、术语和定义下列术语和定义适用于本标准•4、电缆防火封堵设计•5、电缆防火封堵施工•6、电缆防火封堵工程的验收•7、电缆防火封堵的维护管理1、范围•本标准适用于公司生产、办公场所和设施（变电站、供电隧道、电力调度大楼、办公楼等）新建、扩建和改建的电缆防火封堵的设计、材料选用、安装施工、工程验收和维护管理。电缆防火封堵除应遵守本标准规定外，还应符合国家、公安消防部门及电力行业现行有关标准、规程和规范的要求。2、规范性引用文件GB23864-2009防火封堵材料GB50016-2006建筑设计防火规范GB50217-2007电力工程电缆设计规范GB50229-2006火力发电厂与变电所设计防火规范GB50045-2005高层民用建筑设计防火规范GA181-1998电缆防火涂料通用技术条件GA478-2004电缆用阻燃包带GA479-2004耐火电缆槽盒DL5027-1993电力设备典型消防规程DLGJ154-2000电缆防火措施设计和施工验收标准CECS154-2003建筑防火封堵应用技术规程06D105国家建筑标准设计图集《电缆防火阻燃设计与施工》3、术语和定义下列术语和定义适用于本标准•3.1防火封堵•采用防火封堵材料对空开口、电缆贯穿孔洞、建筑缝隙进行密封或填塞，使其在规定的耐火时间内与相应构件协同工作，以阻止热量、火焰和烟气蔓延扩散的一种技术措施.•3.2防火封堵材料具有防火、防烟功能，用于密封或填塞建筑物、构筑物以及各类设施中的贯穿孔洞、环形缝隙及建筑缝隙，便于更换且符合有关性能要求的材料。•3.3防火封堵组件由多种防火封堵材料以及耐火隔热材料共同构成的用以维持结构耐火性能，且便于更换的组合系统。•3.4耐火极限在标准耐火试验条件下，试样从受火作用时起，到失去稳定性、完整性或隔热性时止的这段时间。•3.5防火槽盒用于敷设电缆，能对电缆进行防火保护的槽（盒）型部件，由直线段、弯通及附件等组成，用难燃材料或不燃材料制成，可分为阻燃型槽盒和耐火型槽盒。•3.6防火隔板由不燃材料制作具有不燃性能的板材，按板材不同厚度，适合不同的场所使用，可用作电缆层之间、通道或孔洞的防火分隔。•3.7阻火墙用防火封堵材料砌筑，能阻止电缆着火后延燃的一道墙体，可分为带防火门阻火墙和不带防火门阻火墙（亦称防火墙）。•3.8阻火段用防火封堵材料、防火槽盒、防火涂料或阻燃包带等产品组合附加于电缆上能阻止电缆着火后延燃的一段构件的总称。4、电缆防火封堵设计•4.1一般规定•4.1.1为防止因电缆本体或由外界火源造成电缆引燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵措施。•4.1.2对电缆的中间接头和终端部位，电缆通过易燃、易爆、危险品仓库、油箱、油管道以及其它等易引发电缆火灾的区域，应重点采取各种电缆防火措施，以保证电缆安全运行。•4.1.3电缆防火措施，应按部位的重要性，根据电缆类型、数量和重要程度，区别不同情况和经济上的合理性采取相应的电缆防火措施。•4.1.4电缆防火封堵设计应系统化，根据封堵孔洞的大小、贯穿物类型、环境温度、湿度条件、防火要求、稳定性要求等因素，选择适当的防火封堵组件形式。•4.1.5电缆防火封堵组件的耐火极限不应低于被贯穿物的耐火极限，且不应低于1h。•4.1.6电缆防火封堵组件的耐火极限应按照现行国家标准GB23864-2009《防火封堵材料》进行测试。•4.1.7所设计的防火封堵组件，应保持本身结构的稳定性，不出现脱落、移位和开裂等现象，在潮湿部位应采用具有较好耐水性能的防火封堵材料。4.2、防火封堵材料的选择•4.2.1选用的电缆防火封堵材料的耐火性能和技术指标应符合国家、消防部门有关标准、规范的要求。•4.2.2选用的电缆防火封堵材料在公安部规定为型式认可范围内的产品，必须具备公安部消防产品合格评定中心颁发的型式认可证书和国家防火建筑材料质量监督检验中心出具的检验报告。不在型式认可范围内的产品，应有国家防火建筑材料质量监督检验中心出具的检验报告。•4.2.3为保护生态环境，保证电器设备和精密仪器等不受腐蚀侵害，选用电缆防火封堵材料时应优先采用无卤成份，燃烧无卤酸氢气体释放、遇火膨胀防烟气扩散等特点的对环境友好的产品。•4.2.4电缆防...
