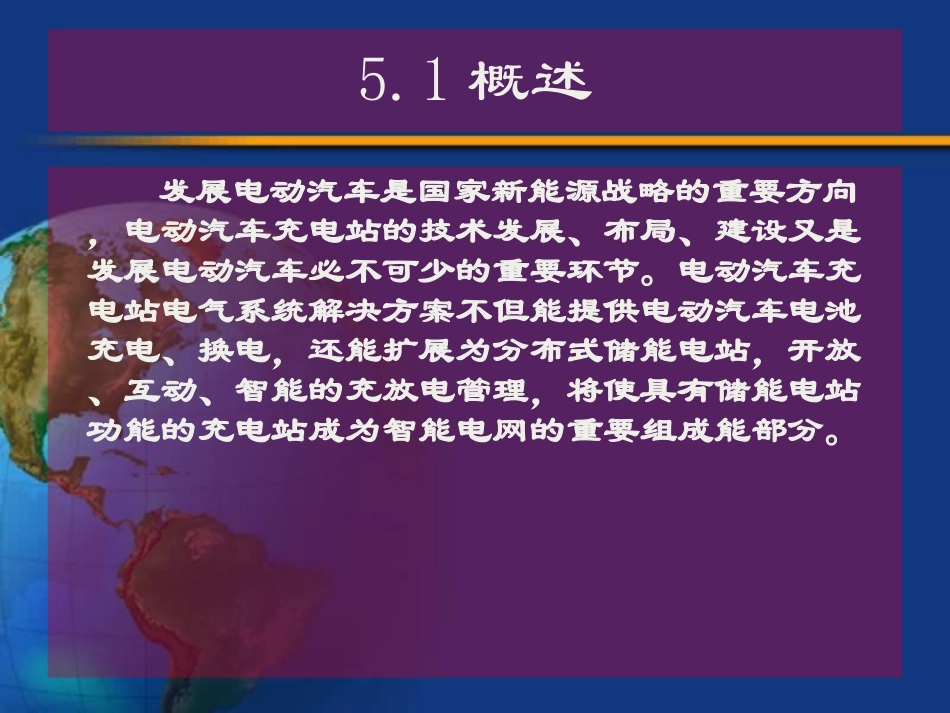

第五章充电桩工作原理陈曦5.1概述发展电动汽车是国家新能源战略的重要方向，电动汽车充电站的技术发展、布局、建设又是发展电动汽车必不可少的重要环节。电动汽车充电站电气系统解决方案不但能提供电动汽车电池充电、换电，还能扩展为分布式储能电站，开放、互动、智能的充放电管理，将使具有储能电站功能的充电站成为智能电网的重要组成能部分。5.2电气系统交流充电桩电气系统设计:主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。充电接口连接器插座界面5.3X-EVR充电站电气系统组成部分X-EVR充电站电气系统包括供电系统、充电设备、监控系统三大部分。5.3.1供电系统供电系统主要为充电设备提供电源，主要由一次设备（包括开关、变压器及线路等）和二次设备（包括检测、保护、控制装置等）组成，专门配备有源滤波装置消除谐波，稳定电网。5.3.2充电设备充电设备是整个充电站电气系统的核心部分，一般分直流充电装置和交流充电装置（桩），直流充电装置，即非车载充电机，实现电池快充功能，可按功率输出分成大型、中型、小型，公司产品型号为X-DR。交流充电装置（桩）提供电池慢充功能，公司产品型号X-AR。X-DR型非车载充电机采用V2G技术，通过进口高频IGBT整流逆变模块，不仅能对动力电池进行安全、快速地充电，而且依靠控制器与后台系统的通讯，能将动力电池的能量回馈到电网，完成电网与电池之间的双向能量交换。X-DR型非车载充电机采用高速CAN总线，保证通讯连接的快速、可靠。具体原理图、实物图如下：X-DR型非车载充电机交流充电桩主要提供车辆慢充的功能，输出为交流电，连接车载充电器。具体原理图、实物图如下：5.3.3监控系统充电监控系统由一台或多台工作站或服务器组成，可以包括监控工作站、数据服务器等，这些计算机通过网络联结。监控工作站提供充电监控人机交互界面，实现充电机的监控和数据收集、查询等工作；数据服务器存储整个充电系统的原始数据和统计分析数据等，提供数据服务及其他应用服务。5.4技术优势谐平科技的充电站电气建设方案的主要技术优势：1.安全、高效、智能、互动的充放电管理系统，将使充电站真正成为坚强智能电网的重要组成部分。2.成熟的输配电技术和优化的电能质量控制技术保证充电站安全、可靠的并网运行。3.先进V2G技术、电力电子技术和对动力电池的长期研究既保证动力电池高效的充电效率，也充分考虑电网的高效稳定运行。交流充电桩的刷卡交易工作流程如图6所示。5.5工作流程图6刷卡交易工作流程5.6通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。电动汽车充电桩电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。集中器电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。BMS电池管理系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。充电服务管理平台充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车...
