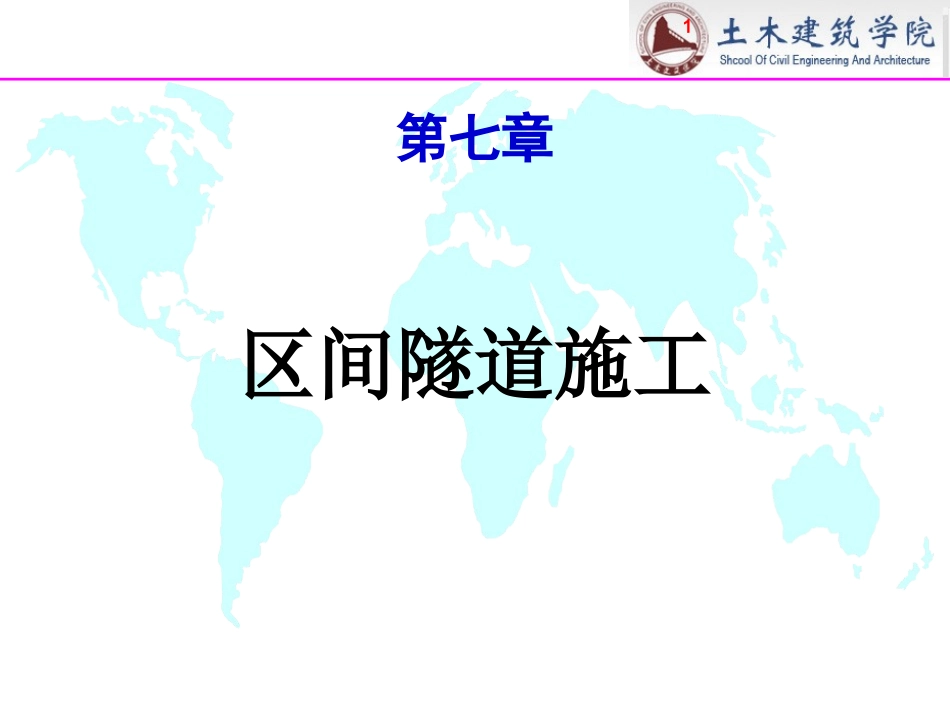

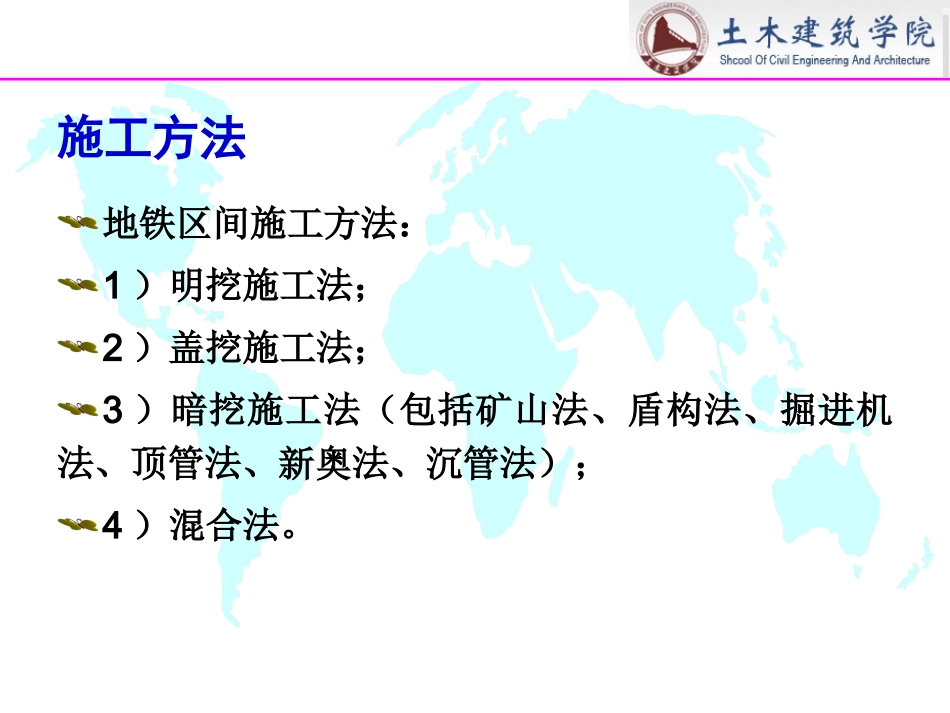

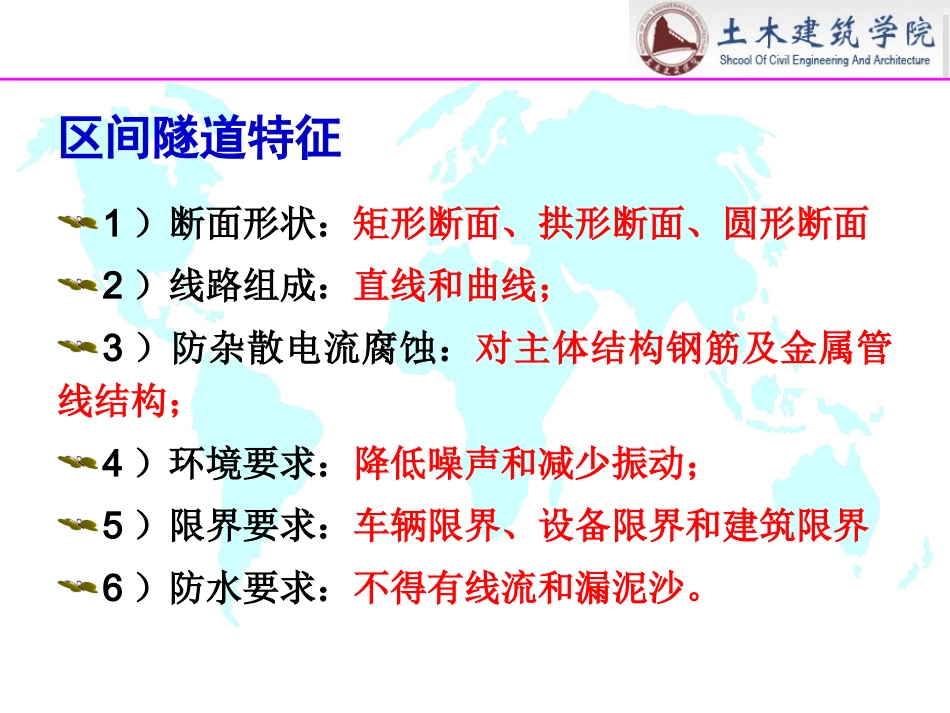

1第七章区间隧道施工区间隧道特征1）断面形状：矩形断面、拱形断面、圆形断面2）线路组成：直线和曲线；3）防杂散电流腐蚀：对主体结构钢筋及金属管线结构；4）环境要求：降低噪声和减少振动；5）限界要求：车辆限界、设备限界和建筑限界6）防水要求：不得有线流和漏泥沙。施工方法地铁区间施工方法：1）明挖施工法；2）盖挖施工法；3）暗挖施工法（包括矿山法、盾构法、掘进机法、顶管法、新奥法、沉管法）；4）混合法。第一节盾构法盾构隧道开挖优点：1）大部分施工作业均在地下进行，对环境影响小；2）土方量较少；3）盾构推进、出土、拼装衬砌等主要工序循环进行，施工易于管理，施工速度快，施工人员少；4）施工不受气候影响。1.1盾构的发展历程1.国外盾构施工技术发展概述：1）人工开挖盾构的发明；2）机械化盾构的问世；3）削土密封式压力平衡盾构的出现；4）盾构技术的新发展；2.中国盾构施工技术发展简述：3.盾构法隧道技术现状：1.2盾构的外形1）盾构的外形；2）制造盾构的材料；3）盾构的基本构造：外壳（包括切口、支承、盾尾、尾封）、中折装置、推进机构、挡土机构、掘削机构、排土机构。土压平衡盾构机6.14m土压平衡盾构盾构设备主要组成部分示意图134576891011121314215土压平衡盾构机直径6190mm；主机长度8100mm；整机全长57m；铰接;推进千斤顶:16对;推进速度:0~8mm/min;螺旋输送机直径700mm.土压平衡盾构机后备台车1.3盾构的分类1）按挖掘土体的方式分类：手掘式盾构、半机械式盾构、机械式盾构；2）按掘削面的挡土形式分类：开放式、部分开放式、封闭式；3）按加压稳定掘削面的形式分类：压气式、泥水加压式、削土加压式、加水式、泥浆式、加泥式；1.3盾构的分类4）组合分类法：封闭型、开放型；5）按盾构切削面形状分类：圆形和非圆形；6）按盾构机的尺寸大小分类：超小型、小型、中型、大型、特大型、超特大型；7）按适用土分类：软土盾构、硬岩盾构及复合盾构。1.4盾构的选型1）盾构选型的原则：“安全适应性、技术先进性、经济性”。2）盾构选型的依据：工程地质、水文地质条件；隧道长度、隧道平纵断面及横断面形状和尺寸等设计参数；周围环境条件；隧道施工工程筹划及节点工期要求；宜用的辅助工法；技术经济比较。3）盾构选型的主要步骤：1.4盾构的选型4）盾构选型的主要方法：a、根据地层的渗透系数减小选型；b、根据地层的颗粒级配进行选型；c、根据地下水压进行选型；d、盾构选型时必须考虑的特殊因素:环保因素、工程地质因素、安全因素。1.4盾构的选型5）盾构形式的选择：a、土压平衡盾构：主要适用于粉土、粉质粘土、淤泥质粉土、粉砂层等粘稠土壤的施工。b、泥水盾构：比较适合于河底、江底等高水压条件下的隧道施工。c、其他盾构。泥水盾构设备处于始发状态的盾构机盾构竖井盾构机始发盾构机始发台盾构机反力台入口的垫衬排泥桨泵送泥浆泵送泥浆管破碎机阀门1.5刀盘结构形式和驱动方式的选择1）刀盘的主要功能：开挖功能、稳定功能、搅拌功能；2）刀盘的结构形式：面板式和辐条式；3）刀具的种类：滚刀（齿形和盘形）、先行刀、周边刮刀、仿形刀；4）刀盘驱动形式的选择：一是变频电动驱动；二是液压驱动；三是定速电动驱动。1.6主要技术参数的计算1）盾构外径；2）刀盘开挖直径；3）盾壳长度；4）盾构重量；5）盾构推力：盾构推进时的周边反力，刀盘面板的推进阻力，管片与盾尾间的摩擦阻力，切口环贯入地层的贯入阻力，转向阻力，牵引后配套拖车的牵引阻力；6）主驱动功率；7）推进系统效率。1.7盾构法施工基本原理1）土压平衡盾构工作原理；2）泥水平衡盾构工作原理；1.8盾构法施工程序1）建造盾构工作井；2）盾构机安装就位；3）出洞口土体加固处理；4）初推段盾构掘进施工（初始掘进）；5）隧道正常连续掘进施工；6）盾构接收井栋口的土体加固处理；7）盾构进入接收井解析吊出。1.9盾构法施工准备1）基本要求：2）前期调查；3）技术准备；4）设备、设施准备；5）作业准备：工作竖井施工、工作竖井洞口外土体加固和洞圈密封、土压平衡盾构施工准备。1.10盾构法的始发与接收1）洞口土体加固技术：洞口土体加固必要性、洞口土体加固目的、确定...
