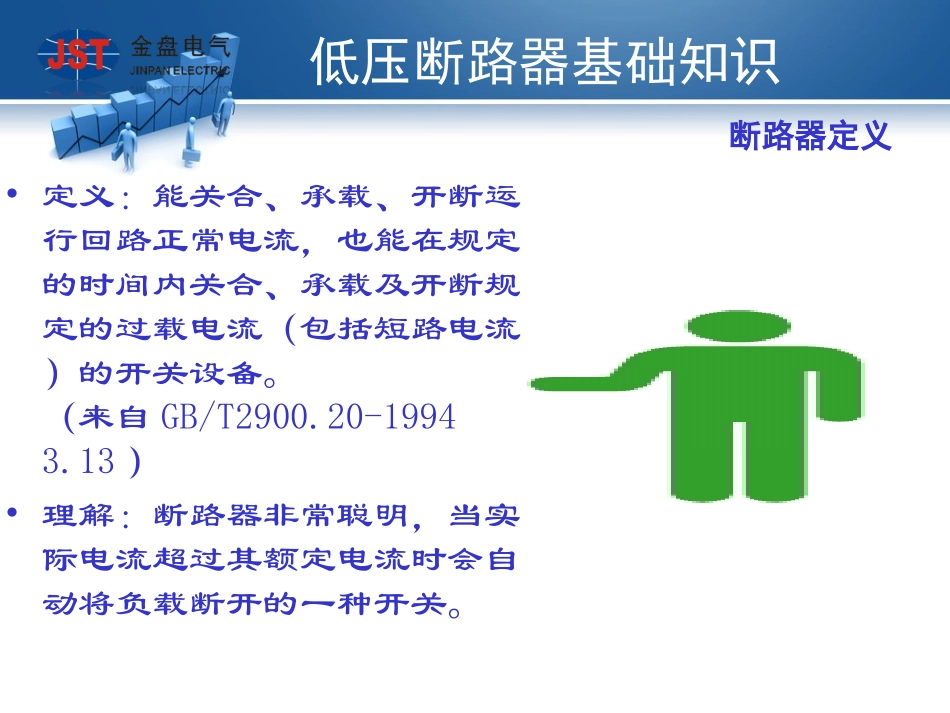

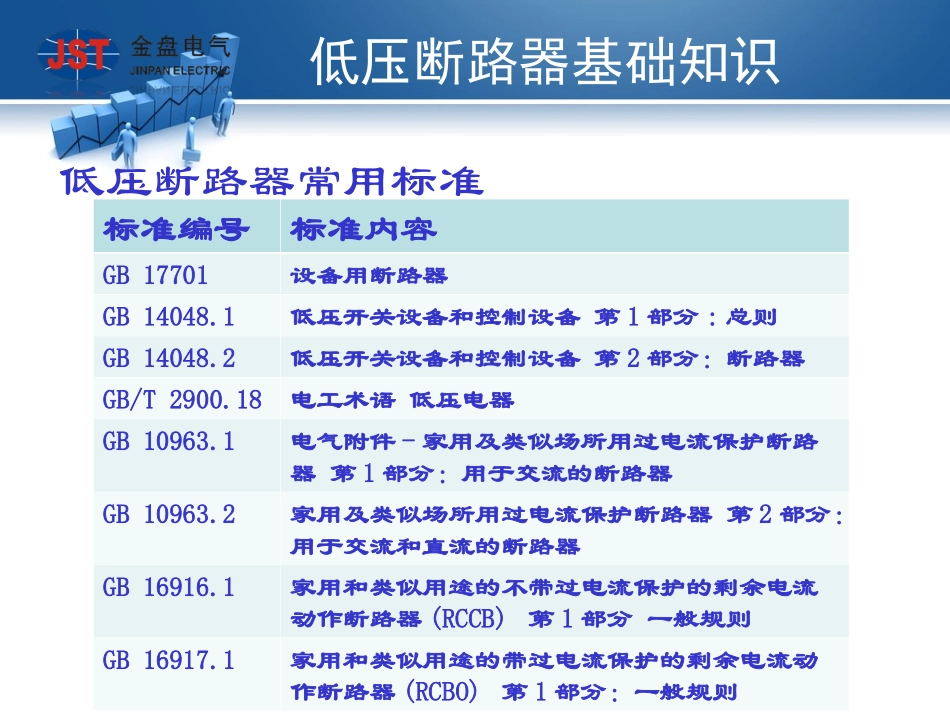

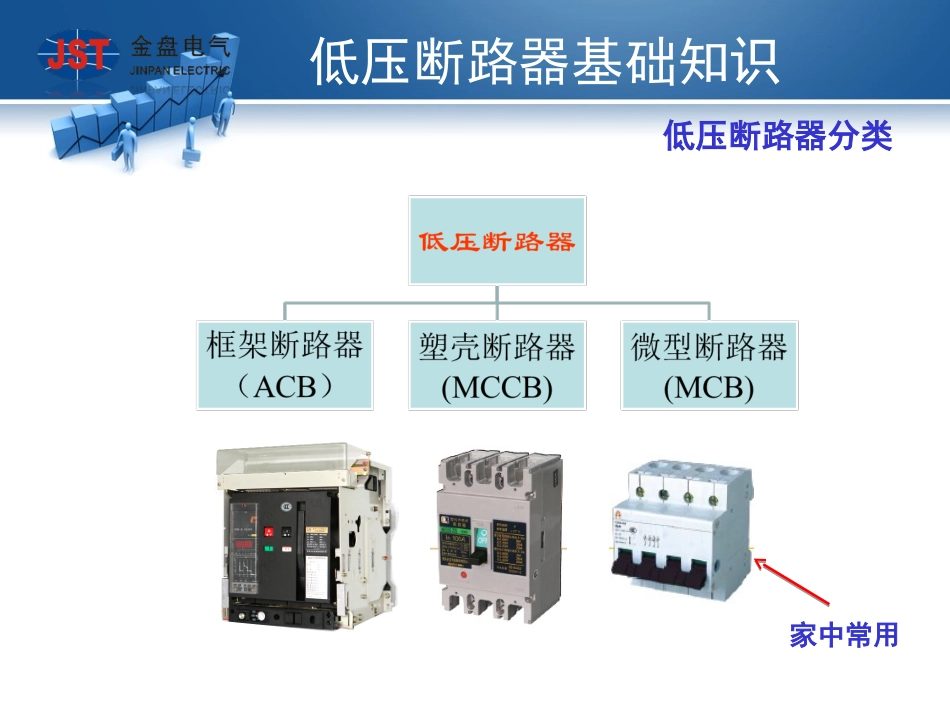

低压断路器常用标准低压断路器基础知识标准编号标准内容GB17701设备用断路器GB14048.1低压开关设备和控制设备第1部分:总则GB14048.2低压开关设备和控制设备第2部分：断路器GB/T2900.18电工术语低压电器GB10963.1电气附件-家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB10963.2家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器GB16916.1家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分一般规则GB16917.1家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分：一般规则•定义：能关合、承载、开断运行回路正常电流，也能在规定的时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。（来自GB/T2900.20-19943.13）•理解：断路器非常聪明，当实际电流超过其额定电流时会自动将负载断开的一种开关。低压断路器基础知识断路器定义低压断路器基础知识低压断路器分类家中常用•三者之间关系：打个比方，如果说ACB（框架断路器）是大树的树干，那么MCCB（塑壳断路器）就相当于树枝，而MCB（微型断路器）相当于树叶：流经树干的水流（电流）比树枝大，更比树叶大。如果在一栋大楼上打比方就是ACB控制整个大楼的供电，MCCB控制一个楼层的供电而MCB就只有控制一个房间的供电了。讲个故事……低压断路器基础知识低压断路器分类•分断能力还能断开吗？过载超大电流的短路短路我能！我还能！我被烧化了！电流越大发热量越大，断路器的触头就有可能被烧熔，所以判断断路器的质量必须要考虑分断能力。Tobecontinued触头分断情况低压断路器基础知识低压断路器的核心参数分断能力额定极限短路分断能力Icu额定运行短路分断能力Ics又开始忽悠了…还是举例说明这个复杂的问题吧：如果一个运动员（代指断路器）能成功举起200KG的杠铃（短路电流）后没发生骨折等事故，仍然是个正常人，那么这就叫Icu.—-这个运动员至少能完成这次任务，如果再让他接着举一次200KG杠铃，就不知道他还算不算是个正常人类了。---国家标准没做这个实验。再拿这个运动员举例，如果他完成一次举重后接着再一次举起同样重量重的杠铃还没有问题，那他这就叫Ics。Tobecontinued低压断路器基础知识分断能力分类分断能力现在总结一下：额定极限短路分断能力是实验时通一次短路电流，看断路器能不能正常分断，如果正常分断了，则说明这种断路器在发生同等短路电流时能有效保证线路安全，但是不保证它在这么大短路电流分断后再遇到同等电流时还能够分断，因为只做了一次分断实验；而额定运行短路分断能力就能够保证即使断路器先前遇到过短路电流在第二次时还能正常分断—所以可靠性更高。低压断路器基础知识断路器保护功能•过载长延时保护：当线路过载时，断路器会延时一段时间，延时后若仍然存在过载则断路器就跳闸，这个时间一般在秒级。•短路短延时保护：当发生短路时断路器会延时后跳闸，这个时间一般在毫秒级。•短路瞬时保护：当短路电流发生时断路器瞬间即跳闸以保护线路，一般这样的短路电流往往非常大，灾难性更强。•接地保护：当零线电流超过设定值时断路器会自动跳闸的一种保护功能。•漏电保护：当电流没经过导体而直接与外界连接时断路器的一种保护功能，目的是防止触电，是断路器的一种附加保护功能，有此功能的断路器叫带漏电保护的断路器（RCBO）•欠压保护功能：当电源电压低于额定电压一定范围时断路器跳闸的一种保护功能，这是断路器非标配的功能，需要单定欠压线圈实现。•其他功能：如远程监控功能等。低压断路器基础知识断路器原理脱扣器检测电流大小电流异常时脱扣器触动脱扣机构脱扣机构带动开关跳闸脱扣器种类熱磁脱扣电子脱扣待续低压断路器基础知识热磁脱扣•热磁脱扣是热脱扣和磁脱扣的合称。•热脱扣利用双金属片受过载电流产生的热量发生形变触动脱扣机构的一种脱扣方式。由于金属片变形速度慢，所以只用于过载长延时保护用。•微断都是熱磁脱扣，塑壳有部分是熱磁脱扣：比如CM3-100M/3300双金属片：常态不与脱扣机构接触，受热弯曲后触发脱扣机构跳闸脱扣机构低压断路器基础知识热磁脱扣•磁脱扣是利用励磁线圈通电后产...
