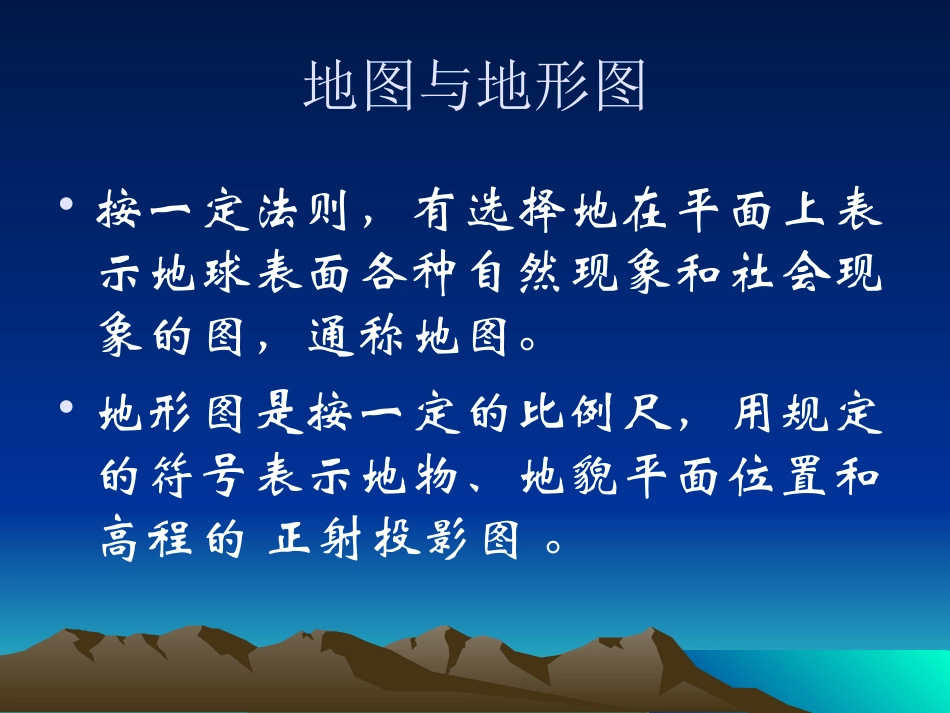

地形图的识读与应用地形图的识读与应用20142014年年66月月主要内容•一、地形图的分幅与编号一、地形图的分幅与编号•二、地形图的识读二、地形图的识读•三、地形图的室内应用•四、地形图的野外应用•五、地形图在工程中的应用•六在地形图上量算图形面积、、地图与地形图•按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。•地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。地形图的分幅：将一个测区按规定的图幅大小，按一定的规则进行单位划分，每一个单位为一个图幅。地形图的编号：为了区分不同的图幅，按从左到右、从上到下的规则，给每幅图一个编号。1.地形图分幅编号目的：便于测绘、管理与使用。2.地形图分幅方法：（1）梯形分幅法（国际分幅法）按经纬度分幅，图幅呈梯形，用于中小比例尺图分幅。（2）矩形分幅法按坐标格网分幅，图幅呈矩形或正方形，用于大比例尺图分幅。一、地形图的分幅与编号☺梯形分幅与编号1)1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B、…、V表示。自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用1、2、…、60表示。每一幅图的编号由其所在的"横列一纵行"的代号组成。例如某地的经度为东经117°54'18″，纬度为北纬39°56'12″，则其所在的1：100万比例尺图的图号为J-50。2)1：50万、1：25万、1：10万比例尺图的分幅和编号在1：100万的基础上，按经差3°、纬差2°将一幅地形图分成四幅1：50万地形图，依次用A、B、C、D表示。将一幅1：100万的地形图按照经差1°30'纬差1°分成16幅1：25万地形图，依次用[1]、[2]、……[16]表示。将一幅1：100万的图，按经差30'，纬差20'分为144幅1：10万的图，依次用1、2、……、144表示。3)1：5万和1：2．5万比例尺图的分幅和编号这两种比例尺图的分幅编号都是以1：10万比例尺图为基础的，每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。4)1：10000和1：5000比例尺图的分幅编号1：10000和1：5000比例尺图的分幅编号也是在1：10万比例尺图的基础上进行的。每幅1：10万的图分为64幅1：10000的图，分别以（1）、（2）、…、（64）表示。每幅1：10000的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。J50G015010J-5-14-(49)G641：10万12′30″3′45″1：1万J50F008005J-50-14-C-3F415′7′30″1：2.5万J50E004003J-50-14-CE4110′15′1：5万J50D002002J-50-14D1441：100万120′30′1：10万J50C001001J-50-A-aC411°1°30′1:25万J50B001001J-50-AB412°3°1：50万J50J-50114°6°1：100万新偏号旧编号本幅数上幅数纬差经差图幅编号举例比例尺代码包含的图幅数图幅大小比例尺1：100万至1：1万地形图分幅编号新编号是由所在1100∶万图幅的编号、比例尺代码和各图幅行号列号共10位码组成。即HGFEDCB代码1：50001：100001：250001：500001：1000001：2500001：500000比例尺新编号比例尺代码大比例尺地形图通常采用矩形分幅法，图幅大小有50×40cm（1:5000）与50×50cm两种：比例尺图幅尺寸(cm)实地面积(km2)1:5000图幅内分幅数1:500050×40511:200050×50141:100050×500.25161:50050×500.062564☺矩形分幅与编号(1)图幅西南角坐标公里数编号法(2)以1:5000编号为基础后面加罗马数字的编号法：如右图以1:5000地形图西南坐标公里数为基础图号，后面再加罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ组成。矩形分幅的编号法图幅西南角坐标公里数x—y1:5000图坐标取至1km如32-561:2000、1:1000图坐标取至0.1km如32.0-56.01:500图坐标取至0.01km如32.00-56.00图幅西南角坐标公里数编号法举例：☺独立地区测图的特殊编号►数字顺序编号法：带状测区或小面积测区，可按测区统一用顺序进行标号，一般从左到右，从上到下用数字1，2，3，4，…编定，如图所示，其中“新镇-8”为测区新镇的第8幅图编号。►行列编号法：行列编...
