电容的种类及应用VIP免费

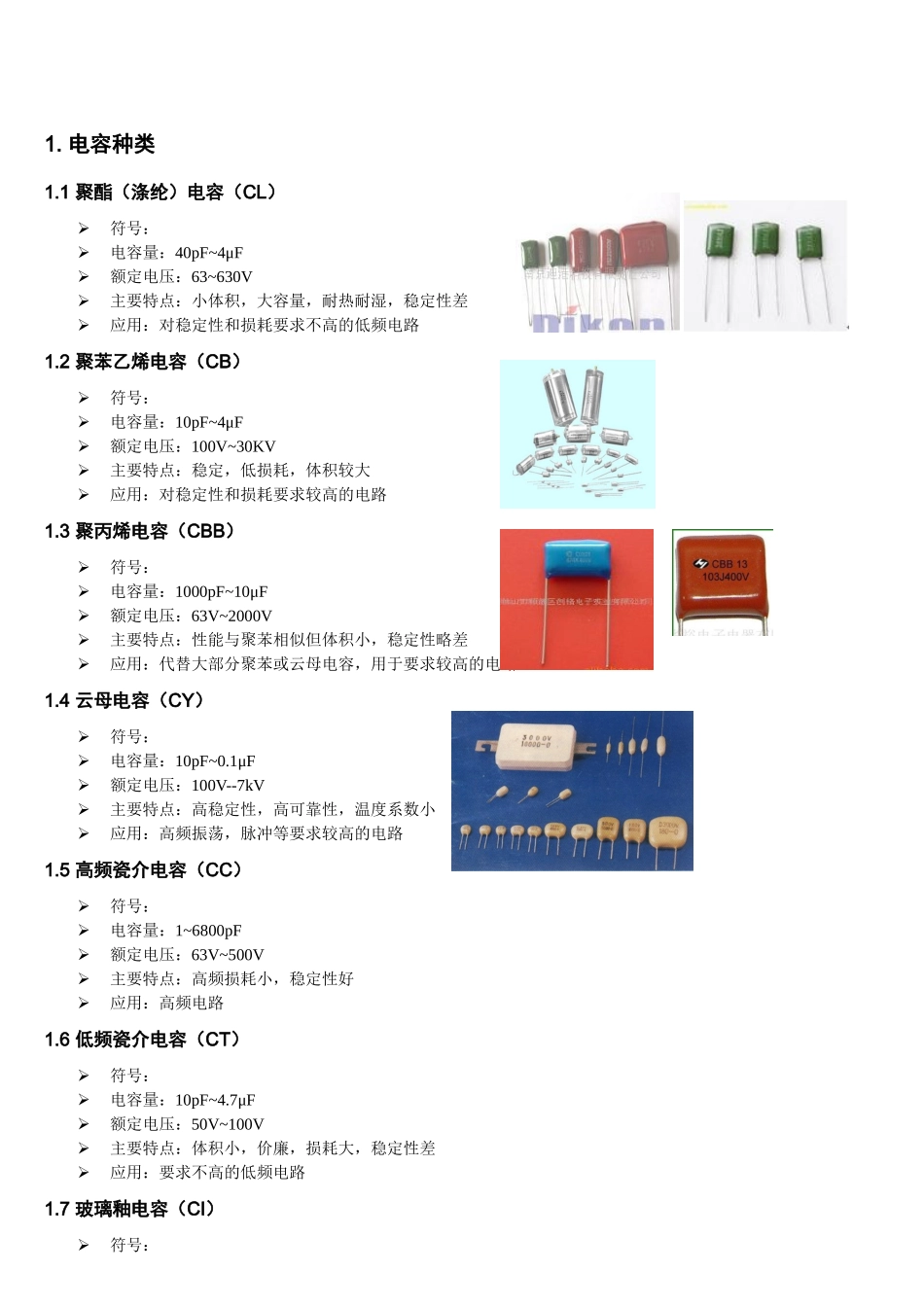

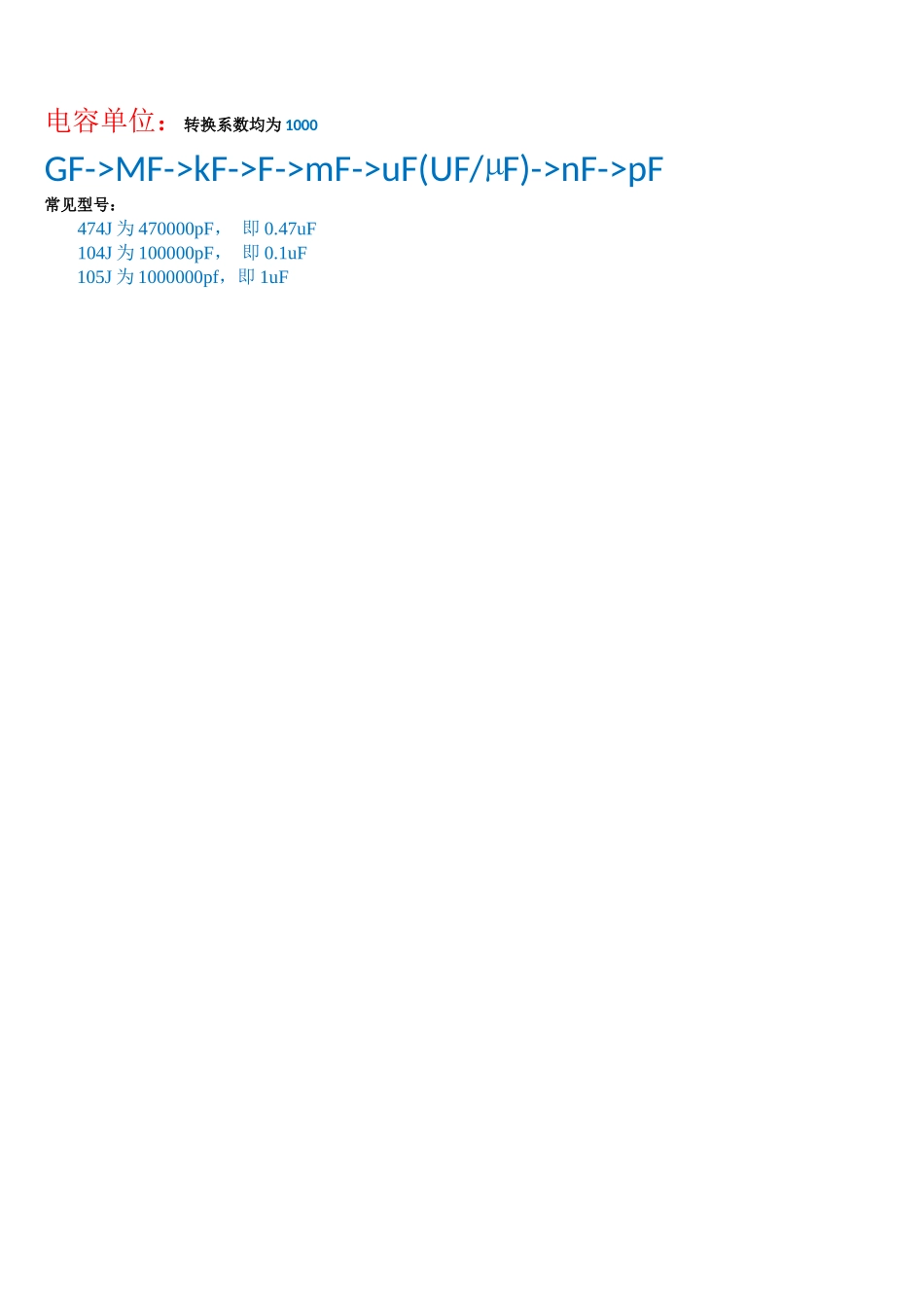

电容单位：转换系数均为1000GF->MF->kF->F->mF->uF(UF/µF)->nF->pF常见型号：474J为470000pF，即0.47uF104J为100000pF，即0.1uF105J为1000000pf，即1uF1.电容种类1.1聚酯（涤纶）电容（CL）符号：电容量：40pF~4μF额定电压：63~630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路1.2聚苯乙烯电容（CB）符号：电容量：10pF~4μF额定电压：100V~30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路1.3聚丙烯电容（CBB）符号：电容量：1000pF~10μF额定电压：63V~2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路1.4云母电容（CY）符号：电容量：10pF~0.1μF额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路1.5高频瓷介电容（CC）符号：电容量：1~6800pF额定电压：63V~500V主要特点：高频损耗小，稳定性好应用：高频电路1.6低频瓷介电容（CT）符号：电容量：10pF~4.7μF额定电压：50V~100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路1.7玻璃釉电容（CI）符号：电容量：10p~0.1μF额定电压：63V~400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路1.8铝电解电容符号：电容量：0.47μF~10000μF额定电压：6.3V~450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等1.9钽电解电容（CA）铌电解电容（CN）符号：电容量：0.1μF~1000μF额定电压：6.3V~125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容1.10空气介质可变电容器符号：可变电容量：100pF~1500pF主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等1.11薄膜介质可变电容器符号：可变电容量：15pF~550pF主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等1.12薄膜介质微调电容器符号：可变电容量：1pF~29pF主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿1.13陶瓷介质微调电容器符号：可变电容量：0.3pF~22pF主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路1.14独石电容符号：电容量：0.5pF~1μF主要特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。耐压：二倍额定电压。应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。缺点：温度系数很高。独石又叫多层瓷介电容，分两种类型，I型性能挺好，但容量小，一般小于0.2μF，另一种叫II型，容量大，但性能一般。2.电容应用就温漂而言：独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.2.1铝电解电容与钽电解电容铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度敏感。它适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波。铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。与铝电解电容相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。但是，它的工作电压较低。2.2纸介电容和聚酯薄膜电容其容体比较小，串联电阻小，感抗值较大。它适用于电容量不大、工作频率不高（如1MHz以下）的场合，可用于低频滤波和旁路。使用管型纸介电容器或聚酯薄膜电容器时，可把其外壳与参考地相连，以使其外壳能起到屏蔽的作用而减少电场耦合的影响。2.3云母和陶瓷电容其容体比很小，串联电阻小，电感值小，频率/容量特性稳定。它适用于电容量小、工作频率高（频率可达500MHz）的场合，用于高频滤波、旁路、去耦。但这类电容承受瞬态高压脉冲能力较弱，因此不能将它随便跨接在...
