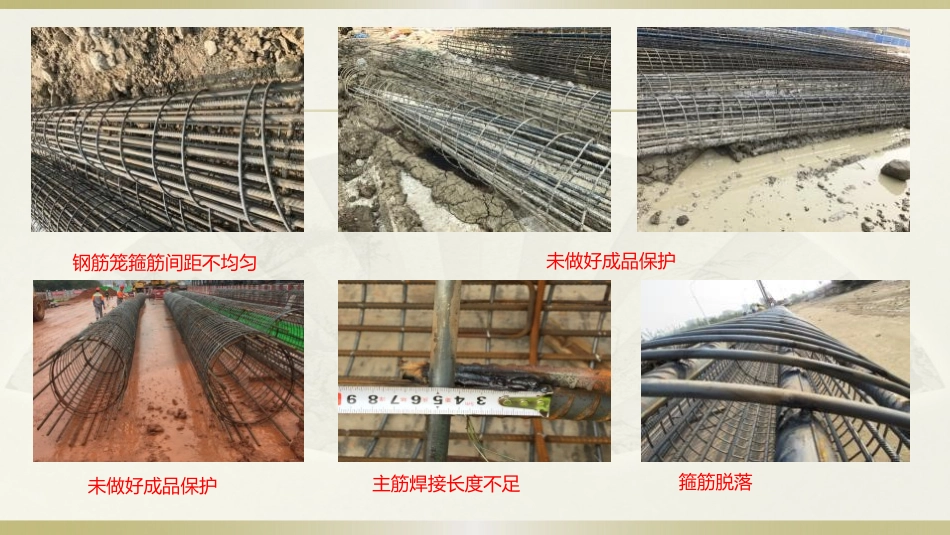

地铁车站施工常见质量问题及预防措施声明：本课件为原创课件，仅供下载学习和行业内部交流培训。制作人：潘吉建质量问题：①钢筋笼箍筋间距不均匀，间距过大超过设计要求，偏差超规范要求。②钢筋笼箍筋焊接点密度不足，未焊接牢固，易脱落。③钢筋笼主筋机械连接、焊接质量不符合要求，机械连接露丝过多，焊接长度不足。④注浆管、声测管绑扎不牢固，端口未封堵被堵塞，未做好标识保护。⑤钢筋笼加工后成品为做好保护，被泥浆污染，重物撞击导致箍筋、主筋弯曲变形。⑥预埋件的标高不准确，预埋件安装不牢固，导致预埋件偏位、脱落预防措施：①钢筋笼箍筋焊接，焊点布置合理，保证焊接后的箍筋在转运，下吊过程中不松动脱落，保证间距符合要求。②主筋间距、连接质量应符合要求，直螺纹丝口拧紧不得外露，单面焊接长度不小于10d。③钢筋笼加工工人实名制，在钢筋笼上挂加工人员牌子，验收时能够落实到人。④注浆管、声测管绑扎牢固，端头封堵避免堵塞，并在地面做好标识，便于成品保护⑤钢筋笼加工后架空、集中堆放，雨天做好防雨措施。1、围护桩钢筋笼钢筋笼箍筋间距不均匀未做好成品保护未做好成品保护主筋焊接长度不足箍筋脱落施工优秀照片质量问题：①基坑内积水未抽排干净，基础浸泡后太软弱导致砼支撑下沉。②围护桩钢筋锚入冠梁长度不足，砼支撑钢筋锚入冠梁长度不足。③钢筋笼主筋机械连接、焊接质量不符合要求，机械连接露丝过多，焊接长度不足。④冠梁砼支撑模板线型不顺直，模板加固不牢固导致胀模跑模，混凝土线型较差。⑤围护桩桩顶凿出的混凝土碎渣未清理干净，围护桩与冠梁结合部位结合不牢固有缝隙后期漏水。预防措施：①基坑内积水抽排干净后浇筑砼支撑垫层，保证基础坚实。②钢筋锚固长度必须按照设计要求，锚固不足时通过加焊钢筋使锚固长度满足要求。③钢筋间距、连接质量应符合要求，直螺纹丝口外露不得超过2丝并要求拧紧，单面焊接长度不小于10d。④模板验收时拉铜线检查模板线型，并对加固措施仔细检查验收⑤围护桩桩顶凿出的混凝土碎渣清理干净，保证围护桩与冠梁结合部位结合牢固。2、冠梁砼支撑积水未抽排，支撑梁基础下沉支撑梁基础未夯实，支撑梁下挠桩头凿出碎混凝土未清理干净支撑梁线型不直，严重扭曲直螺纹连接质量不合格施工优秀照片质量问题：①未按照施工方案要求进行放坡开挖，坡度过大导致边坡失稳垮塌。或挖反坡导致坡顶土体垮塌。②雨天未进行边坡遮盖，大雨冲刷导致边坡失稳垮塌。③支撑架设不及时，坡顶堆放较大质量的材料导致边坡失稳。④回填土未进行分层压实，一次填土厚度过大导致压实度不符合要求。⑤回填土中含有粒径较大的石块，回填土中建筑垃圾未清理，基底积水未抽排干净。预防措施：①土方开挖严格按照方案执行，遵循分层开挖、先撑后挖、严禁超挖的原则。②加强基坑降水监测，保证地下水位在基底以下500mm，雨天视情况对坡顶土进行覆盖防止雨水冲刷。③严格控制回填土的质量，土内不得含有建筑垃圾、粒径大于100mm的石块，回填土指标需检测合格。④回填土应按照回填方案分层回填分层压实，压实度需满足设计要求，回填土含水率视情况进行洒水或晾晒。3、土方开挖与回填未按要求放坡回填土内杂物较多，积水未排干施工优秀照片质量问题：1、钢斜撑多处开孔，影响支撑的结构受力，斜撑未焊接在一起2、牛腿焊接焊缝长度不足，焊渣未敲除并涂刷防锈漆3、檩后背填充不到位4、钢支撑斜撑端头与冠梁、腰梁贴合不严密，造成局部受力5、钢围檩下方喷射混凝土遗漏4、钢支撑钢围檩后背未填实预防措施：1、钢斜撑禁止开孔，斜撑安装按照图纸要求2、所有关于支撑的焊接焊缝必须饱满，长度符合要求，焊渣敲除并涂刷防锈漆3、檩后背用混凝土填充密实4、控制好钢支撑两端架设标高。5、土方开完完成后及时喷射桩间混凝土质量问题：1、原材料保护不到位，导致钢筋污染、锈蚀。2、焊缝长度不够，焊缝表面不平整，有较大的凹陷、焊瘤，焊缝有咬边现象，焊缝不饱满3、丝口未打磨，钢筋直螺纹套筒外露有效丝长过多，丝口长度不足，直螺纹连接丝口未拧紧，连接件松动4、钢筋保护层不足。5、洞口部位钢筋未采取补强措施。6、钢筋间距不足，特别是框架...
