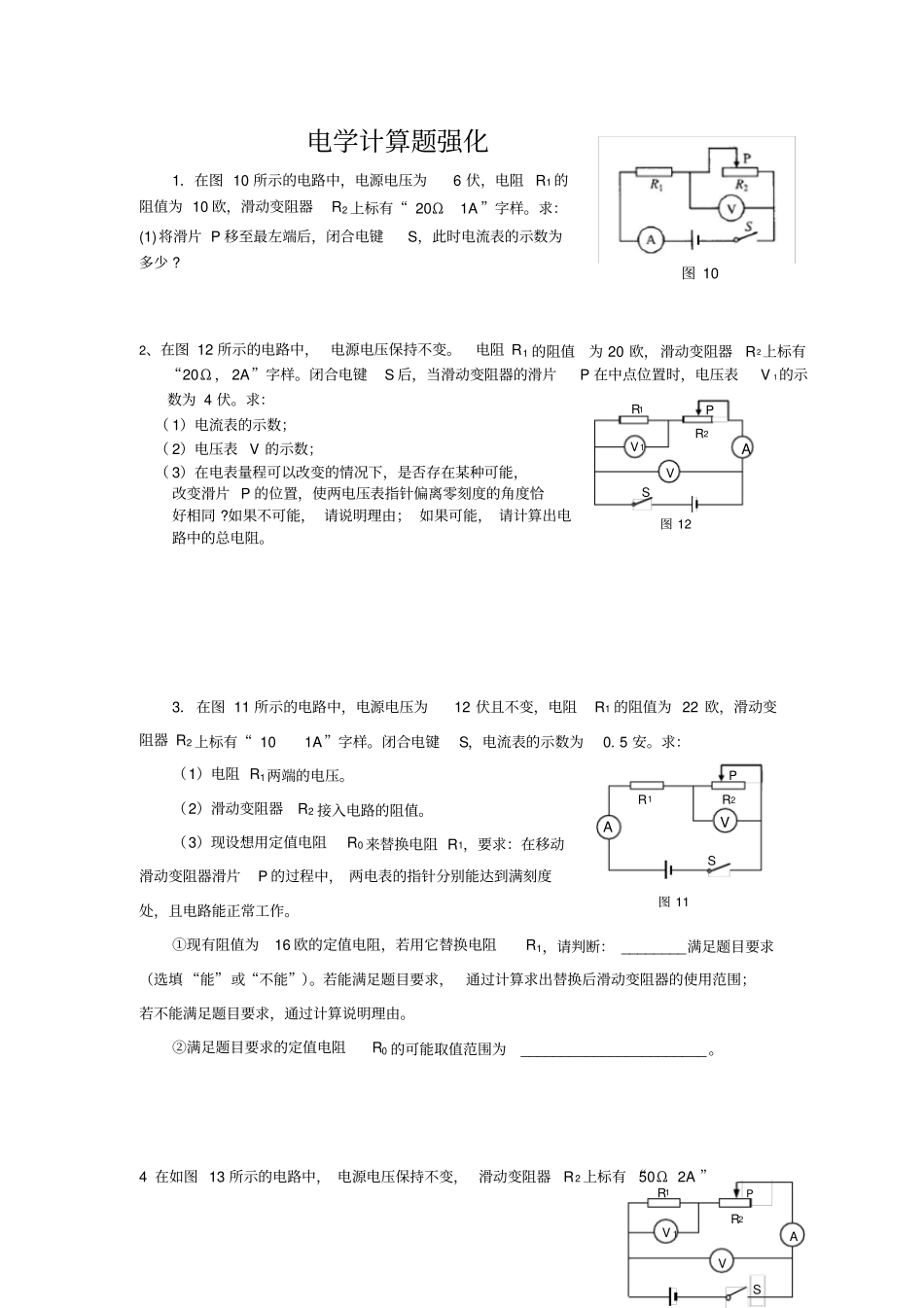

电学计算题强化1．在图10所示的电路中，电源电压为6伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω1A”字样。求：(1)将滑片P移至最左端后，闭合电键S，此时电流表的示数为多少?2、在图12所示的电路中，电源电压保持不变。电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω，2A”字样。闭合电键S后，当滑动变阻器的滑片P在中点位置时，电压表V1的示数为4伏。求：（1）电流表的示数；（2）电压表V的示数；（3）在电表量程可以改变的情况下，是否存在某种可能，改变滑片P的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出电路中的总电阻。3．在图11所示的电路中，电源电压为12伏且不变，电阻R1的阻值为22欧，滑动变阻器R2上标有“101A”字样。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压。（2）滑动变阻器R2接入电路的阻值。（3）现设想用定值电阻R0来替换电阻R1，要求：在移动滑动变阻器滑片P的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。①现有阻值为16欧的定值电阻，若用它替换电阻R1，请判断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。②满足题目要求的定值电阻R0的可能取值范围为_______________________。4在如图13所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”图10图12R2PAR1SVV1图11AR1PVR2SSPR1V1VAR2字样。闭合电键S，移动滑片P到某位置时，电压表V1的示数为2伏，电压表V的示数为12伏，电流表A的示数为0.2安。求：（1）电阻R1的阻值。（2）通电10秒，电流通过电阻R2所做的功。（3）在电表量程可以改变的情况下，是否存在某种可能，改变滑片P的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出滑动变阻器连入电路中的阻值。5.在图10（a）所示的电路中，电源电压不变，电阻R1的阻值为20欧。闭合电键S，电流表A1和A2的示数分别为0.6安、1安。求：⑴电源电压U。⑵变阻器连入电路的阻值R2。⑶若移动滑片P到某位置时，发现一电流表的示数如图10（b）所示，求：此时电路中的总电阻R。6．在图12所示的电路中，电源电压为18伏且不变，滑动变阻器R2上标有“10Ω2A”字样。闭合电键S，电流表A的示数为1.2安，电压表V的示数为6伏。求：（1）10秒内，电流通过滑动变阻器R2所做的功W2。（2）电阻R1的阻值。（3）现有三个滑动变阻器，分别为“5Ω3A”、“20Ω2A”和“50Ω2A”，请从中选择一个来替换变阻器R2，要求：闭合电键后，在移动变阻器滑片P的过程中，两电表的示数分别能达到某个量程的最大值，且电路能正常工作。①应选择的滑动变阻器为_____________。②满足上述要求时，该滑动变阻器连入电路的阻值范围。S图10PR2R1A1A2S0123A00.20.40.6（b）（a）图12R1SR2APVSR1R2PAV图11（a）图11（b）7．在如图11（a）所示的电路中，电源电压保持不变，闭合电键S，当滑片P移到滑动变阻器R2的某一端时，电压表、电流表的示数如图12（b）所示，求：（1）滑动变阻器R2接入电路的阻值。（2）10秒内电流通过R2所做的功。（3）当滑片P移到滑动变阻器R2的另一端时，电压表和电流表的指针同时在（b）图指针所示的基础上偏转了相同的角度，求电源电压值。8．如图12所示电路，R2阻值为30欧，当电键S闭合时，电流表A1的示数为0.2安，A2选0~0.6安量程。求：（1）电源电压。（2）通电20秒电流通过R2所做的功。（3）现有甲、乙两个滑动变阻器，分别标有“10Ω1A”和“20Ω2A”字样，请通过计算选择合适的滑动变阻器接人电路，能保证电路正常工作。9．在图12所示的电路中，电源电压保持不变。滑动变阻器R1上标有“30Ω，5A”字样。闭合电键后，当滑动变阻器的滑片P在中点位置时，电流表A2的示数为1安，电流表A1的示数如图13所示。求：（1）电源电压。（2）电阻R2的阻值。（3）现在用一个电阻R来替换R2，要求：在移动变阻器滑片Ｐ的过程中，使电路中有两个电表的示数分别达到某个量程的最大值，且电路能正常工作。求替换电阻R的阻值，当电表示数为最大时...
