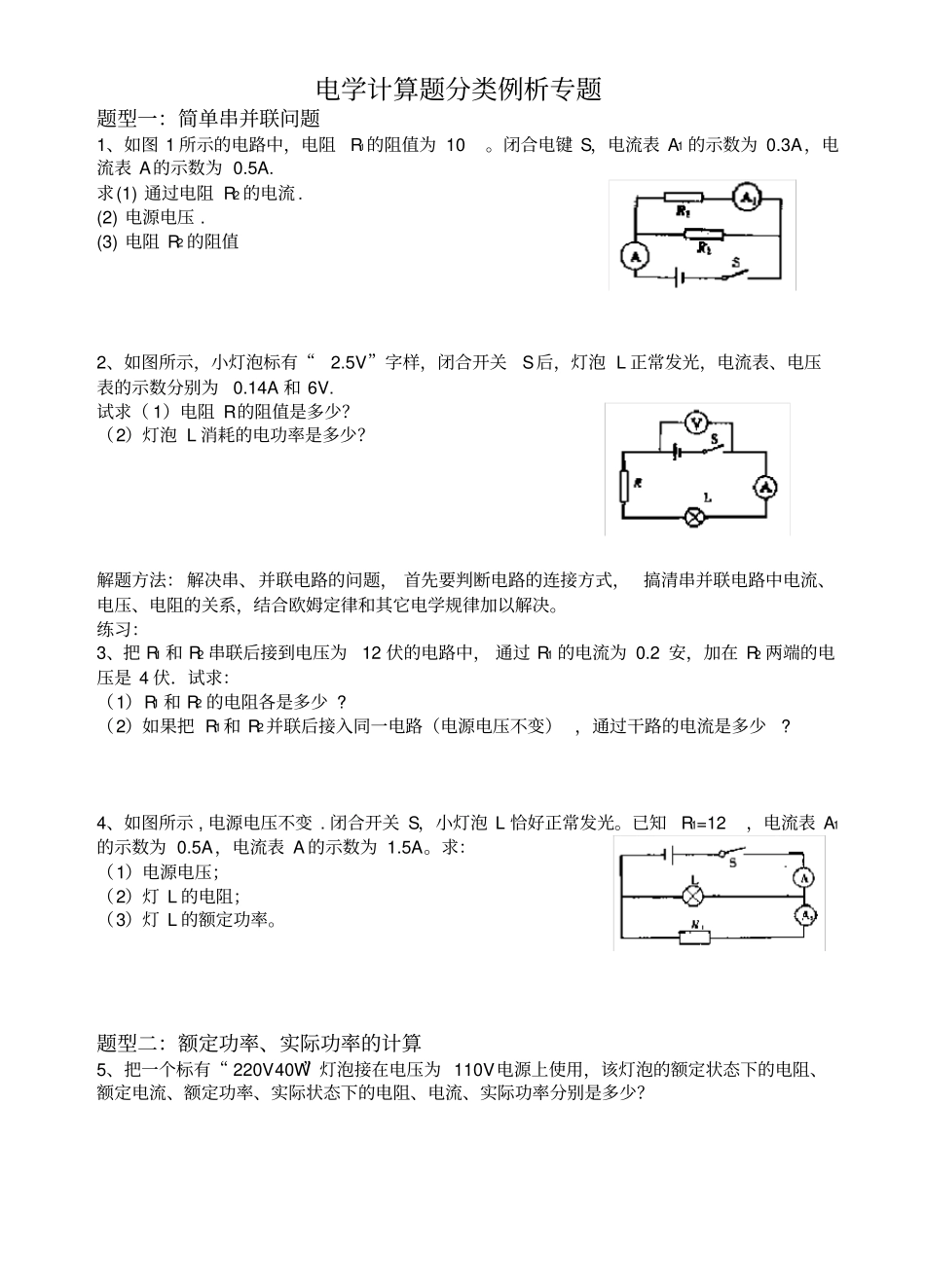

电学计算题分类例析专题题型一：简单串并联问题1、如图1所示的电路中，电阻R1的阻值为10。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。练习：3、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?4、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。已知R1=12，电流表A1的示数为0.5A，电流表A的示数为1.5A。求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。题型二：额定功率、实际功率的计算5、把一个标有“220V40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？6、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？7、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h电可供此灯泡正常工作长时间？〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？解题方法：找准题中的不变量、变量，选择合适的公式计算题型三：电热计算8、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？9、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？10、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。解题方法：首先分清电路（纯电阻电路还是非纯电阻电路），选择正确的公式计算11、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？12、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通电时，热水器中的水经30min沸腾。如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾？（设电热丝电阻不变）。题型四：生活用电问题13、小欣家的电冰箱功率是0.2kW。双休日全家外出的两整天里，只有电冰箱在自动间歇工作。这两天前后，电能表示数如图4所示。则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？14、小王家电能表上标有“220V10A”字样，他家原有电器的总功率是1500W。最近新买了一个电热水器，铭牌上部分数据如下表所示。(计算结果保留小数点后两位小数)试求：(1)电热水器的额定电流是多少安培？(2)电热水器正常工作时的电阻是多少欧姆？(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？15、饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，1R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2R的阻值（不考虑温度对阻值的影响）。题型五、变化电路问题16、如图10-13所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S...
