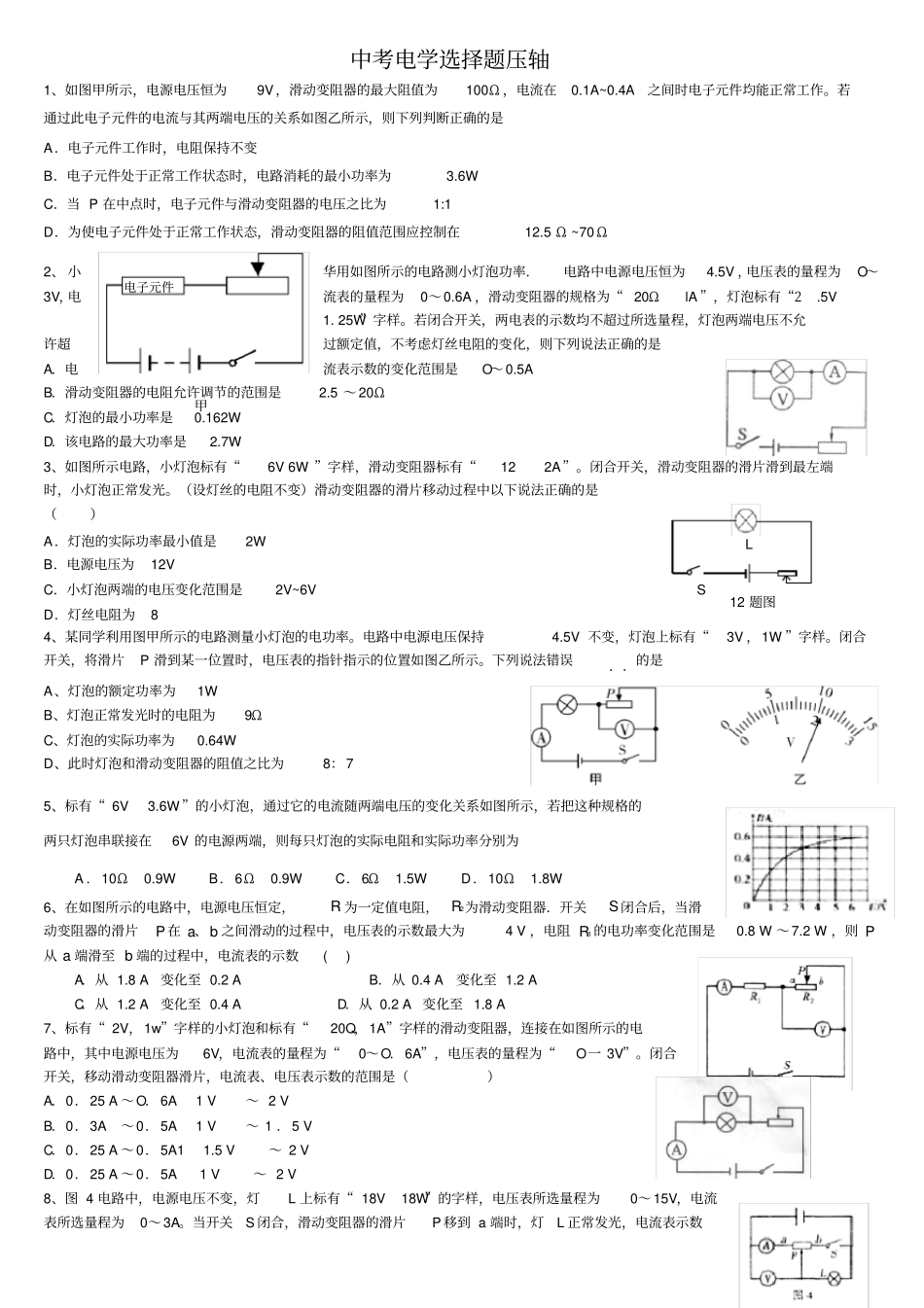

甲电子元件中考电学选择题压轴1、如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω~70Ω2、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W3、如图所示电路，小灯泡标有“6V6W”字样，滑动变阻器标有“122A”。闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光。（设灯丝的电阻不变）滑动变阻器的滑片移动过程中以下说法正确的是（）A．灯泡的实际功率最小值是2WB．电源电压为12VC．小灯泡两端的电压变化范围是2V~6VD．灯丝电阻为84、某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误．．的是A、灯泡的额定功率为1WB、灯泡正常发光时的电阻为9ΩC、灯泡的实际功率为0.64WD、此时灯泡和滑动变阻器的阻值之比为8：75、标有“6V3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为A．10Ω0.9WB．6Ω0.9WC．6Ω1.5WD．10Ω1.8W6、在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4V，电阻R1的电功率变化范围是0.8W～7.2W，则P从a端滑至b端的过程中，电流表的示数()A．从1.8A变化至0.2AB．从0.4A变化至1.2AC．从1.2A变化至0.4AD．从0.2A变化至1.8A7、标有“2V，1w”字样的小灯泡和标有“20Q，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0．25A～O．6A1V～2VB．0．3A～0．5A1V～1．5VC．0．25A～0．5A11.5V～2VD．0．25A～0．5A1V～2V8、图4电路中，电源电压不变，灯L上标有“18V18W”的字样，电压表所选量程为0～15V，电流表所选量程为0～3A。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数12题图SL为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度时，电压表示数为15V。则在保证电路各元件安全的情况下，断开开关S，移动滑片P的过程中，灯L的最小功率为（）A、0.5WB、3.75WC、5WD、6.48W9、在如图所示的电路中，电源电压不变，闭合开关S，电压表V1与V2示数之比为3：4，电流表A1的示数为1A，电阻R1的功率是4W。若将电压表V2换成电流表A2，电流表A2的示数为3A。则下列计算结果正确的是（）A、电阻R1与R2之比是3：4。B、电源电压是12V。C、电阻R3的阻值是2Ω。D、若通电1min，电阻R2消耗的电能是12J。10、在如图所示的电路中，闭合开关后，小灯泡正常发光。右两只电表中有一只电表的示数明显变小，而另一只电表的示数明显变大，则下列判断中正确的是A．一定是灯L断路B．可能是灯L短路C．一定是滑动变阻器R断路D．可能是滑动变阻器的滑片向左滑动11、．下列电路图中，电源电压U保持不变，小灯泡的额定电压为UL，且U＞UL，R0是已知的定值电阻。若只通过开关改变电路的连接方式，并可移动变阻器的滑片，则不能测出小灯泡额定功率的电路是12、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。在不...
