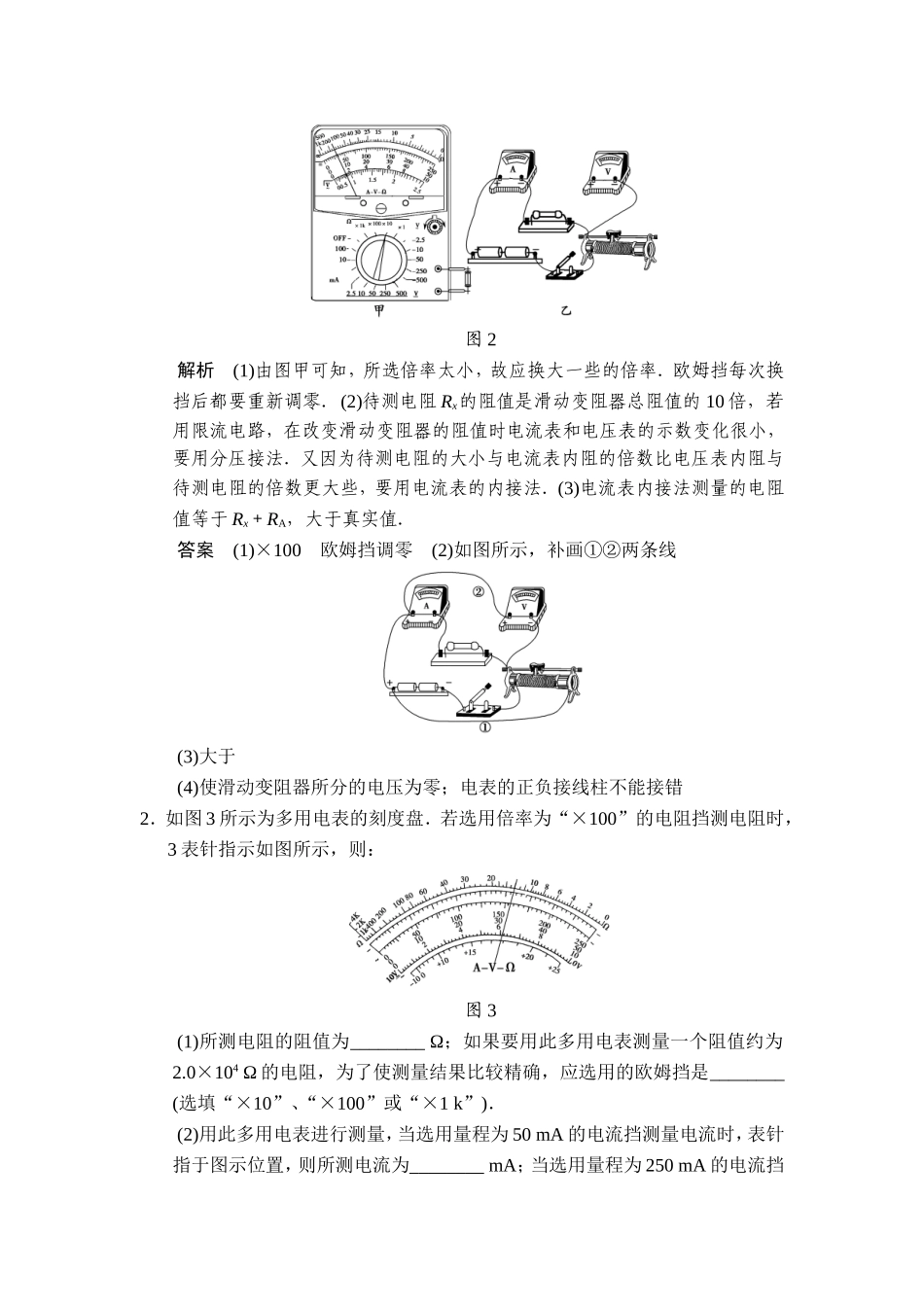

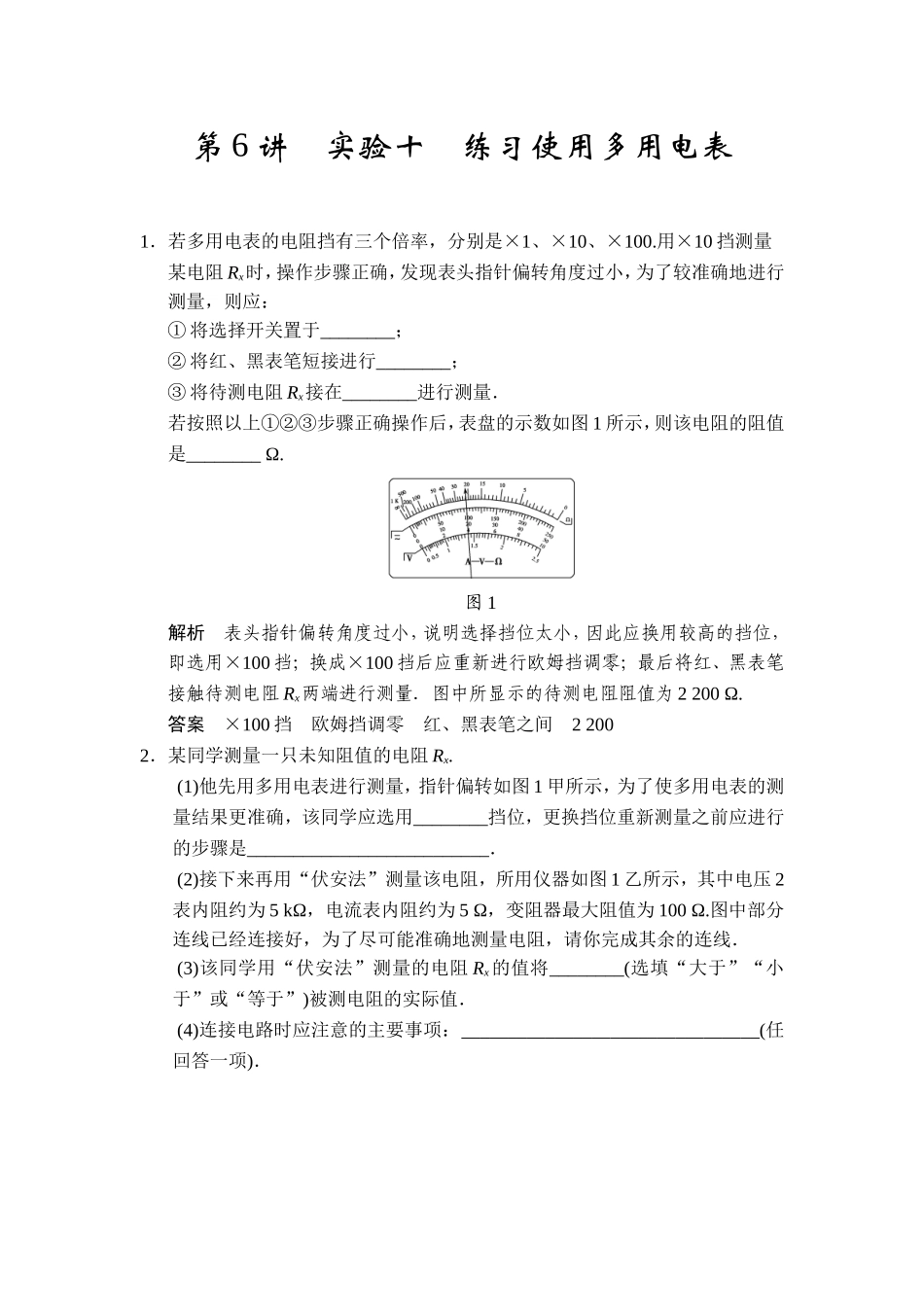

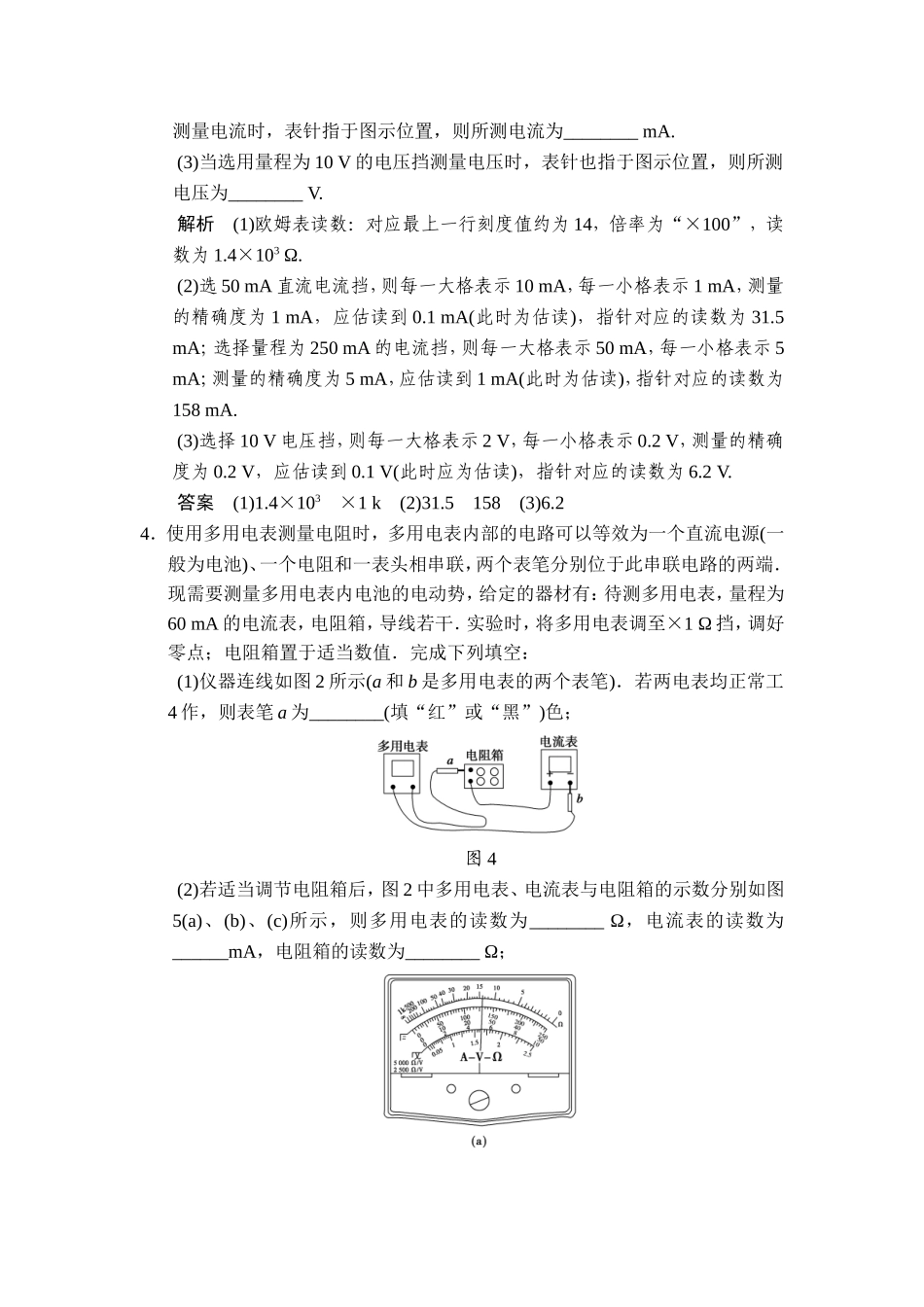

第6讲实验十练习使用多用电表1．若多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻Rx时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应：①将选择开关置于________；②将红、黑表笔短接进行________；③将待测电阻Rx接在________进行测量．若按照以上①②③步骤正确操作后，表盘的示数如图1所示，则该电阻的阻值是________Ω.图1解析表头指针偏转角度过小，说明选择挡位太小，因此应换用较高的挡位，即选用×100挡；换成×100挡后应重新进行欧姆挡调零；最后将红、黑表笔接触待测电阻Rx两端进行测量．图中所显示的待测电阻阻值为2200Ω.答案×100挡欧姆挡调零红、黑表笔之间22002．某同学测量一只未知阻值的电阻Rx.(1)他先用多用电表进行测量，指针偏转如图1甲所示，为了使多用电表的测量结果更准确，该同学应选用________挡位，更换挡位重新测量之前应进行的步骤是__________________________．(2)接下来再用“伏安法”测量该电阻，所用仪器如图1乙所示，其中电压2表内阻约为5kΩ，电流表内阻约为5Ω，变阻器最大阻值为100Ω.图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．(3)该同学用“伏安法”测量的电阻Rx的值将________(选填“大于”“小于”或“等于”)被测电阻的实际值．(4)连接电路时应注意的主要事项：________________________________(任回答一项)．图2解析(1)由图甲可知，所选倍率太小，故应换大一些的倍率．欧姆挡每次换挡后都要重新调零．(2)待测电阻Rx的阻值是滑动变阻器总阻值的10倍，若用限流电路，在改变滑动变阻器的阻值时电流表和电压表的示数变化很小，要用分压接法．又因为待测电阻的大小与电流表内阻的倍数比电压表内阻与待测电阻的倍数更大些，要用电流表的内接法．(3)电流表内接法测量的电阻值等于Rx＋RA，大于真实值．答案(1)×100欧姆挡调零(2)如图所示，补画①②两条线(3)大于(4)使滑动变阻器所分的电压为零；电表的正负接线柱不能接错2．如图3所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，3表针指示如图所示，则：图3(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V.解析(1)欧姆表读数：对应最上一行刻度值约为14，倍率为“×100”，读数为1.4×103Ω.(2)选50mA直流电流挡，则每一大格表示10mA，每一小格表示1mA，测量的精确度为1mA，应估读到0.1mA(此时为估读)，指针对应的读数为31.5mA；选择量程为250mA的电流挡，则每一大格表示50mA，每一小格表示5mA；测量的精确度为5mA，应估读到1mA(此时为估读)，指针对应的读数为158mA.(3)选择10V电压挡，则每一大格表示2V，每一小格表示0.2V，测量的精确度为0.2V，应估读到0.1V(此时应为估读)，指针对应的读数为6.2V.答案(1)1.4×103×1k(2)31.5158(3)6.24．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图2所示(a和b是多用电表的两个表笔)．若两电表均正常工4作，则表笔a为________(填“红”或“黑”)色；图4(2)若适当调节电阻箱后，图2中多用电表、电流表与电阻箱的示数分别如图5(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为______mA，电阻箱的读数为________Ω；图5(3)将图4中多用电表的两表笔短接，此时流过多用电表的电流为________mA(保留三位有效数字)．(4)计算得...
