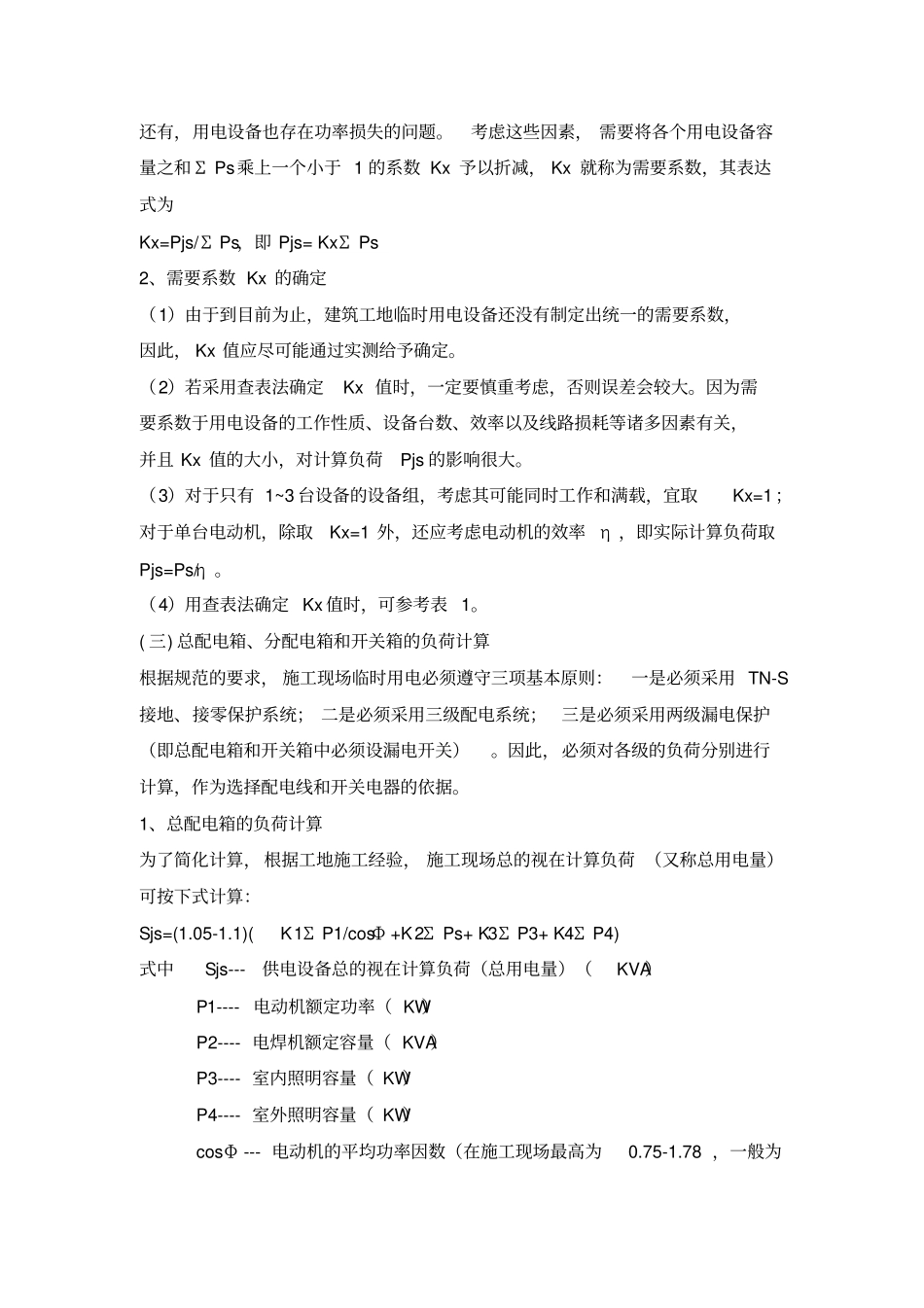

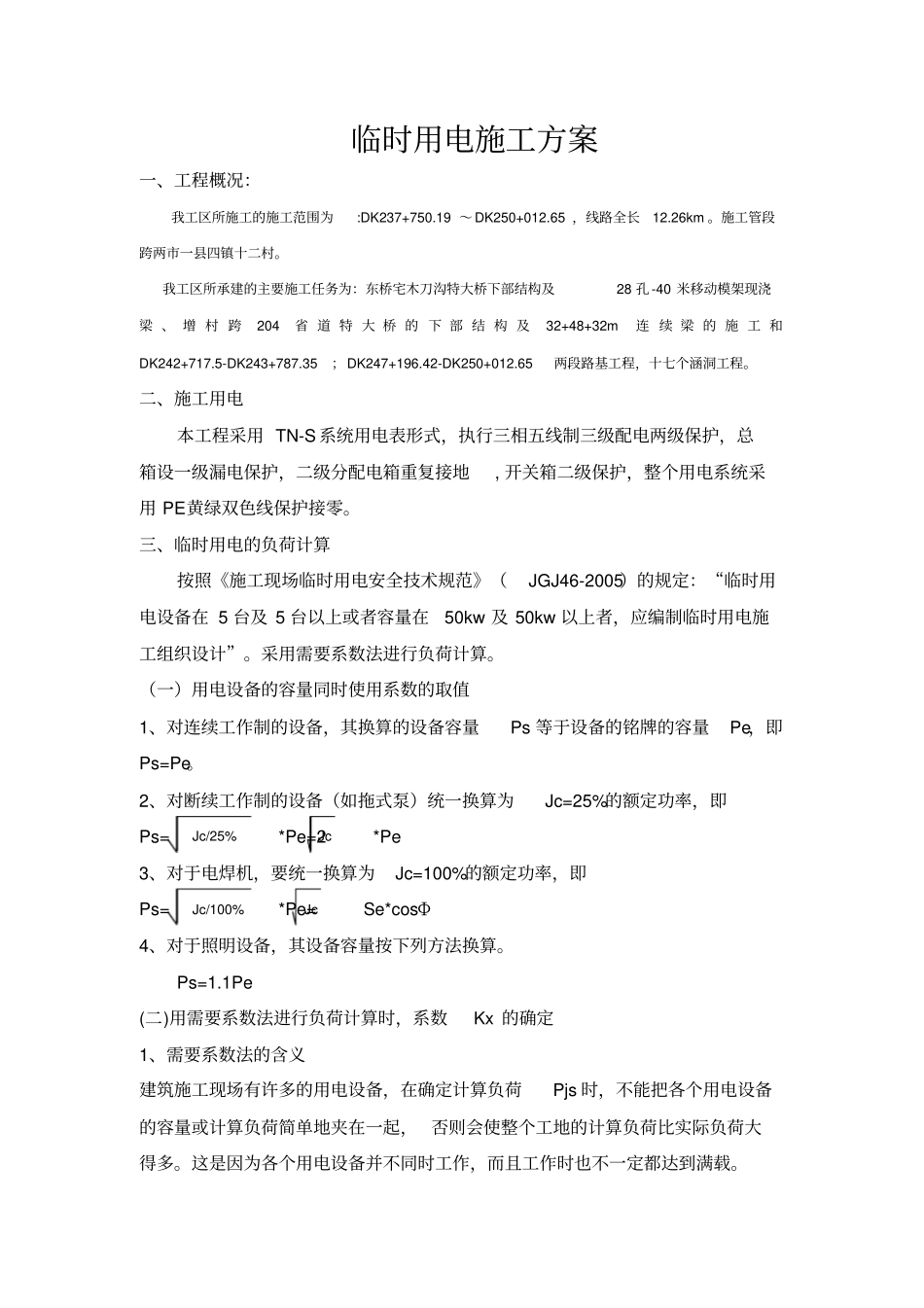

临时用电施工方案一、工程概况：我工区所施工的施工范围为:DK237+750.19～DK250+012.65，线路全长12.26km。施工管段跨两市一县四镇十二村。我工区所承建的主要施工任务为：东桥宅木刀沟特大桥下部结构及28孔-40米移动模架现浇梁、增村跨204省道特大桥的下部结构及32+48+32m连续梁的施工和DK242+717.5-DK243+787.35；DK247+196.42-DK250+012.65两段路基工程，十七个涵洞工程。二、施工用电本工程采用TN-S系统用电表形式，执行三相五线制三级配电两级保护，总箱设一级漏电保护，二级分配电箱重复接地,开关箱二级保护，整个用电系统采用PE黄绿双色线保护接零。三、临时用电的负荷计算按照《施工现场临时用电安全技术规范》（JGJ46-2005）的规定：“临时用电设备在5台及5台以上或者容量在50kw及50kw以上者，应编制临时用电施工组织设计”。采用需要系数法进行负荷计算。（一）用电设备的容量同时使用系数的取值1、对连续工作制的设备，其换算的设备容量Ps等于设备的铭牌的容量Pe，即Ps=Pe。2、对断续工作制的设备（如拖式泵）统一换算为Jc=25%的额定功率，即Ps=*Pe=2*Pe3、对于电焊机，要统一换算为Jc=100%的额定功率，即Ps=*Pe=Se*cosΦ4、对于照明设备，其设备容量按下列方法换算。Ps=1.1Pe(二)用需要系数法进行负荷计算时，系数Kx的确定1、需要系数法的含义建筑施工现场有许多的用电设备，在确定计算负荷Pjs时，不能把各个用电设备的容量或计算负荷简单地夹在一起，否则会使整个工地的计算负荷比实际负荷大得多。这是因为各个用电设备并不同时工作，而且工作时也不一定都达到满载。Jc/25%JcJc/100%Jc还有，用电设备也存在功率损失的问题。考虑这些因素，需要将各个用电设备容量之和ΣPs乘上一个小于1的系数Kx予以折减，Kx就称为需要系数，其表达式为Kx=Pjs/ΣPs，即Pjs=KxΣPs2、需要系数Kx的确定（1）由于到目前为止，建筑工地临时用电设备还没有制定出统一的需要系数，因此，Kx值应尽可能通过实测给予确定。（2）若采用查表法确定Kx值时，一定要慎重考虑，否则误差会较大。因为需要系数于用电设备的工作性质、设备台数、效率以及线路损耗等诸多因素有关，并且Kx值的大小，对计算负荷Pjs的影响很大。（3）对于只有1~3台设备的设备组，考虑其可能同时工作和满载，宜取Kx=1；对于单台电动机，除取Kx=1外，还应考虑电动机的效率η，即实际计算负荷取Pjs=Ps/η。（4）用查表法确定Kx值时，可参考表1。(三)总配电箱、分配电箱和开关箱的负荷计算根据规范的要求，施工现场临时用电必须遵守三项基本原则：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护（即总配电箱和开关箱中必须设漏电开关）。因此，必须对各级的负荷分别进行计算，作为选择配电线和开关电器的依据。1、总配电箱的负荷计算为了简化计算，根据工地施工经验，施工现场总的视在计算负荷（又称总用电量）可按下式计算：Sjs=(1.05-1.1)(K1ΣP1/cosΦ+K2ΣPs+K3ΣP3+K4ΣP4)式中Sjs---供电设备总的视在计算负荷（总用电量）（KVA）P1----电动机额定功率（KW）P2----电焊机额定容量（KVA）P3----室内照明容量（KW）P4----室外照明容量（KW）cosΦ---电动机的平均功率因数（在施工现场最高为0.75-1.78，一般为0.65-0.75）；2、分配电箱的负荷计算规范规定：“分配电箱鱼开关箱的距离不得超过30米。”在这个区域内临时用电设备不多，故在负荷计算时一般不进行分组。此时，据经验可采用需要系数为0.9-1.0（设备台数较少时取1.0，较少多时取0.9），功率因数可取电动的平均功率因数。当设备较多时，可按上述总配电箱负荷的计算方法计算分配电箱的负荷。3、开关箱的负荷计算规范规定，从开关箱向用电设备配电，实行“一级一闸”制，且开关向与其控制的固定是用电设备的水平距离不宜超过3米。因此，开关箱的计算负荷，实际上是单台用电设备的计算负荷。（1）对连续工作制的单台用电设备，其计算负荷Pjs应考虑设备的效率，即Pjs=Ps/η=Pe/η(2)对于电焊机等断续工作制的设备，其计算负荷Pjs：Pjs=Ps=Se*cosΦ式中Ps---经换算后的设备容量；Pe、Se---分别为设备的额定功率和额定容量；η----...
