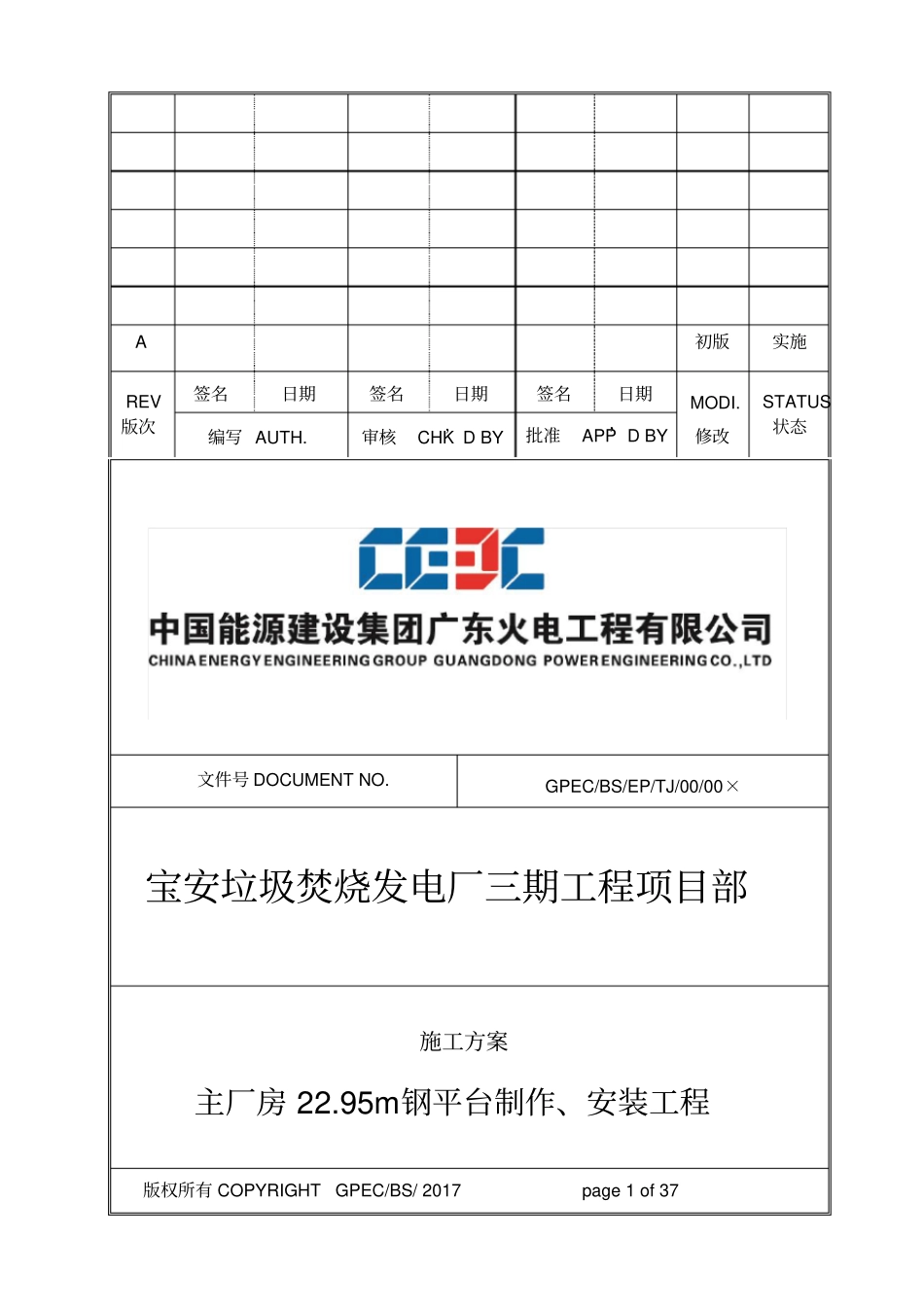

A初版实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK’DBY批准APP’DBY文件号DOCUMENTNO.GPEC/BS/EP/TJ/00/00×宝安垃圾焚烧发电厂三期工程项目部施工方案主厂房22.95m钢平台制作、安装工程版权所有COPYRIGHTGPEC/BS/2017page1of37目录1.施工概述......................................22.编制依据......................................13.必备条件......................................14.施工需要的主要机、工具........................35.施工工序关键的质量控制点......................56.作业流程......................................87.作业程序内容..................................88.相关计算.....................................289.质量控制措施.................................2810.组织和安全措施...............................3311.附录.........................................40发文范围：（共×份）归档夹类:施工方案夹号：×发文份数发文份数发文份数项目经理E物资部E锅炉工区项目副经理（总工）E计财部（合同）焊接工区项目副经理E计财部（财务）电控工区项目书记施工管理部E综合工区副总工程师E技术室E调试工区安全部E计划信息室金检工区质环部E土建工区综合管理部汽管工区文件中心归档备查项目经理E物资部E锅炉工区注：“E”表示后台服务器上查阅。本版文件于年月日开始实施。批准人：1.施工概述1.1.工作内容、范围、主要参数及结构特点主厂房22.95m钢平台分布区域为2~23轴/C6-D列（三区、四区）。其中箱梁800×1800×30×2021支、焊接H型钢梁（900×400×14×25、700×400×10×20、300×200×6×10）23支。钢平台总面积约3230㎡，总重量711.39t(不含压型钢板）。所有外露钢结构除锈选用喷砂除锈，除锈等级为Sa2.5级，钢结构防腐涂层底漆：环氧富锌底漆涂层数2层厚度70μm中间漆：环氧云铁中间漆涂层数2层厚度60μm面漆：聚氨酯面漆2层厚度50μm总厚度180μm，且根据图纸要求钢梁等主受力构件耐火极限为1.5小时，所用防火涂料具体参数待设计方、业主商定。本工程平台钢梁进行场外制作，组装完成后运至场内进行吊装。重量一览表序号名称部位数量单重(t)总重(t)备注13-GL1a/4-GL1aC6~D列：9-12轴、22~23轴620.254121.52423-GL1/4-GL1C6~D列：3-8轴、13~21轴1519.885298.27533-GL2/4-GL2C6~D列：3-23轴51/109.2343-GL3/4-GL3C6~D列：3-23轴144/133.21453-GL4/4-GL4C6~D列：3-23轴51/6.6076GZD-1~33-GL1a/4-GL1a3-GL1/4-GL192/21.2697节点1~6//19.035梁之间连接件8合计709.154工期计划：主厂房22.95m钢平台制作、安装工期计划60天。2.编制依据2.1.《钢结构工程施工质量验收规范》GB50205-2001；2.2.本工程主厂房结构施工相关图纸44-209Y7；2.3.《D1100-63锤头塔式起重机工况表》；2.4.《TC7035B塔式起重机工况表》；2.5.《钢结构焊接规范》GB50661-2011；2.6.《建筑钢结构防腐蚀技术规程》JGJ/T251-2011；2.7.《电力建设施工质量验收及评价规程〈第8部分：加工配制〉DL/T5210.8-2009；2.8.《工程测量规范》GB50026-2007；2.9.《电力建设施工技术规范》DL5190.1-2012；2.10.《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012；2.11.《电力建设安全健康与环境管理规定》2008版；2.12.《电力建设安全工作规程》第1部分：火力发电DL5009.1-2014；2.13.《建筑施工手册》第5版及《建筑施工计算手册》第3版；2.14.《火力发电工程建设标准强制性条文实施指南》2013年版；2.15.《介休2×35万千瓦低热值煤发电新建项目施工组织设计-建筑专业篇》；2.16.《电力建设消除施工质量通病守则》合订本；2.17.相关商务文件；2.18.我司相关体系文件及项目管理制度。3.必备条件3.1.组织机构总工生产经理项目经理3.2.开工应具备的条件?开工报告审批完成；?施工方案编制完成、经审批合格；?施工图纸齐全，并经会审；对于有关施工技术要求已掌握。?施工前由技术人员组织安全、技术交底，施工人员熟悉图纸设计、施工方法、质量标准及安全文明施工要求，严格按程序和技术要求施工；?C6、D排牛腿施工完毕并经各级单位验...
