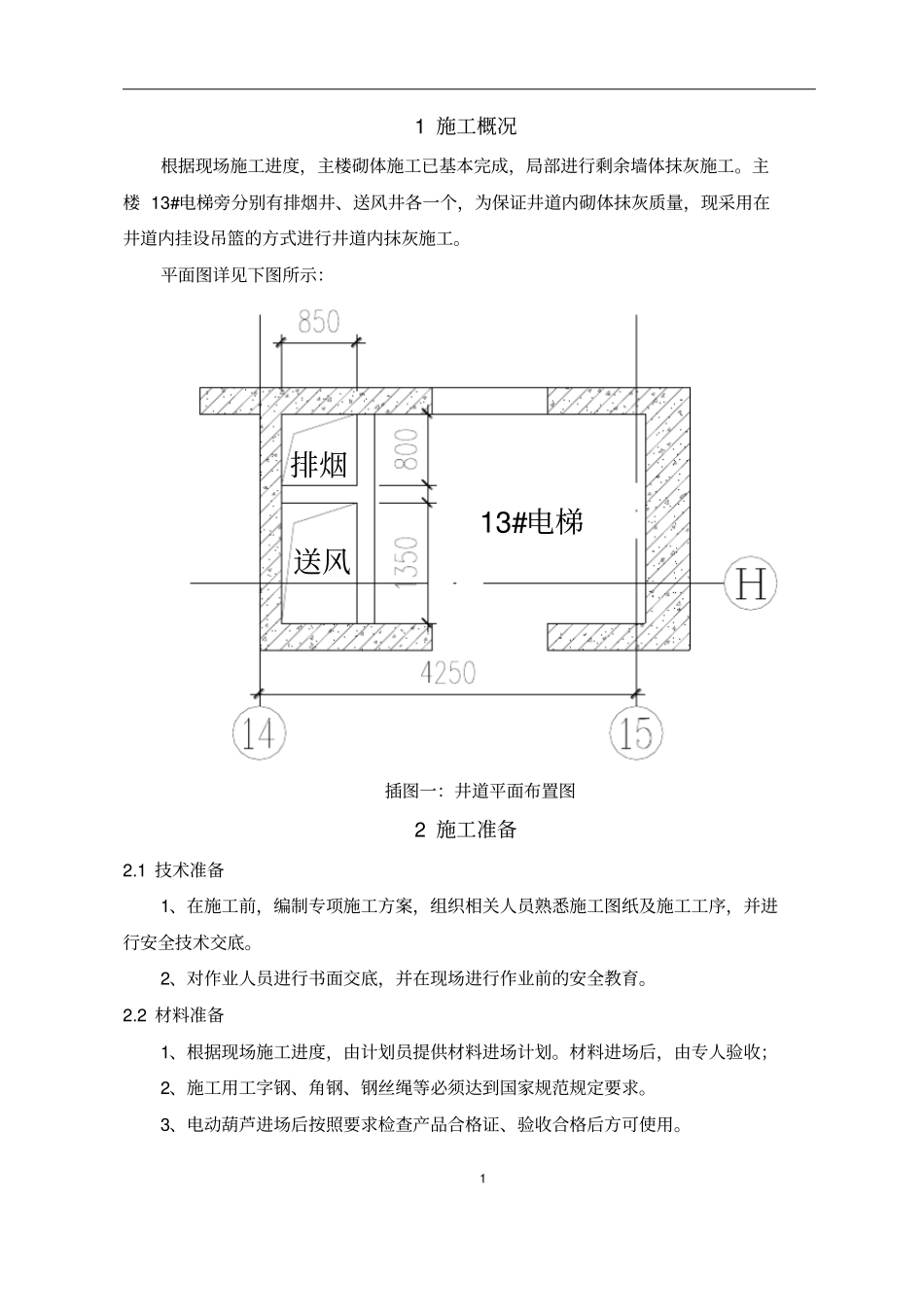

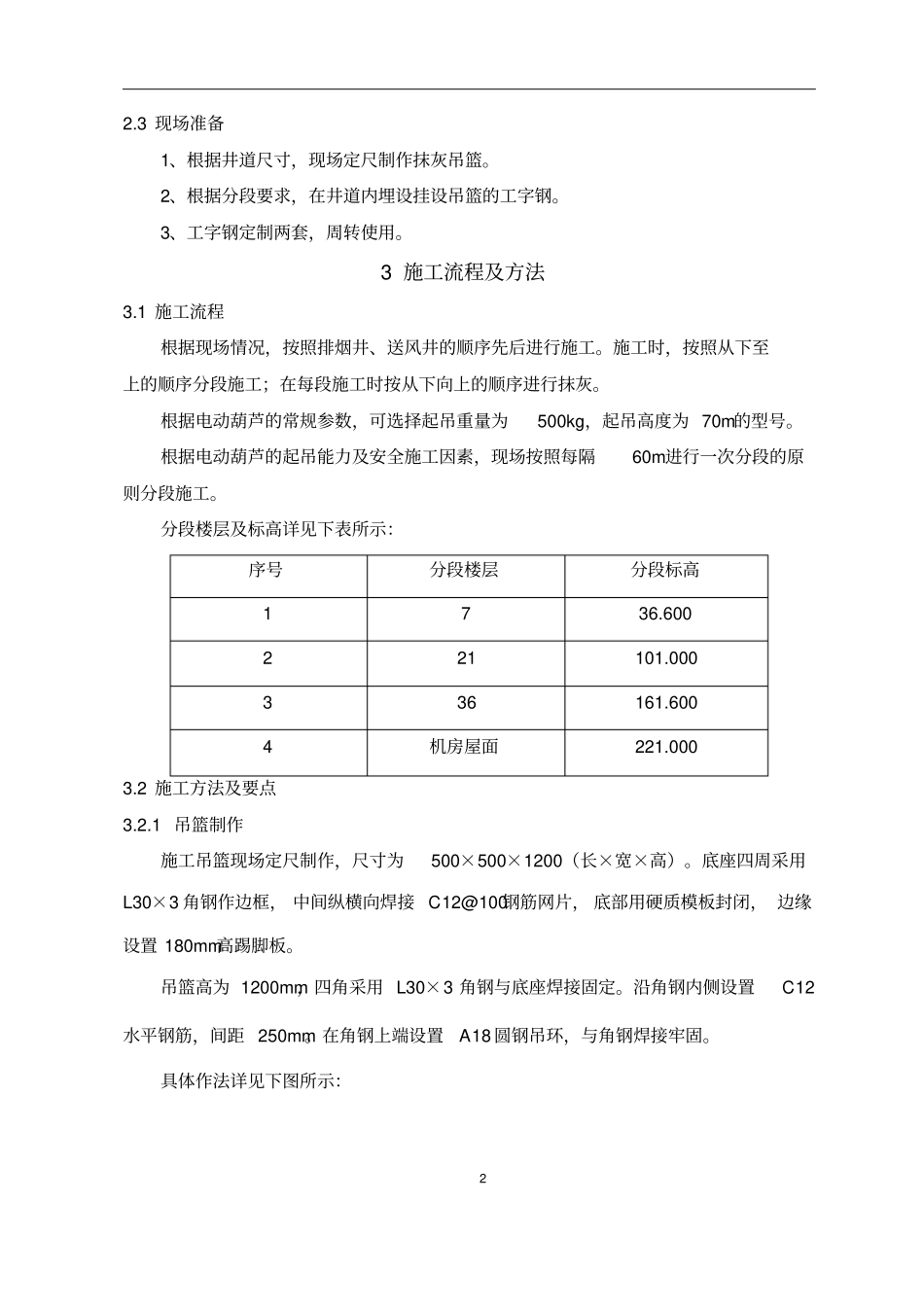

目录1施工概况.........................................................12施工准备.........................................................12.1技术准备.......................................................12.2材料准备.......................................................12.3现场准备.......................................................23施工流程及方法...................................................23.1施工流程.......................................................23.2施工方法及要点.................................................23.2.1吊篮制作...................................................23.2.2吊篮安装施工...............................................43.2.3井道抹灰施工...............................................73.2.4吊篮周转...................................................73.2.5吊篮拆除...................................................94、安全注意事项....................................................911施工概况根据现场施工进度，主楼砌体施工已基本完成，局部进行剩余墙体抹灰施工。主楼13#电梯旁分别有排烟井、送风井各一个，为保证井道内砌体抹灰质量，现采用在井道内挂设吊篮的方式进行井道内抹灰施工。平面图详见下图所示：排烟送风13#电梯插图一：井道平面布置图2施工准备2.1技术准备1、在施工前，编制专项施工方案，组织相关人员熟悉施工图纸及施工工序，并进行安全技术交底。2、对作业人员进行书面交底，并在现场进行作业前的安全教育。2.2材料准备1、根据现场施工进度，由计划员提供材料进场计划。材料进场后，由专人验收；2、施工用工字钢、角钢、钢丝绳等必须达到国家规范规定要求。3、电动葫芦进场后按照要求检查产品合格证、验收合格后方可使用。22.3现场准备1、根据井道尺寸，现场定尺制作抹灰吊篮。2、根据分段要求，在井道内埋设挂设吊篮的工字钢。3、工字钢定制两套，周转使用。3施工流程及方法3.1施工流程根据现场情况，按照排烟井、送风井的顺序先后进行施工。施工时，按照从下至上的顺序分段施工；在每段施工时按从下向上的顺序进行抹灰。根据电动葫芦的常规参数，可选择起吊重量为500kg，起吊高度为70m的型号。根据电动葫芦的起吊能力及安全施工因素，现场按照每隔60m进行一次分段的原则分段施工。分段楼层及标高详见下表所示：序号分段楼层分段标高1736.600221101.000336161.6004机房屋面221.0003.2施工方法及要点3.2.1吊篮制作施工吊篮现场定尺制作，尺寸为500×500×1200（长×宽×高）。底座四周采用L30×3角钢作边框，中间纵横向焊接C12@100钢筋网片，底部用硬质模板封闭，边缘设置180mm高踢脚板。吊篮高为1200mm，四角采用L30×3角钢与底座焊接固定。沿角钢内侧设置C12水平钢筋，间距250mm。在角钢上端设置A18圆钢吊环，与角钢焊接牢固。具体作法详见下图所示：3插图二：吊篮做法一插图三：吊篮做法二43.2.2吊篮安装施工1、工字钢吊点安装吊篮施工时，以16#工字钢作为电动葫芦及安全绳的受力吊挂构件。根据分段施工要求，在分段楼层处设置一根16#工字钢，靠剪力墙一端采用与L100×8角钢焊接的方式，用膨胀螺栓与剪力墙固定牢固，另外一端搁置在结构梁上。电动葫芦吊挂于工字钢下方，同时在工字钢下方焊接-8×100×100钢板，用于挂设安全绳及吊篮转用时临时吊挂吊篮。工字钢作用处墙体上开600×600洞口，便于作业人员操作及进出井道。工字钢两侧采用木枋与两侧墙体顶紧牢固，防止工字钢移动。具体做法详见下图：插图四：工字钢平面布置图5插图五：工字钢吊点做法插图六：工字钢细部做法6井道内工字钢和电动葫芦的安装与拆除时，可在搁置工字钢洞口处搭设临时操作架，架体上挂设专用操作篮进行作业。临时操作架借助13#电梯井道施工架体进行搭设，待架体搭设完成后，将操作篮挂于架体横杆上。根据13#电梯井道施工进度，与电梯施工单位提前沟通，在电梯施工完成前完成井道内的抹灰工作。作业人员在进行操作时必须设置两道以上安全措施。具体详见下图所...
