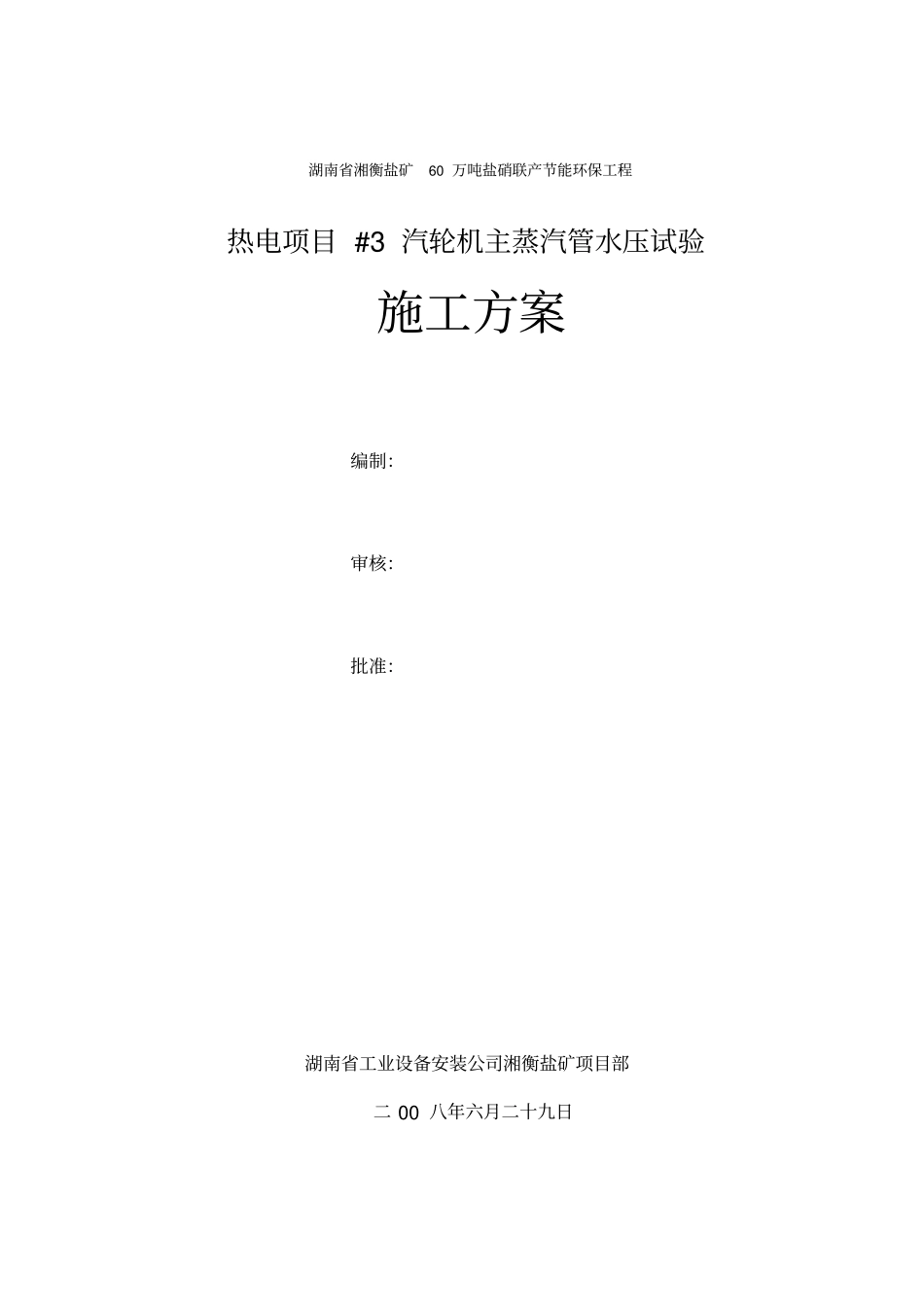

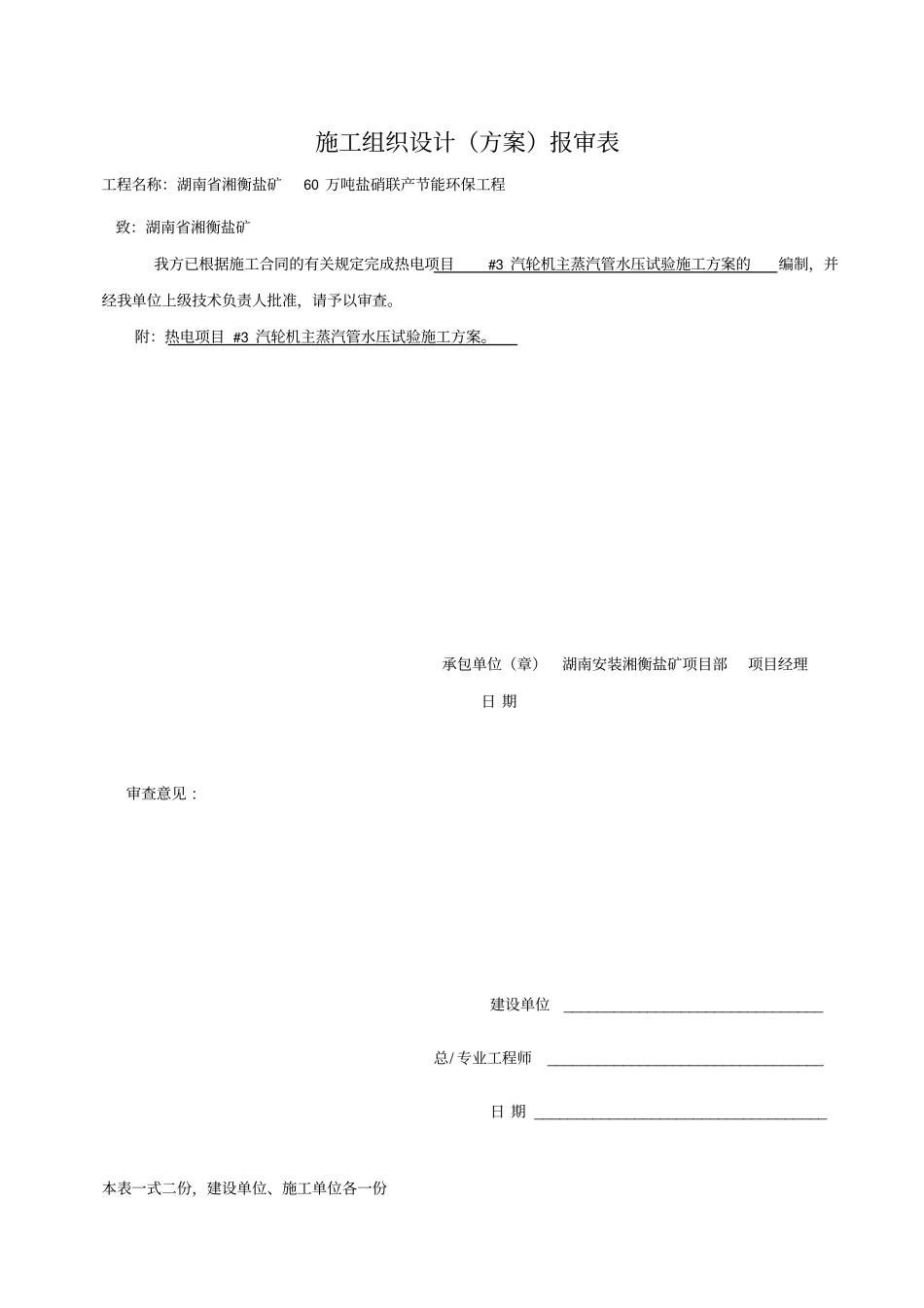

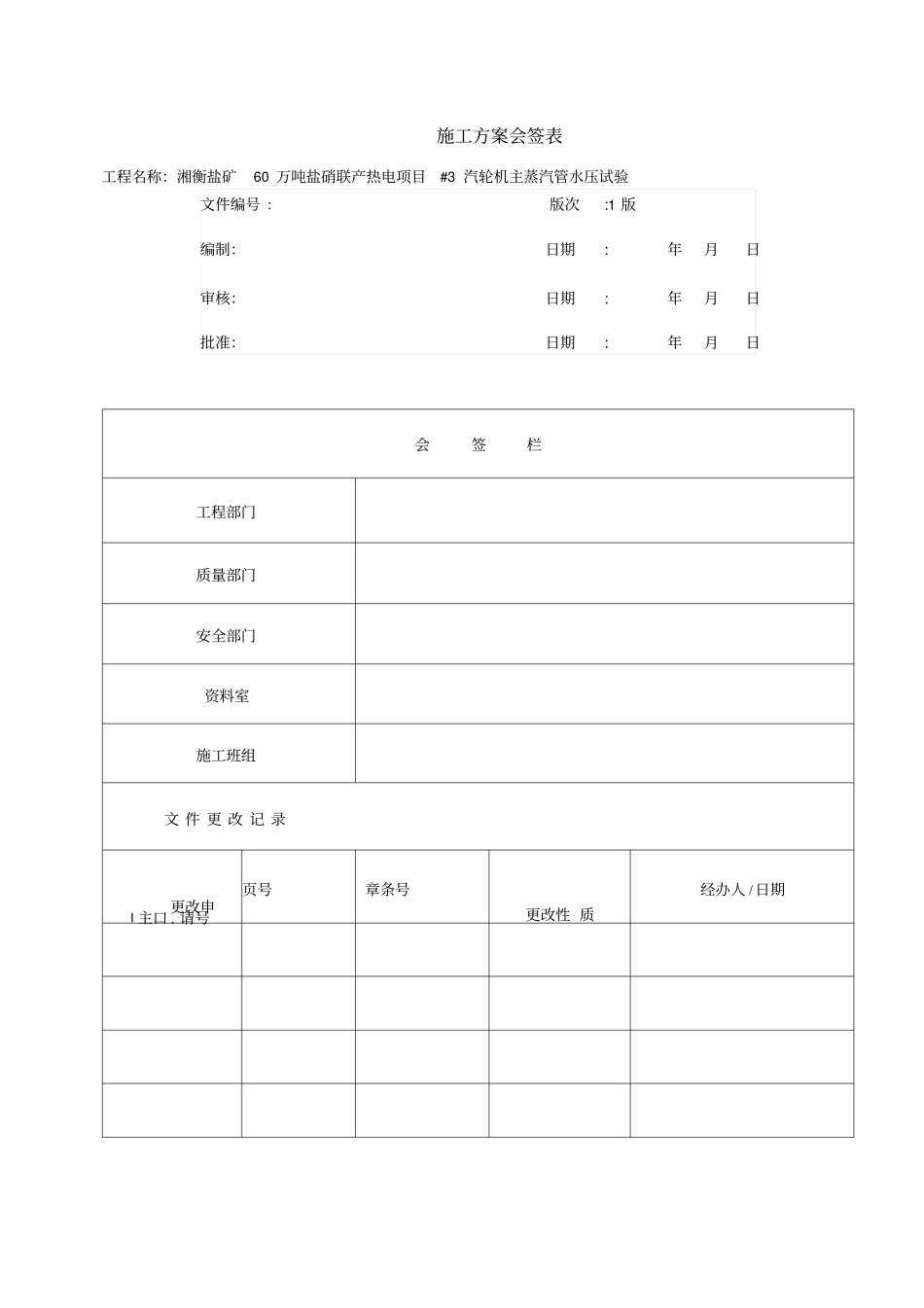

施工组织设计（方案）报审表工程名称：湖南省湘衡盐矿60万吨盐硝联产节能环保工程致：湖南省湘衡盐矿我方已根据施工合同的有关规定完成热电项目#3汽轮机主蒸汽管水压试验施工方案的编制，并经我单位上级技术负责人批准，请予以审查。附：热电项目#3汽轮机主蒸汽管水压试验施工方案。承包单位（章）湖南安装湘衡盐矿项目部项目经理日期审查意见:建设单位_______________________________总/专业工程师_________________________________日期___________________________________本表一式二份，建设单位、施工单位各一份湖南省湘衡盐矿60万吨盐硝联产节能环保工程热电项目#3汽轮机主蒸汽管水压试验施工方案编制：审核：批准：湖南省工业设备安装公司湘衡盐矿项目部二00八年六月二十九日施工方案会签表工程名称：湘衡盐矿60万吨盐硝联产热电项目#3汽轮机主蒸汽管水压试验文件编号：版次:1版编制：日期:年月日审核：日期:年月日批准：日期:年月日会签栏工程部门质量部门安全部门资料室施工班组文件更改记录更改申I主口.请号页号章条号更改性质经办人/日期#3汽轮机主蒸汽管水压试验施工方案一概述1.1试压范围：A锅炉集汽集箱出口电动阀门（DN300PNIOMPa至#3汽轮机主汽门。B减温减压间主蒸汽管阀门（DN250PNIOMPa至#2汽轮机联络母管接口1.2设计参数：主蒸汽管道的工作参数：工作压力3.82MPa、工作温度450C,管道水压试验压力为4.8Mpa（设计压力的1.25倍）。1.3试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求；检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。二、编制依据2.1.施工方案编制依据《电力建设施工及验收技术规范（火力发电厂管道篇）》DL5031-94《电力建设施工及验收技术规范（火力发电厂焊接篇）》DL5007-92《火力发电厂焊接技术规程》DL/T869-2004相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。3.2试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1.5?2.0倍，压力表不得少于两块，本次试压准备采用量程为10MPa的压力表3.3符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水，升压，放水，排气，等设施统统应全部装好；试压设备已准备齐全。3.4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。3.6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离。3.7、在泵出口的试压临时管道上装一只PN10MPaE力表；在管道中段容易观察处安装一只PN10MPa压力表。3.8、准备好水压试验记录，准备必须的检查和修理工具并准备两对对讲机。3.9、准备好水压试验用的水源，水压试验用水必须是通过化学处理的除盐水，试压用水拟考虑从现有给水泵进水管道上接临时管至试压泵和主蒸汽管；除盐水和试压泵出口高压水从主蒸汽管电动阀门旁路管道进入主蒸汽管。四、试验步骤和方法：4.1、锅炉集汽集箱出口电动阀门（DN300PN10MPa至#3汽轮机主汽门这段主蒸汽管试压时先将锅炉集汽集箱出口电动阀门（DN300PN10MPa关闭，将减温减压间主蒸汽管阀门（DN250PN10MPa）关闭，将#3汽轮机主汽门前的电动阀门（DN350PN10MPa关闭。4.2、打开排气阀上水，当排气阀上冒水2分钟左右关闭该排气阀，至试压管道满水为止。4.3、启动电动试压泵缓慢升压，升压过程应缓慢均衡，一般每分钟升压速度w0.3Mpa；达到工作压力后，每分钟升压速度w0.1Mpa。当压力升至设计工作压力的50%（1。91MPa）时暂停升压并对整个系统进行检查，若没发现渗漏，继续升至试验压力4.8Mpa。4.4、当升至试验压力4.8Mpa后，稳压5分钟，此时严禁进行检查，严禁在所有试压范围内管道上进行焊接和敲击，稳压10分钟降至工作压力即3。82Mpa后，进行全面检查，停压时间根据查漏工作需要而定；若一切正常则再次升至试验压力。4.5水压试验合格标准：水压试验符合下列所有要求时，即认为水压试验合格。a、设计试验压力(即4.8Mpa)状态下，5分钟内压力...
