经典探究串并联电路的电流练习题VIP免费

经典探究串并联电路的电流练习题_第1页
1/10
经典探究串并联电路的电流练习题_第2页
2/10
经典探究串并联电路的电流练习题_第3页
3/10

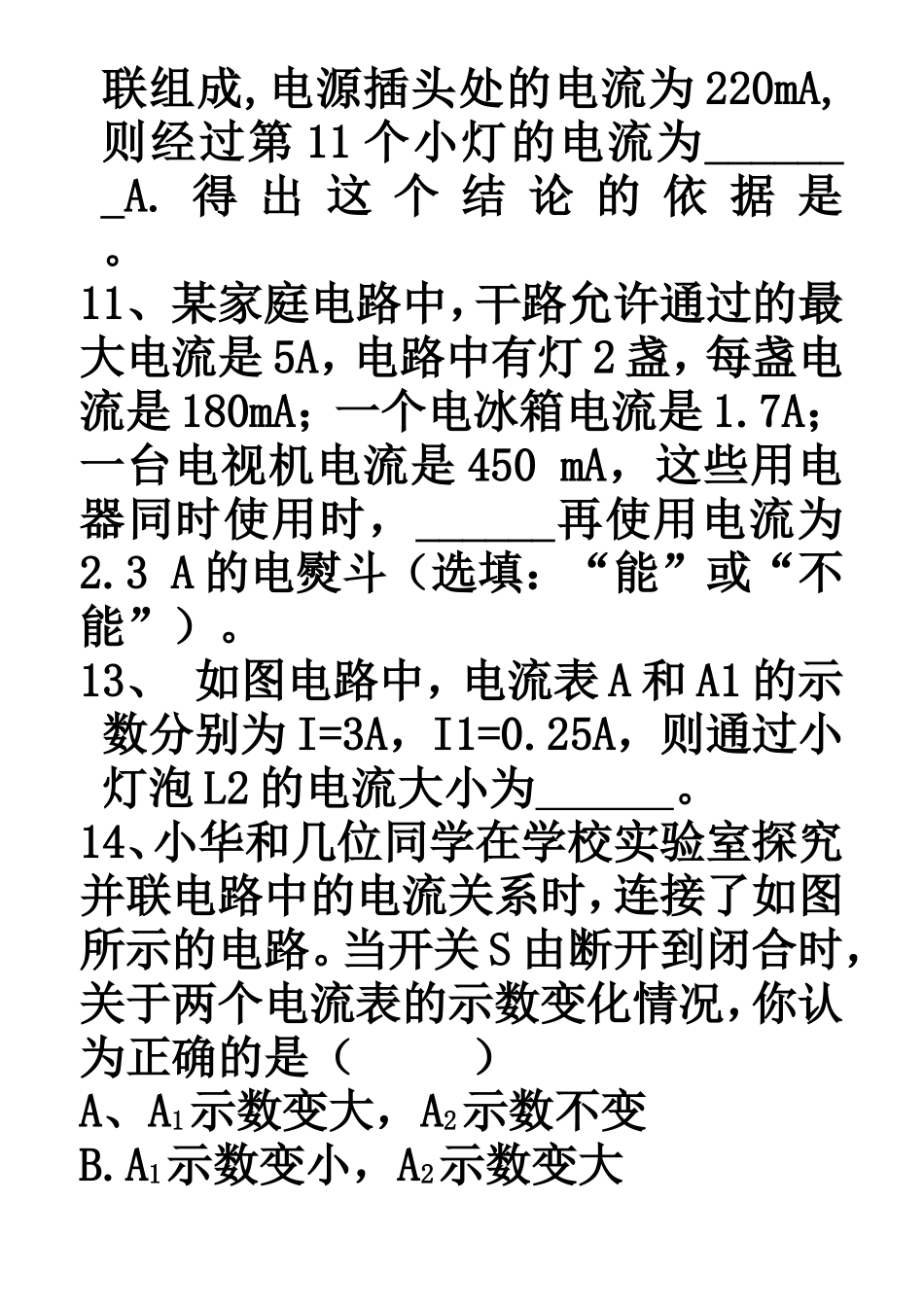

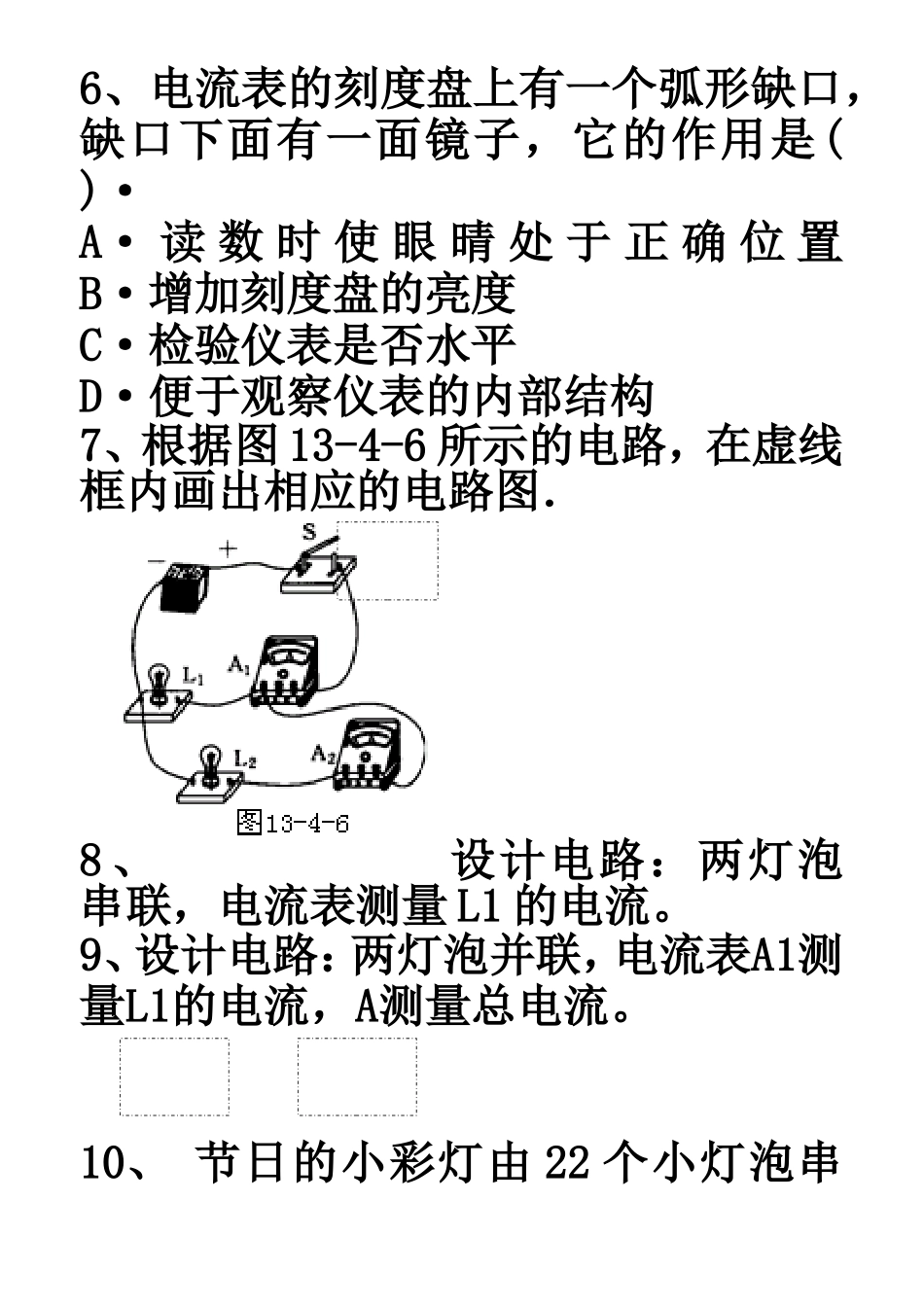

探究串并联电路的电流练习题2、读数或标出指针的位置3、I1=1.8×104μA,I2=35mA,I3=0.022A,则I1、I2、I3之间的大小关系是_________4、小红在使用电流表测量电流时,发现表的指针向有刻度的反方向偏转,这是因为______________________;而小丽却发现她的电流表的指针偏转很大,超过了有刻度的地方,这是因为。5、小丽在做实验时将电流表的“-”接线柱和“0.6A”接线柱接入电路中进行测量,但是在读数时粗心的她却按照“3A”的量程读数,读出的电流值为1.2A,而电路中实际的电流值应是_________。6、电流表的刻度盘上有一个弧形缺口,缺口下面有一面镜子,它的作用是()·A·读数时使眼晴处于正确位置B·增加刻度盘的亮度C·检验仪表是否水平D·便于观察仪表的内部结构7、根据图13-4-6所示的电路,在虚线框内画出相应的电路图.8、设计电路:两灯泡串联,电流表测量L1的电流。9、设计电路:两灯泡并联,电流表A1测量L1的电流,A测量总电流。10、节日的小彩灯由22个小灯泡串联组成,电源插头处的电流为220mA,则经过第11个小灯的电流为_______A.得出这个结论的依据是。11、某家庭电路中,干路允许通过的最大电流是5A,电路中有灯2盏,每盏电流是180mA;一个电冰箱电流是1.7A;一台电视机电流是450mA,这些用电器同时使用时,______再使用电流为2.3A的电熨斗(选填:“能”或“不能”)。13、如图电路中,电流表A和A1的示数分别为I=3A,I1=0.25A,则通过小灯泡L2的电流大小为。14、小华和几位同学在学校实验室探究并联电路中的电流关系时,连接了如图所示的电路。当开关S由断开到闭合时,关于两个电流表的示数变化情况,你认为正确的是()A、A1示数变大,A2示数不变B.A1示数变小,A2示数变大C.A1示数变大,A2示数变小D.A1示数不变,A2示数变大15、在图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,通过灯泡L2的电流为0.4A.试根据图甲将图乙中的实物用铅笔线表示导线连接起来.16、通过47cm彩电的电流约200mA=A,电子计算器的电流为130μA=A。17、下面的做法中有可能打弯电流表指针的是()A、所测电流超过量程B、将“+”“一”接线柱接反C、试触时动作不迅捷D、电流表没接在电路中18.下列说中正确的是().A.串联电路中的各处电流是不变的B.串联电路各处的电流也可能会不等C.并联电路中干路中的电流一定大于任一支路中的电流D.并联电路中各支路中的电流一定相等19.连接在同一电路中的甲、乙两灯,已知1min内通过甲灯的电量是12C,1S内通过乙灯的电量是0.3C。则通过两灯的电流之比是_____,由此可知,甲、乙两灯是_____联的。20.某同学家中有一台电视机、一台电冰箱、一盏日光灯和一台电风扇,它们工作时的电流是180毫安、1.5安、120毫安和320毫安,当它们同时工作时,干路中的电流是__安。21.用电流表测电流时,某同学接入电路的是0~0.6A的量程,却在0~3A的量程中读成2.4A,则实际测得的电流应是。22.某同学在用电流表测量电流时,发现表针向反方向偏转,这是因为__________;另一同学发现表针偏转角度很大,越过了有刻度的部分,指在没有刻度的地方,这是因为___________;还有一个同学发现指针偏转角度很小,他应该___________________。23.甲、乙两根导线分别通过1安和2安的电流,下列说法正确的是:()A.甲导线的通电时间长B.乙导线的通电时间长C.通过乙导线的电流强度大D.通过乙导线的电量大24.如图7所示,A1、A2、A3三个电流表的示数分别为I1、I2、I3,则有()A.I1=I2+I3B.I1=I2=I3C.I1>I2>I3D.I1
