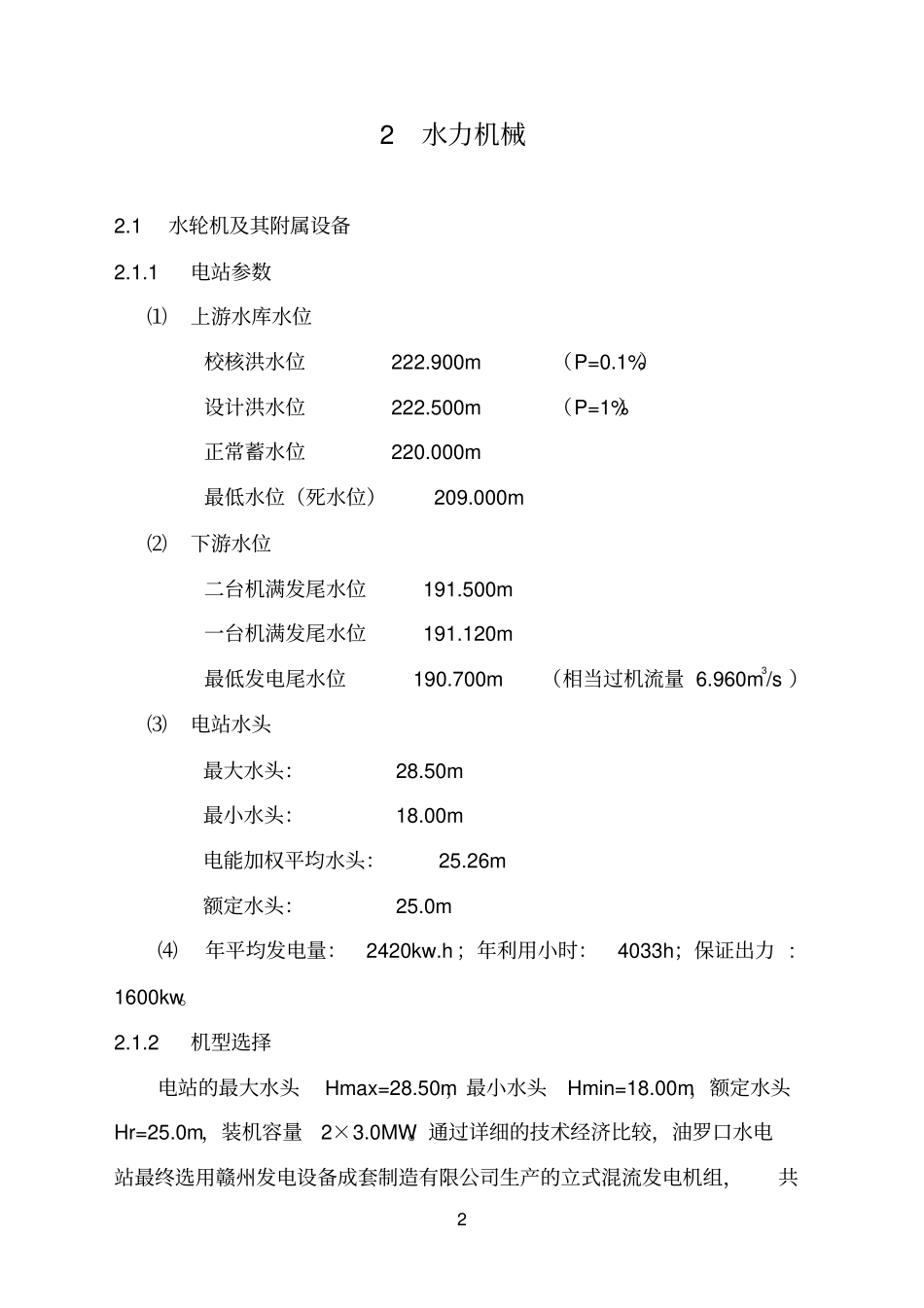

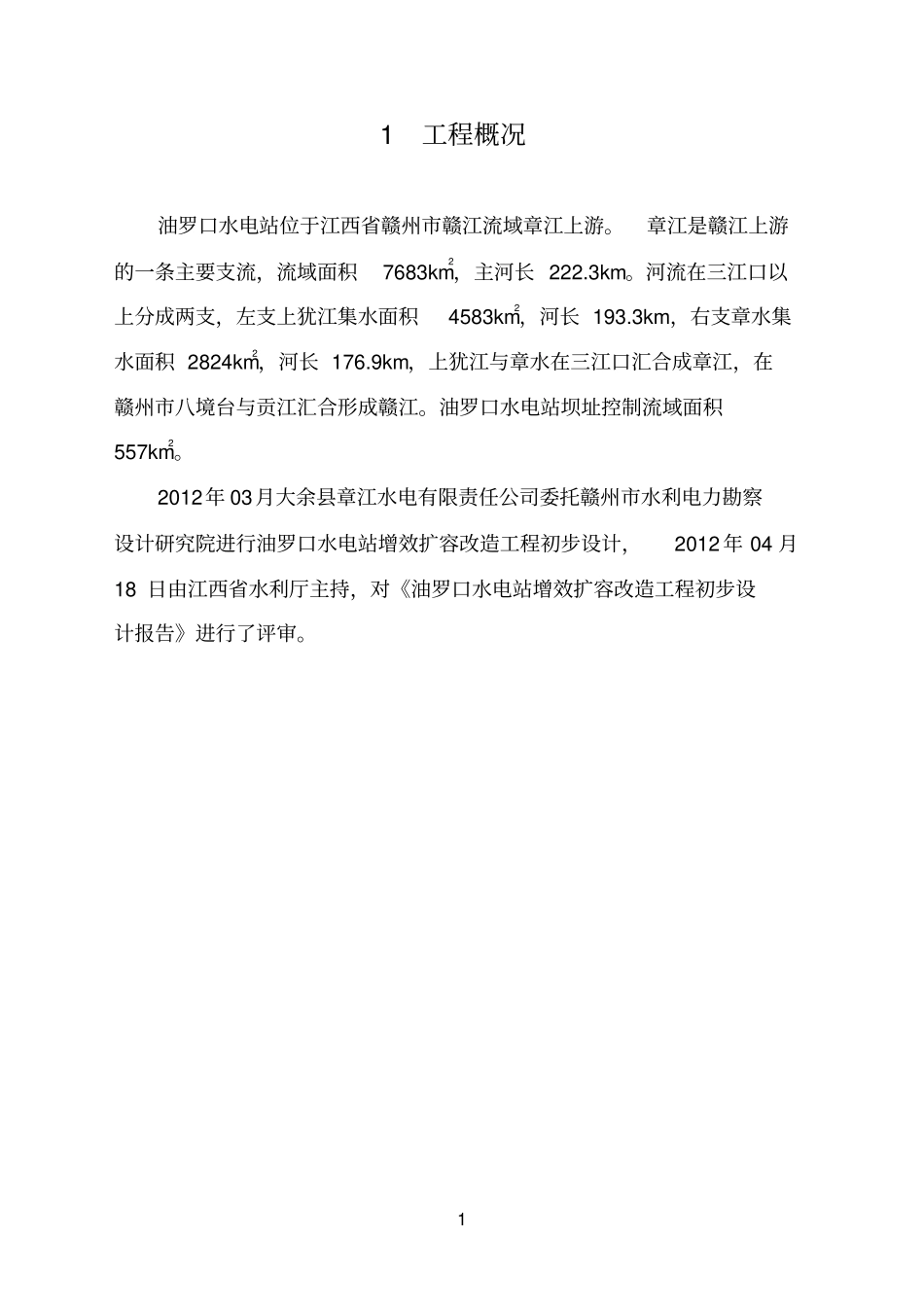

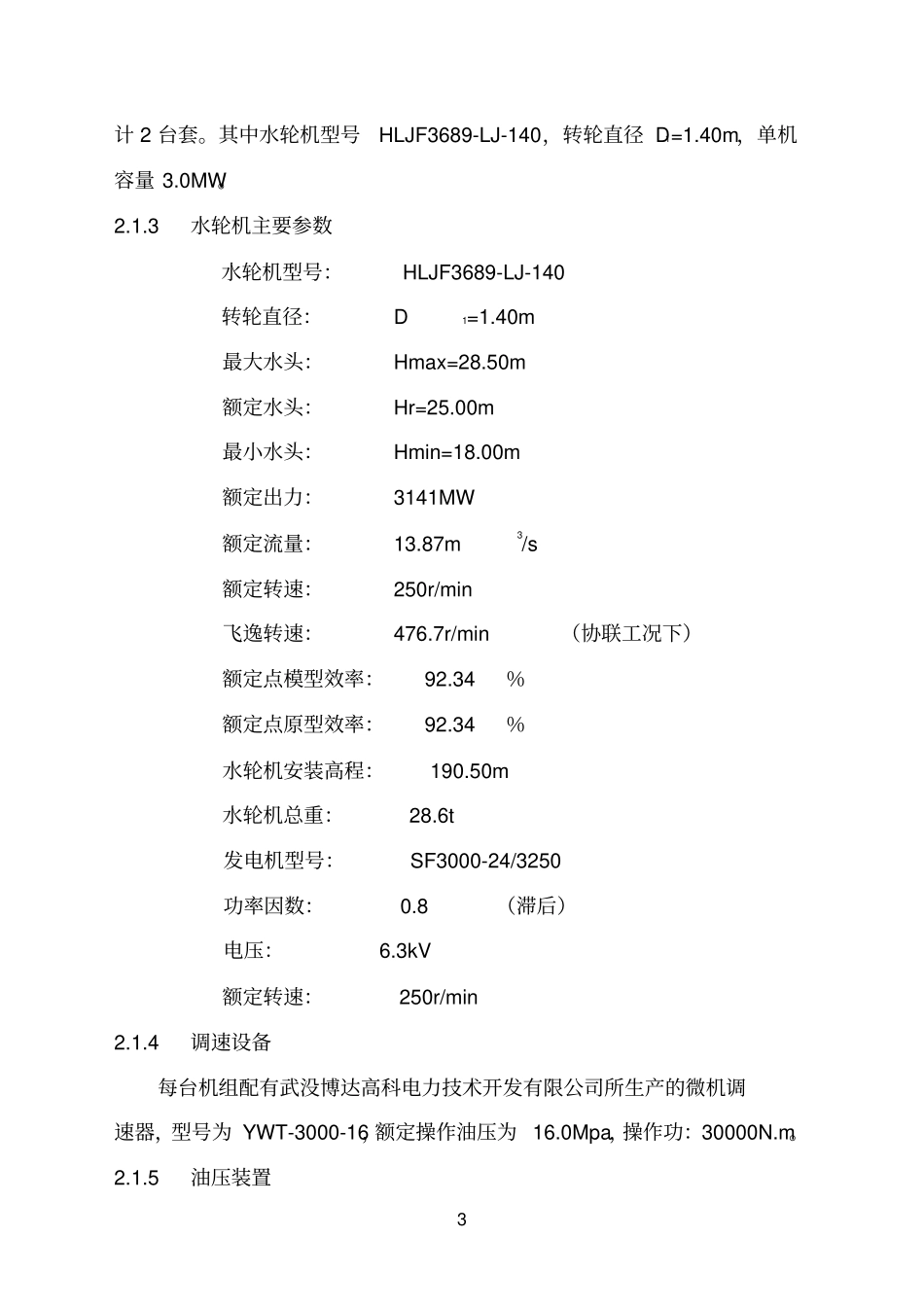

11工程概况油罗口水电站位于江西省赣州市赣江流域章江上游。章江是赣江上游的一条主要支流，流域面积7683km2，主河长222.3km。河流在三江口以上分成两支，左支上犹江集水面积4583km2，河长193.3km，右支章水集水面积2824km2，河长176.9km，上犹江与章水在三江口汇合成章江，在赣州市八境台与贡江汇合形成赣江。油罗口水电站坝址控制流域面积557km2。2012年03月大余县章江水电有限责任公司委托赣州市水利电力勘察设计研究院进行油罗口水电站增效扩容改造工程初步设计，2012年04月18日由江西省水利厅主持，对《油罗口水电站增效扩容改造工程初步设计报告》进行了评审。22水力机械2.1水轮机及其附属设备2.1.1电站参数⑴上游水库水位校核洪水位222.900m（P=0.1%）设计洪水位222.500m（P=1%）正常蓄水位220.000m最低水位（死水位）209.000m⑵下游水位二台机满发尾水位191.500m一台机满发尾水位191.120m最低发电尾水位190.700m（相当过机流量6.960m3/s）⑶电站水头最大水头：28.50m最小水头：18.00m电能加权平均水头：25.26m额定水头：25.0m⑷年平均发电量：2420kw.h；年利用小时：4033h；保证出力:1600kw。2.1.2机型选择电站的最大水头Hmax=28.50m，最小水头Hmin=18.00m，额定水头Hr=25.0m，装机容量2×3.0MW。通过详细的技术经济比较，油罗口水电站最终选用赣州发电设备成套制造有限公司生产的立式混流发电机组，共3计2台套。其中水轮机型号HLJF3689-LJ-140，转轮直径D1=1.40m，单机容量3.0MW。2.1.3水轮机主要参数水轮机型号：HLJF3689-LJ-140转轮直径：D1=1.40m最大水头：Hmax=28.50m额定水头：Hr=25.00m最小水头：Hmin=18.00m额定出力：3141MW额定流量：13.87m3/s额定转速：250r/min飞逸转速：476.7r/min（协联工况下）额定点模型效率：92.34％额定点原型效率：92.34％水轮机安装高程：190.50m水轮机总重：28.6t发电机型号：SF3000-24/3250功率因数：0.8（滞后）电压：6.3kV额定转速：250r/min2.1.4调速设备每台机组配有武没博达高科电力技术开发有限公司所生产的微机调速器，型号为YWT-3000-16，额定操作油压为16.0Mpa，操作功：30000N.m。2.1.5油压装置41台调速器配置1台油压装置。每台油压装置配置二台油泵。油压装置用油牌号：TSA46号汽轮机用油。油压装置主要由:压力油罐、回油箱等组成。2.1.5进水主阀2台套进水主阀，型号：1750HD7×43H-10C，公称直径DN=1750mm，工作压力P=0.6MPa。2.1.6厂内起重设备电站主厂房内安装1台32/5t电动双钩慢速桥式起重机，跨度为9.5m。桥式起重机的主要性能参数如下：起升重量：主钩32t，副钩5t；起升高度：主钩20.0m，副钩22.0m；工作级别：A3（中级工作制）；起升速度：主钩1.81m/min，副钩7.0m/min；运行速度：大车30.0m/min，小车19.0m/min。2.2主厂房水力机械设备的布置2.2.1主厂房各层的设备布置主厂房总长度：27.70m，宽度：11.70m，其中，主机间长：22.50m，机组间距：7.00m；安装场位于主厂房的右侧（从上游往下游看），并与发电机层同高程，长度：7.40m，宽度：11.70m，电气副厂房布置在主厂房的上游侧。安装场主要供机组安装、大修所用，该层1个厂房消防栓和1个下水机副厂房楼梯孔。发电机层布置有2台水轮发电机，上游侧布置2蝶阀吊物孔，下游侧布置有2台机旁屏和2台调速器以及设有下水轮机层楼梯孔1个。水轮机层布置有2台水轮机及其油气水辅助系统的主要管路，在水轮5机机墩周围附近布置有高压顶起的高压油泵及其油箱，与水轮机层同高程设置为水机副厂房（安装场下），靠上游侧设有空压机室。靠下游侧设有透平油库、油处理室。蝶阀层右侧还布置有2台检修排水泵。主厂房另设慢速电动双钩桥式起重机1台，额定起重量：主钩32t，付钩5t，桥机跨度9.5m。2.2.2电站主厂房各高程电站主厂房各高程：厂房顶天花板高程：205.600m桥机轨顶面高程：202.080m发电机层高程：195.940m水轮机层高程：192.100m蝶阀层高程：188.900m机组安装高程：190.500m尾水管底板高程：186.550m2.3辅助机械设备（油、气、水系统）2.3.1技术供水系统本工程采用自流供水,分别从2根压力钢管处取水，每根取水管通过滤水器向供水总管供水，供水总管引出2根供水管向2台机...
