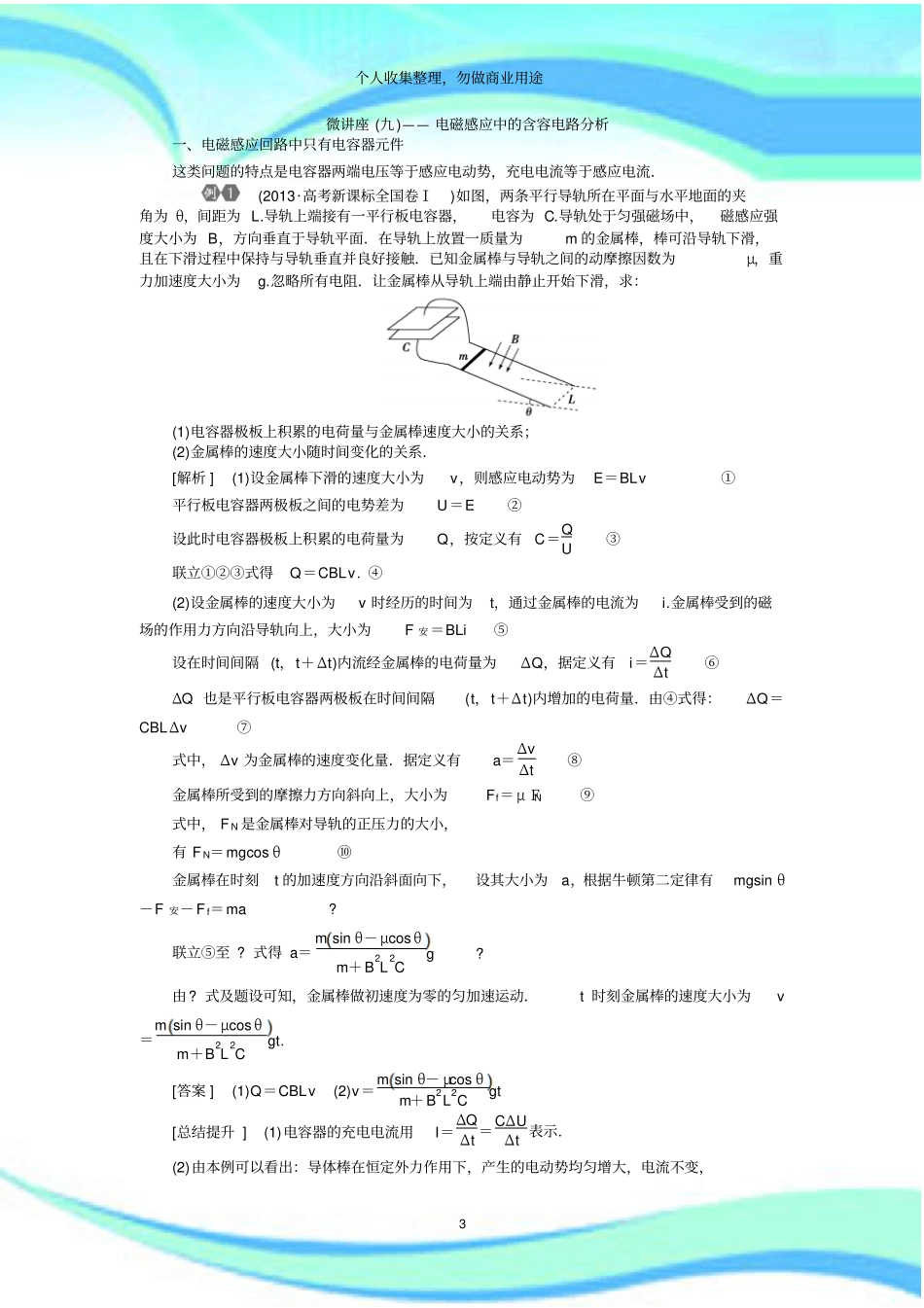

(九)——电磁感应中的含容电路分析2————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3微讲座(九)——电磁感应中的含容电路分析一、电磁感应回路中只有电容器元件这类问题的特点是电容器两端电压等于感应电动势，充电电流等于感应电流．(2013·高考新课标全国卷Ⅰ)如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面．在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触．已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g.忽略所有电阻．让金属棒从导轨上端由静止开始下滑，求：(1)电容器极板上积累的电荷量与金属棒速度大小的关系；(2)金属棒的速度大小随时间变化的关系．[解析](1)设金属棒下滑的速度大小为v，则感应电动势为E＝BLv①平行板电容器两极板之间的电势差为U＝E②设此时电容器极板上积累的电荷量为Q，按定义有C＝QU③联立①②③式得Q＝CBLv.④(2)设金属棒的速度大小为v时经历的时间为t，通过金属棒的电流为i.金属棒受到的磁场的作用力方向沿导轨向上，大小为F安＝BLi⑤设在时间间隔(t，t＋Δt)内流经金属棒的电荷量为ΔQ，据定义有i＝ΔQΔt⑥ΔQ也是平行板电容器两极板在时间间隔(t，t＋Δt)内增加的电荷量．由④式得：ΔQ＝CBLΔv⑦式中，Δv为金属棒的速度变化量．据定义有a＝ΔvΔt⑧金属棒所受到的摩擦力方向斜向上，大小为Ff＝μFN⑨式中，FN是金属棒对导轨的正压力的大小，有FN＝mgcosθ⑩金属棒在时刻t的加速度方向沿斜面向下，设其大小为a，根据牛顿第二定律有mgsinθ－F安－Ff＝ma?联立⑤至?式得a＝msinθ－μcosθm＋B2L2Cg?由?式及题设可知，金属棒做初速度为零的匀加速运动．t时刻金属棒的速度大小为v＝msinθ－μcosθm＋B2L2Cgt.[答案](1)Q＝CBLv(2)v＝msinθ－μcosθm＋B2L2Cgt[总结提升](1)电容器的充电电流用I＝ΔQΔt＝CΔUΔt表示．(2)由本例可以看出：导体棒在恒定外力作用下，产生的电动势均匀增大，电流不变，个人收集整理，勿做商业用途4所受安培阻力不变，导体棒做匀加速直线运动．二、电磁感应回路中电容器与电阻并联问题这一类问题的特点是电容器两端的电压等于与之并联的电阻两端的电压，充电过程中的电流只是感应电流的一支流．稳定后，充电电流为零．如图所示，质量为M的导体棒ab，垂直放在相距为l的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B、方向垂直于导轨平面向上的匀强磁场中．左侧是水平放置、间距为d的平行金属板，R和Rx分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节Rx＝R，释放导体棒，当导体棒沿导轨匀速下滑时，求通过导体棒的电流I及导体棒的速率v.(2)改变Rx，待导体棒沿导轨再次匀速下滑后，将质量为m、带电荷量为＋q的微粒水平射入金属板间，若它能匀速通过，求此时的Rx.[解析](1)对匀速下滑的导体棒进行受力分析如图所示．导体棒所受安培力F安＝BIl①导体棒匀速下滑，所以F安＝Mgsinθ②联立①②式，解得I＝MgsinθBl③导体棒切割磁感线产生感应电动势E＝Blv④由闭合电路欧姆定律得I＝ER＋Rx，且Rx＝R，所以I＝E2R⑤联立③④⑤式，解得v＝2MgRsinθB2l2.(2)由题意知，其等效电路图如图所示．由图知，平行金属板两板间的电压等于Rx两端的电压．设两金属板间的电压为U，因为导体棒匀速下滑时的电流仍为I，所以由欧姆定律知U＝IRx⑥要使带电的微粒匀速通过，则mg＝qUd⑦联立③⑥⑦式，解得Rx＝mBldMqsinθ.[答案](1)MgsinθBl2MgRsinθB2l2(2)mBldMqsinθ[总结提升]在这类问题中，导体棒在恒定外力作用下做变加速运动，最后做匀速运动．1．(单选)如图所示，两光滑平行金属导轨间距为L，直导线MN个人收集整理，勿做商业用途5垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B.电容器的电容为C，除电阻R外，导轨和导线的电阻均不计．现给导线MN一...
