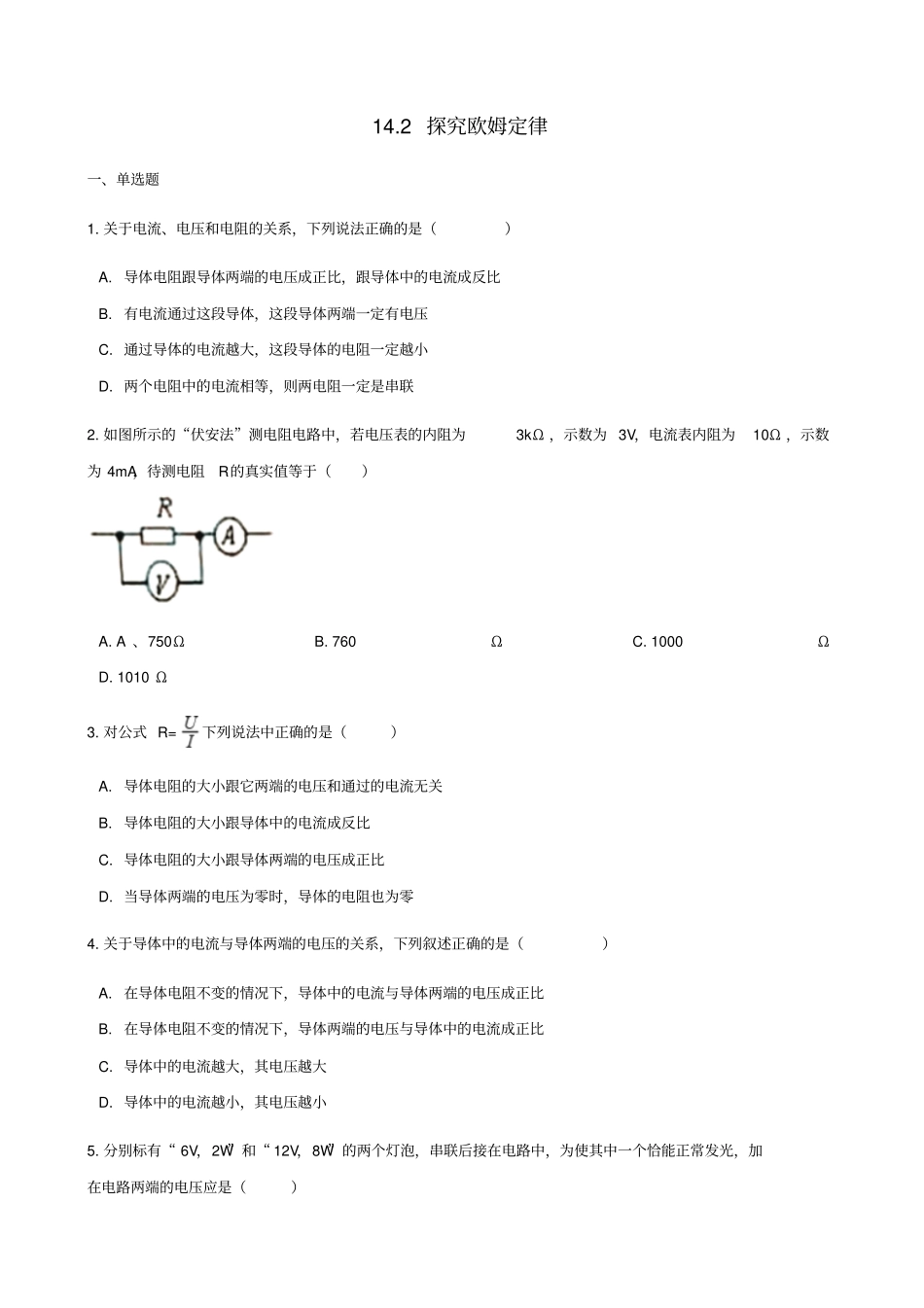

14.2探究欧姆定律一、单选题1.关于电流、电压和电阻的关系，下列说法正确的是（）A.导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B.有电流通过这段导体，这段导体两端一定有电压C.通过导体的电流越大，这段导体的电阻一定越小D.两个电阻中的电流相等，则两电阻一定是串联2.如图所示的“伏安法”测电阻电路中，若电压表的内阻为3kΩ，示数为3V，电流表内阻为10Ω，示数为4mA，待测电阻R的真实值等于（）A.A、750ΩB.760ΩC.1000ΩD.1010Ω3.对公式R=下列说法中正确的是（）A.导体电阻的大小跟它两端的电压和通过的电流无关B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小跟导体两端的电压成正比D.当导体两端的电压为零时，导体的电阻也为零4.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是（）A.在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B.在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C.导体中的电流越大，其电压越大D.导体中的电流越小，其电压越小5.分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）2A.6VB.12VC.18VD.24V6.从欧姆定律可导出R=，下列说法正确的是（）A.当电压为0时，电阻为0B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍D.不管电压或电流如何变化，电阻不变7.某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A.a是定值电阻的图象，b是灯泡的图象B.b是灯泡的图象，c是定值电阻的图象C.a是灯泡的图象，c是定值电阻的图象D.b是定值电阻的图象，c是灯泡的图象8.在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图所示．根据图线可知（）A.甲导体的电阻比乙的大B.乙导体的电阻比甲的大C.甲、乙的电阻一样大D.无法比较甲、乙的电阻大小9.根据欧姆定律公式I=可以导出R=，由公式得出的正确结论是（）A.导体电阻的大小跟导体两端电压成正比B.导体电阻的大小跟导体中电流成反比3C.导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D.导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关二、填空题10.如图所示的伏安法测电阻电路中，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA．待测电阻R的真实值等于________Ω．11.如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为________Ω。12.刘娜用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为________V；电流表的示数为________A；电阻R的阻值为________Ω。13.导体中的电流跟导体两端的电压成________，跟导体的电阻成________．三、解答题414.如图所示，电阻R1=12欧．电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安．问：电源电压为多大？电阻R2的阻值为多大？四、实验探究题15.如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整________；（2）连接电路时开关应该________．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻________（选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为________A；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为________Ω（结果保留一位小数）：（5）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是________（写出一种即可）...
