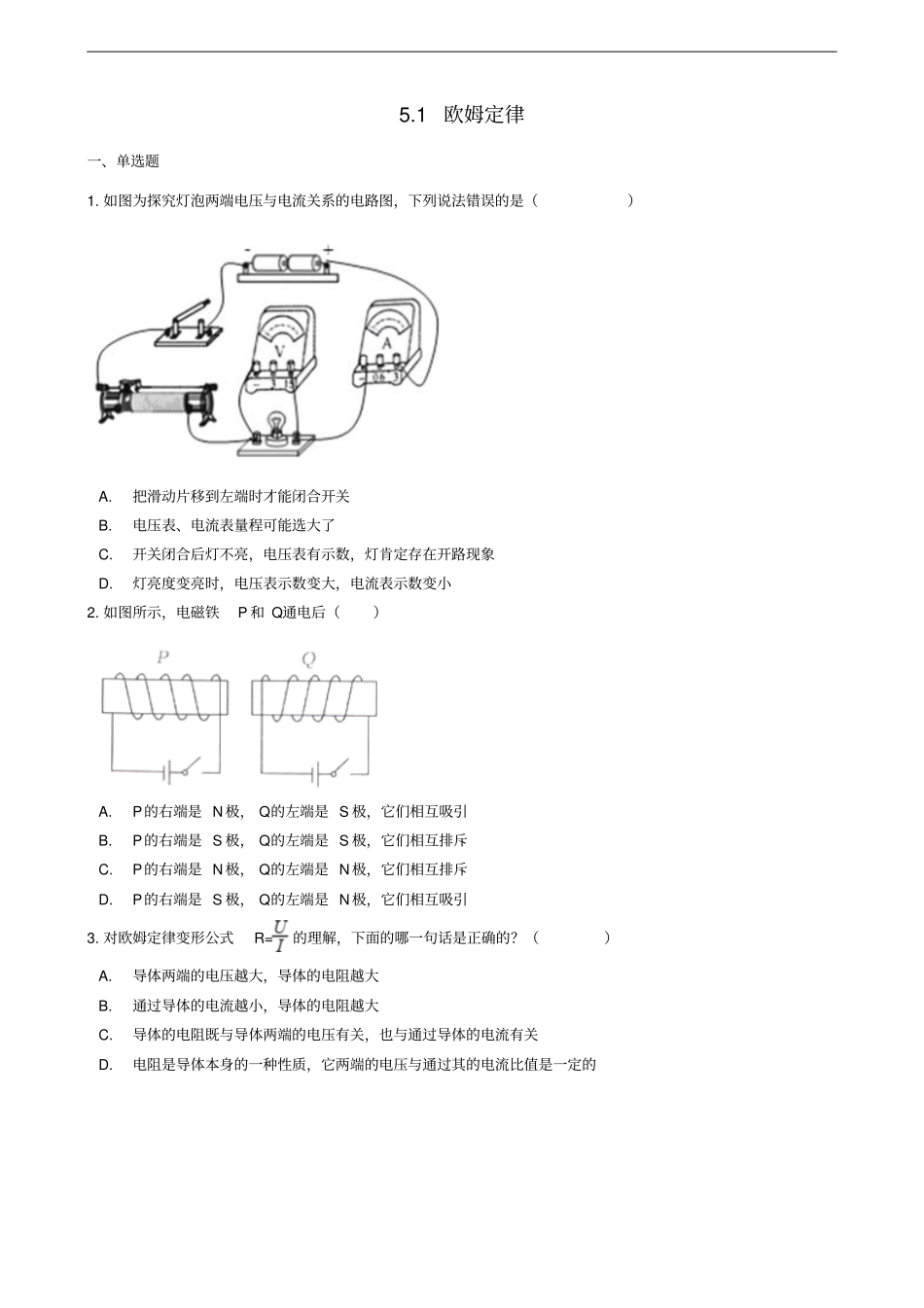

5.1欧姆定律一、单选题1.如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A.把滑动片移到左端时才能闭合开关B.电压表、电流表量程可能选大了C.开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D.灯亮度变亮时，电压表示数变大，电流表示数变小2.如图所示，电磁铁P和Q通电后（）A.P的右端是N极，Q的左端是S极，它们相互吸引B.P的右端是S极，Q的左端是S极，它们相互排斥C.P的右端是N极，Q的左端是N极，它们相互排斥D.P的右端是S极，Q的左端是N极，它们相互吸引3.对欧姆定律变形公式R=的理解，下面的哪一句话是正确的？（）A.导体两端的电压越大，导体的电阻越大B.通过导体的电流越小，导体的电阻越大C.导体的电阻既与导体两端的电压有关，也与通过导体的电流有关D.电阻是导体本身的一种性质，它两端的电压与通过其的电流比值是一定的4.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A.电流表A的示数变小，电压表V1的示数变大B.电流表A的示数变小，电压表V2的示数变大C.电压Vl与电压表V2的示数之和保持不变D.电压表V2与电流表A的示数之比保持不变5.根据欧姆定律，下列说法中正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越大C.通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D.导体两端的电压为零时，电阻值也为零6.如图所示的电阻箱接入电压为6V的电路中，这时通过电阻箱的电流为（）A.1AB.1.5AC.0.6AD.无法确定7.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A.灯泡L1的阻值大于灯泡L2的阻值B.灯泡L1的额定功率大于灯泡L2的额定功率C.灯泡L1两端的电压小于灯炮L2两端的电压D.通过灯泡L1的电流大于通过灯炮L2的电流8.将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1。将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A.串联时R1与R2两端的电压之比为3∶1B.并联时R1消耗的功率为16P1C.并联时通过R1与R2的电流之比为1∶3D.并联时两电阻消耗的总功率为P19.如图所示的电路中，电源电压保持不变，当开关S团台，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是（）A.灯泡变亮，电压表示数不变B.灯泡变暗，电压表示数减小C.灯泡亮度不变，电压表示数不变D.灯泡亮度不变，电压表示数增大10.如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A.电压表、电流表的示数均变小B.电压表、电流表的示数均不变C.电压表的示数不变，电流表的示数变小D.电压表的示数变小，电流表的示数不变11.欧姆定律表明（）A.导体电阻大小是由电流和电压决定的B.导体两端的电压跟电流成正比，跟电阻成反比C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体电阻大小跟电压成正比，跟电流成反比12.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A.天然气浓度增大时，电压表示数变小B.天然气浓度减小时，电流表示数变大C.无论天然气浓度怎样变化，电压表与电流表示数的比值不变D.天然气浓度增大时，电路消耗的总功率不变13.李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（）A.当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB.将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AC.导体甲的电阻小于导体乙的电阻D.导体两端的电压为零时，导体的电阻也为零二、填空题14.标有“2V0.1W”字样的LED灯正常发光时的电流为________A，电源电压为6V，为使LED灯正常发光，需串联一只________Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能·，则该L...
