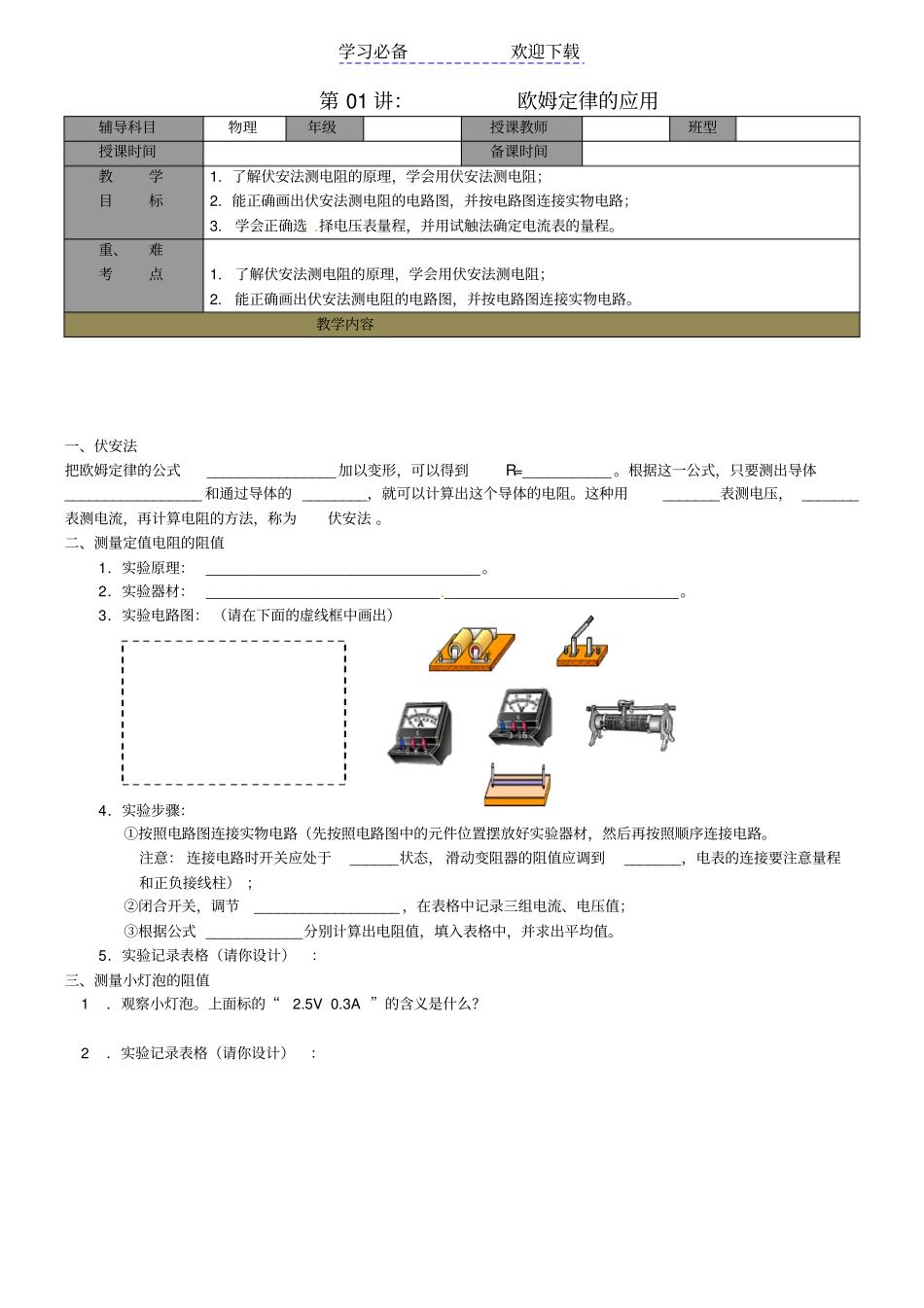

学习必备欢迎下载第01讲：欧姆定律的应用辅导科目物理年级授课教师班型授课时间备课时间教学目标1.了解伏安法测电阻的原理，学会用伏安法测电阻；2.能正确画出伏安法测电阻的电路图，并按电路图连接实物电路；3.学会正确选择电压表量程，并用试触法确定电流表的量程。重、难考点1.了解伏安法测电阻的原理，学会用伏安法测电阻；2.能正确画出伏安法测电阻的电路图，并按电路图连接实物电路。教学内容一、伏安法把欧姆定律的公式________________加以变形，可以得到R=___________。根据这一公式，只要测出导体_________________和通过导体的________，就可以计算出这个导体的电阻。这种用_______表测电压，_______表测电流，再计算电阻的方法，称为伏安法。二、测量定值电阻的阻值1．实验原理：__________________________________。2．实验器材：__________________________________________________________。3．实验电路图：（请在下面的虚线框中画出）4．实验步骤：①按照电路图连接实物电路（先按照电路图中的元件位置摆放好实验器材，然后再按照顺序连接电路。注意：连接电路时开关应处于______状态，滑动变阻器的阻值应调到_______，电表的连接要注意量程和正负接线柱）；②闭合开关，调节__________________，在表格中记录三组电流、电压值；③根据公式____________分别计算出电阻值，填入表格中，并求出平均值。5．实验记录表格（请你设计）：三、测量小灯泡的阻值1．观察小灯泡。上面标的“2.5V0.3A”的含义是什么？2．实验记录表格（请你设计）：学习必备欢迎下载四、推导串联电路的总电阻回忆：串联电路的电流特点：____________________________________________；串联电路的电压特点：____________________________________________。猜想：如下图，串联电路的总电阻R串与R1、R2的关系是：R串=R1____R2推导过程：（切入点：“和”） U=U1+U2而U=_________，U1=____________，U2=____________.∴_______________________又 I_____I1____I2∴_______________________知识迁移：1．若n个电阻串联，则总电阻R串=_____________________________________。2．若n个相同的电阻R串联，则总电阻R串=_______________________。3．串联相当于增加了导体的_________，所以串联电路的总电阻比每一个串联导体的电阻都大。思考：你能推导并联电路的总电阻吗？写出推导过程。题型一：利用欧姆定律的一般计算1、一小灯泡标有“2.5V6Ω”若要把它接到10V电路中正常工作，应______联一个_____Ω的电阻;若把它接入2A电路中，应______联一个_____Ω的电阻.(利用串联分压和并联分流原理解题)题型二：（利用开关）串并联转换电路的计算2、如图，当S闭合时，电流表的示数1．5A，电压表的示数为9V．求（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？题型三：范围类（极值）的计算3、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端R1R2R串等效I1I2IIUU1U2U学习必备欢迎下载电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。题型四：综合类计算4、如图23-甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻。题型五：应用类计算5、张红和李明两同学分别设计了如图中甲、乙所示的风力测量仪．所用器材相同，已知电源电压为U0=3V保持不变，电路保护电阻阻值为R1=2Ω，线状均匀电阻丝的全电阻阻值为R2=3Ω，木球用金属丝悬挂于O点，O点接入电路．且金属丝和线状电阻丝接触良好．无风时，金属丝刚好竖直接触于电阻丝最右端．（金属丝电阻和质量不计）（1）对于甲电路，风力增大，电压表示数________（选填“增大”、“减少”或“不变...
