九年级物理全册第十七章第1节电流与电压和电阻的关系习题新版新人教版VIP免费

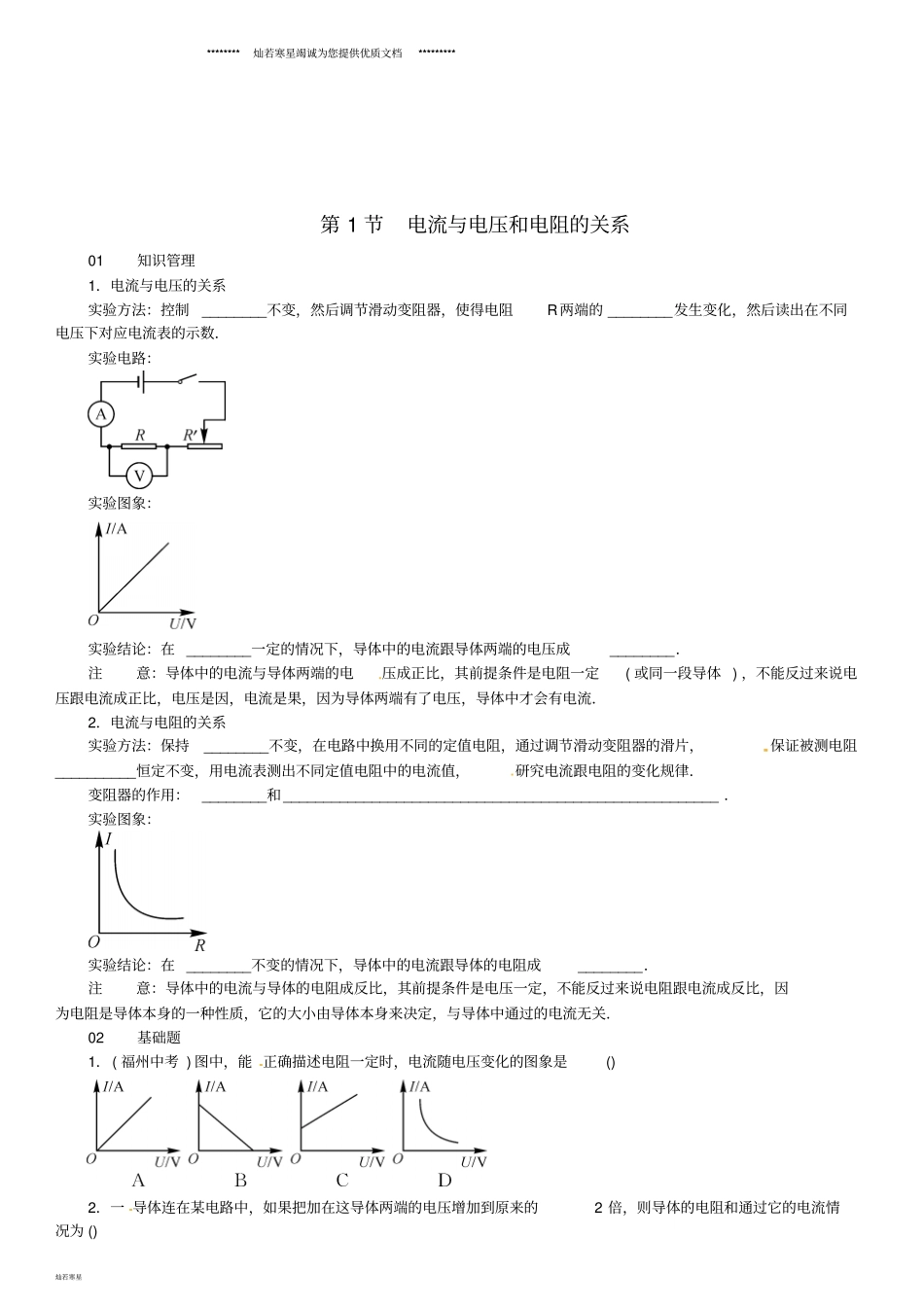

九年级物理全册第十七章第1节电流与电压和电阻的关系习题新版新人教版_第1页
1/4

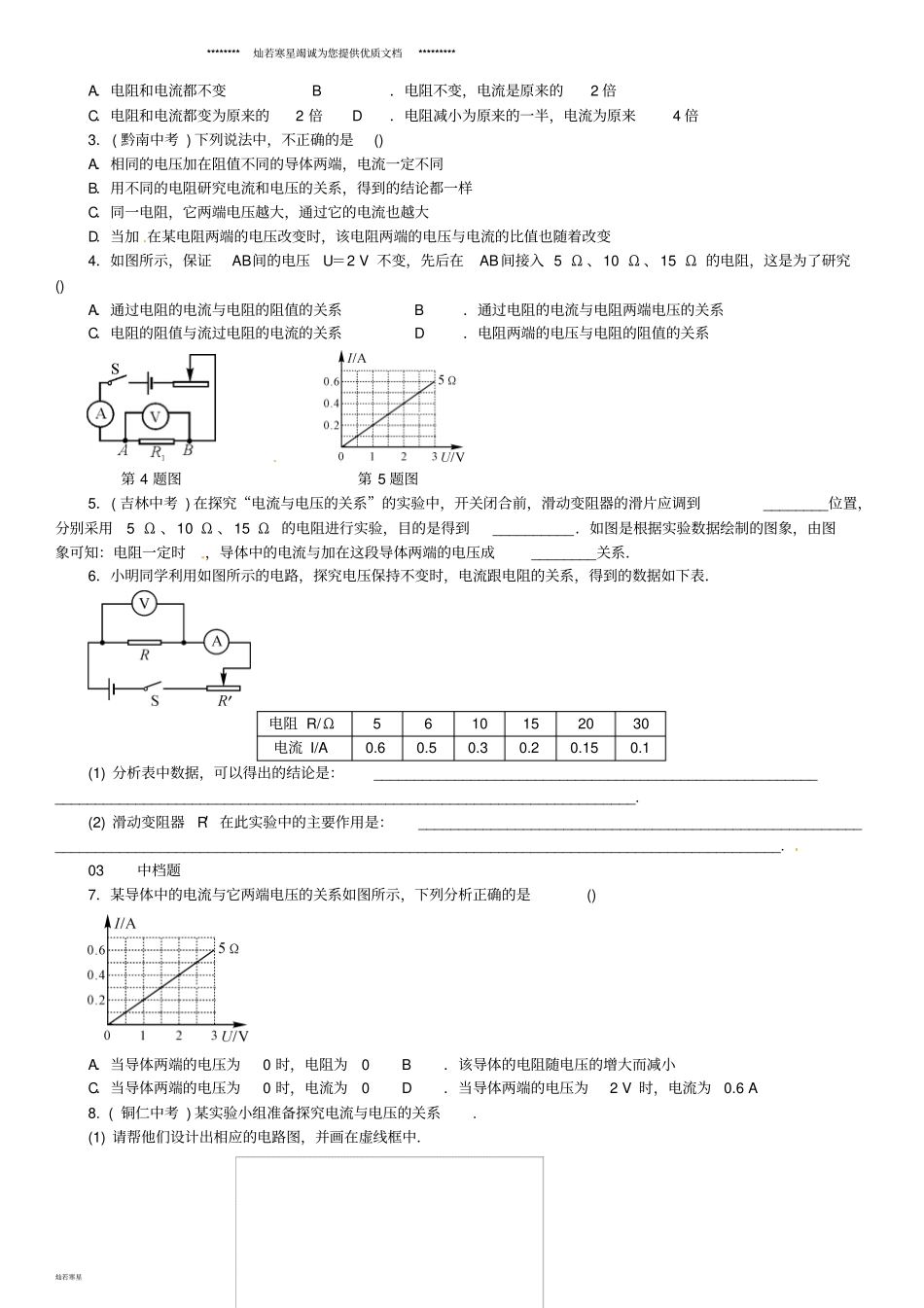

九年级物理全册第十七章第1节电流与电压和电阻的关系习题新版新人教版_第2页
2/4

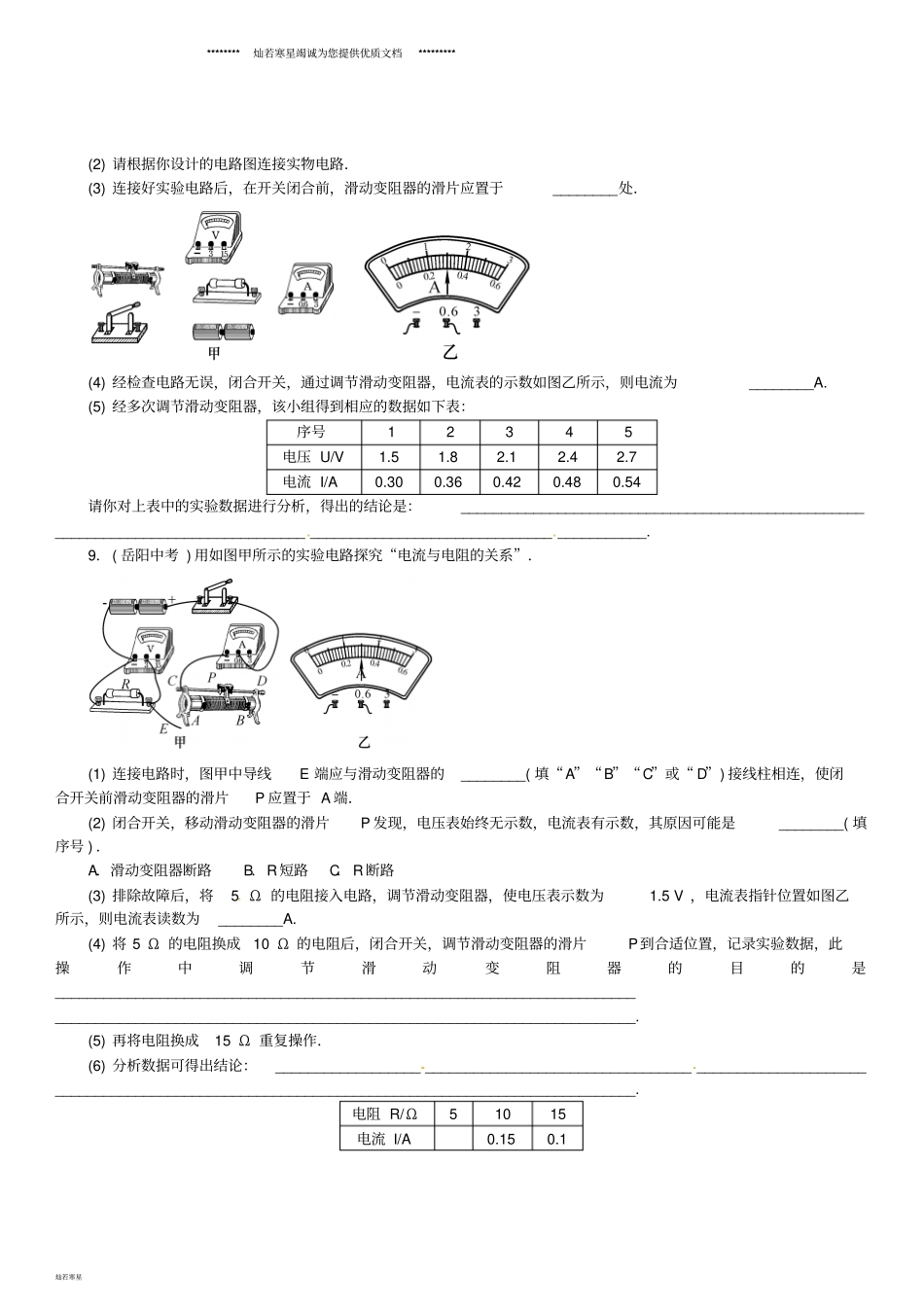

九年级物理全册第十七章第1节电流与电压和电阻的关系习题新版新人教版_第3页
3/4
********灿若寒星竭诚为您提供优质文档*********灿若寒星第1节电流与电压和电阻的关系01知识管理1.电流与电压的关系实验方法:控制________不变,然后调节滑动变阻器,使得电阻R两端的________发生变化,然后读出在不同电压下对应电流表的示数.实验电路:实验图象:实验结论:在________一定的情况下,导体中的电流跟导体两端的电压成________.注意:导体中的电流与导体两端的电压成正比,其前提条件是电阻一定(或同一段导体),不能反过来说电压跟电流成正比,电压是因,电流是果,因为导体两端有了电压,导体中才会有电流.2.电流与电阻的关系实验方法:保持________不变,在电路中换用不同的定值电阻,通过调节滑动变阻器的滑片,保证被测电阻__________恒定不变,用电流表测出不同定值电阻中的电流值,研究电流跟电阻的变化规律.变阻器的作用:________和______________________________________________________.实验图象:实验结论:在________不变的情况下,导体中的电流跟导体的电阻成________.注意:导体中的电流与导体的电阻成反比,其前提条件是电压一定,不能反过来说电阻跟电流成反比,因为电阻是导体本身的一种性质,它的大小由导体本身来决定,与导体中通过的电流无关.02基础题1.(福州中考)图中,能正确描述电阻一定时,电流随电压变化的图象是()2.一导体连在某电路中,如果把加在这导体两端的电压增加到原来的2倍,则导体的电阻和通过它的电流情况为()********灿若寒星竭诚为您提供优质文档*********灿若寒星A.电阻和电流都不变B.电阻不变,电流是原来的2倍C.电阻和电流都变为原来的2倍D.电阻减小为原来的一半,电流为原来4倍3.(黔南中考)下列说法中,不正确的是()A.相同的电压加在阻值不同的导体两端,电流一定不同B.用不同的电阻研究电流和电压的关系,得到的结论都一样C.同一电阻,它两端电压越大,通过它的电流也越大D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变4.如图所示,保证AB间的电压U=2V不变,先后在AB间接入5Ω、10Ω、15Ω的电阻,这是为了研究()A.通过电阻的电流与电阻的阻值的关系B.通过电阻的电流与电阻两端电压的关系C.电阻的阻值与流过电阻的电流的关系D.电阻两端的电压与电阻的阻值的关系第4题图第5题图5.(吉林中考)在探究“电流与电压的关系”的实验中,开关闭合前,滑动变阻器的滑片应调到________位置,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是得到__________.如图是根据实验数据绘制的图象,由图象可知:电阻一定时,导体中的电流与加在这段导体两端的电压成________关系.6.小明同学利用如图所示的电路,探究电压保持不变时,电流跟电阻的关系,得到的数据如下表.电阻R/Ω5610152030电流I/A0.60.50.30.20.150.1(1)分析表中数据,可以得出的结论是:_______________________________________________________________________________________________________________________________.(2)滑动变阻器R′在此实验中的主要作用是:_________________________________________________________________________________________________________________________________________________.03中档题7.某导体中的电流与它两端电压的关系如图所示,下列分析正确的是()A.当导体两端的电压为0时,电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时,电流为0D.当导体两端的电压为2V时,电流为0.6A8.(铜仁中考)某实验小组准备探究电流与电压的关系.(1)请帮他们设计出相应的电路图,并画在虚线框中.********灿若寒星竭诚为您提供优质文档*********灿若寒星(2)请根据你设计的电路图连接实物电路.(3)连接好实验电路后,在开关闭合前,滑动变阻器的滑片应置于________处.(4)经检查电路无误,闭合开关,通过调节滑动变阻器,电流表的示数如图乙所示,则电流为________A.(5)经多次调节滑动变阻器,该小组得到相应的数据如下表:序号12345电压U/V1.51.82.12.42.7电流I/A0.300.360.420.480.54请你对上表中的实验数据进行分析,得出的结论是:______________________...
