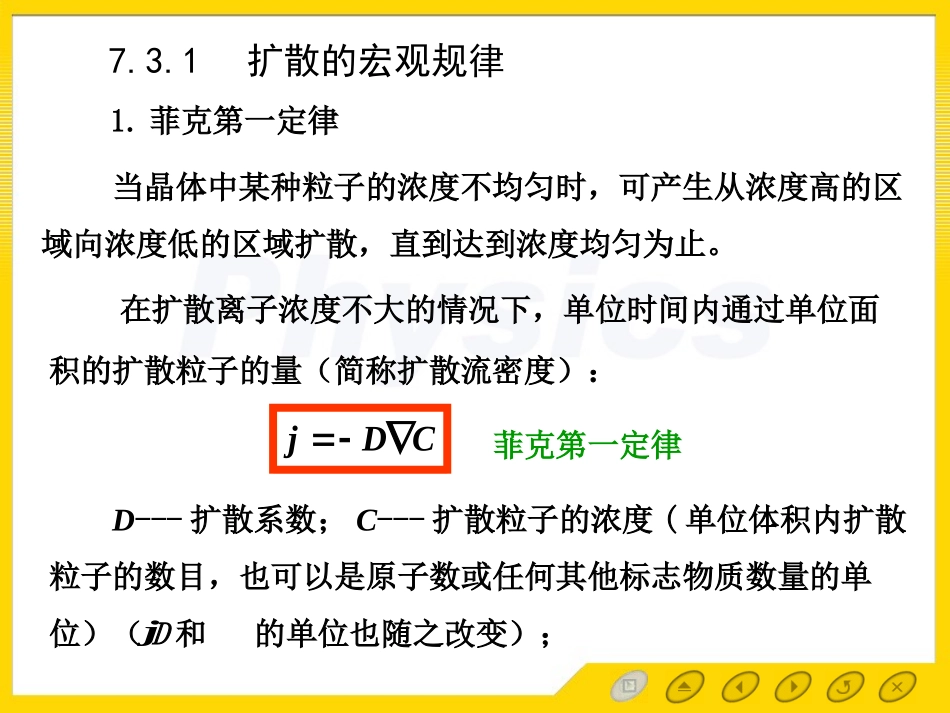

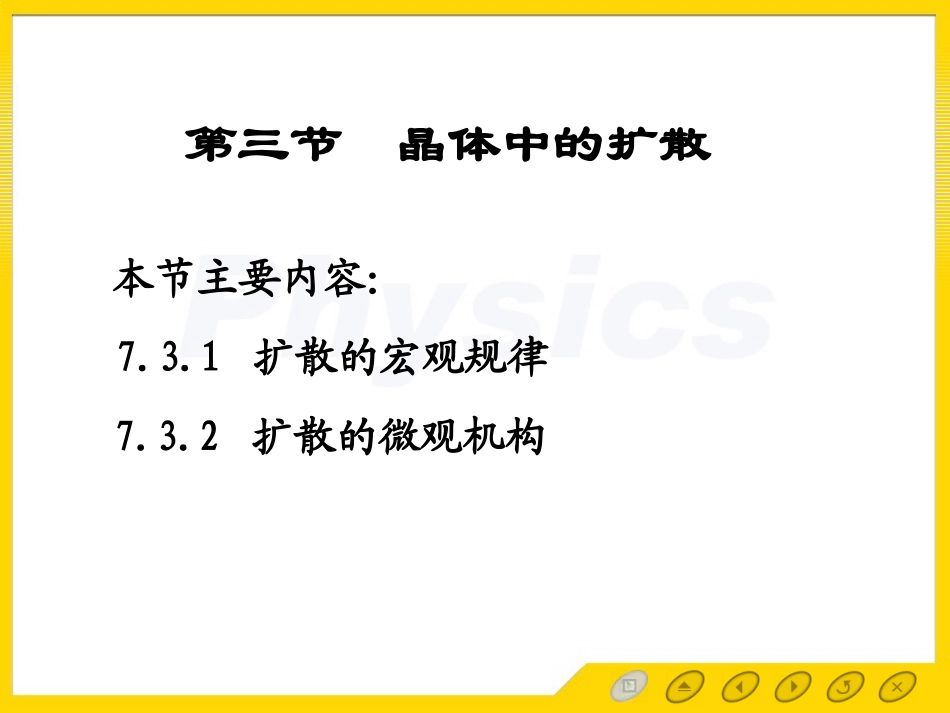

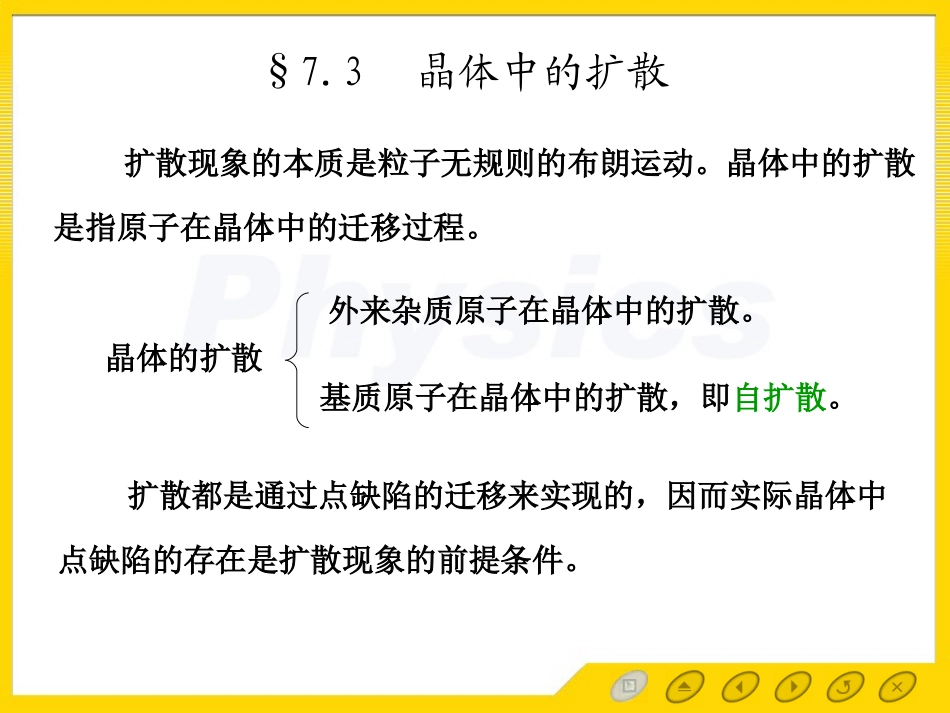

第三节晶体中的扩散7.3.1扩散的宏观规律本节主要内容:7.3.2扩散的微观机构§7.3晶体中的扩散扩散现象的本质是粒子无规则的布朗运动。晶体中的扩散是指原子在晶体中的迁移过程。晶体的扩散外来杂质原子在晶体中的扩散。基质原子在晶体中的扩散,即自扩散。扩散都是通过点缺陷的迁移来实现的,因而实际晶体中点缺陷的存在是扩散现象的前提条件。7.3.1扩散的宏观规律1.菲克第一定律当晶体中某种粒子的浓度不均匀时,可产生从浓度高的区域向浓度低的区域扩散,直到达到浓度均匀为止。在扩散离子浓度不大的情况下,单位时间内通过单位面积的扩散粒子的量(简称扩散流密度):CDjD---扩散系数;C---扩散粒子的浓度(单位体积内扩散粒子的数目,也可以是原子数或任何其他标志物质数量的单位)(D和的单位也随之改变);j菲克第一定律式中负号表示粒子从浓度高处向浓度低处扩散。CDj我们假设D是与浓度无关的常数,则上式变为2.菲克第二定律)(CDjtCCDtC2菲克第二定律得扩散的连续性方程CDj由上式的解与边界条件有关,常用的边界条件有如下两种:(1)在单位面积上有Q个粒子欲向晶体内部单方向扩散,边界条件为:;,,,,,0)(00000xCxtQCxt而且时间足够长时,晶体内部的扩散粒子总数为Q,即0)d(QxxCDt/xDtQt,xC42eπ)(在以上条件下,式的解为CDtC2(2)扩散粒子在晶体表面维持一个不变的浓度C0,边界条件为:DtxCt,xC200deπ21)(2在此条件下,式的解为CDtC2Tk/DTDBe)(0实验得出D与温度的关系为;,,,,,000000CxtCCxt实验结果还表明D0与晶体的熔点Tm之间还存在如下关系:mTk/DBe0D0为常数,称为频率因子,ε是扩散过程中的激活能。7.3.2扩散的微观机构从微观角度来看,扩散运动是粒子的布朗运动,根据统计物理学原理我们已知,粒子的平均平方位移为:其中等式右边是在若干相等的时间间隔τ内,粒子的位移平方的平均值。扩散过程的主要特点在于扩散系数与温度T的关系。Dl22在晶体中粒子的位移受晶格周期性的限制,其位移平方的平均值也与晶格周期有关。晶体粒子的扩散有三种方式:离子以填隙原子的形式扩散;粒子借助于空位扩散;以上两种方式并存。1.空位机构对于一个借助于空位进行扩散的正常格点上的原子,只有当相邻的各点是空位时,它才可能跳跃一步,所需等待的时间是1。但被认定的原子相邻的一个格点为空位的概率是n1/N,所以它等待到相邻这一格点为空位并跳到此空位所花的时间为:11nN对于简单晶格,原子在这段时间内跳过一个晶格常量,所以有22al12112NanDTk/EuaDB11)(0121e21从上式可以看出,扩散过程和热激活过程相联系。u1+E1代表激活能,u1代表空位形成能,当u1小时,空位浓度大,有利于扩散进行;E1是扩散原子与近邻的空位交换位置所必须跨越的势垒高度,E1小时,空位热运动快。因此u1+E1小时,D的数值较大。当温度很低时,原子的振动能小,难以获得足够能量跳过势垒E1;温度很高时,晶格的振动能大,原子容易获得足够的能量跳过势垒进行扩散。2.填隙原子机构AB填隙原子的扩散一个借助于填隙原子进行扩散的正常格点上的原子,该原子在A点等待了时间才跳到间隙位置变成填隙原子,然后从一个间隙位置跳到另一个间隙位置,当它落入与空位相邻的间隙位置时,立即与空位复合,进入正常各点B。我们计算一下该原子从A点到B点所需的时间,以及AB间的距离的平方。设从A点到B点经过f小步,每一小步的距离为xi(i=1,2,…,f),显然fxxxl21对于无规则运动,X的方向是完全杂乱的,必须按均方根值的办法来求l,即srsrfiixxxl122因为所有的小步都是完全独立的,且如果f是个大数,则所以fiixl1220ssrrxx与填隙原子相邻的一个格点是空位的概率是n1/N,因此填隙原子跳N/n1小步才能遇到一个空位与之复合,所以f=N/n1,如果把每一小步的距离都看作等于a,于是212122anNfaxlfii从A点到B点所花费的时...
