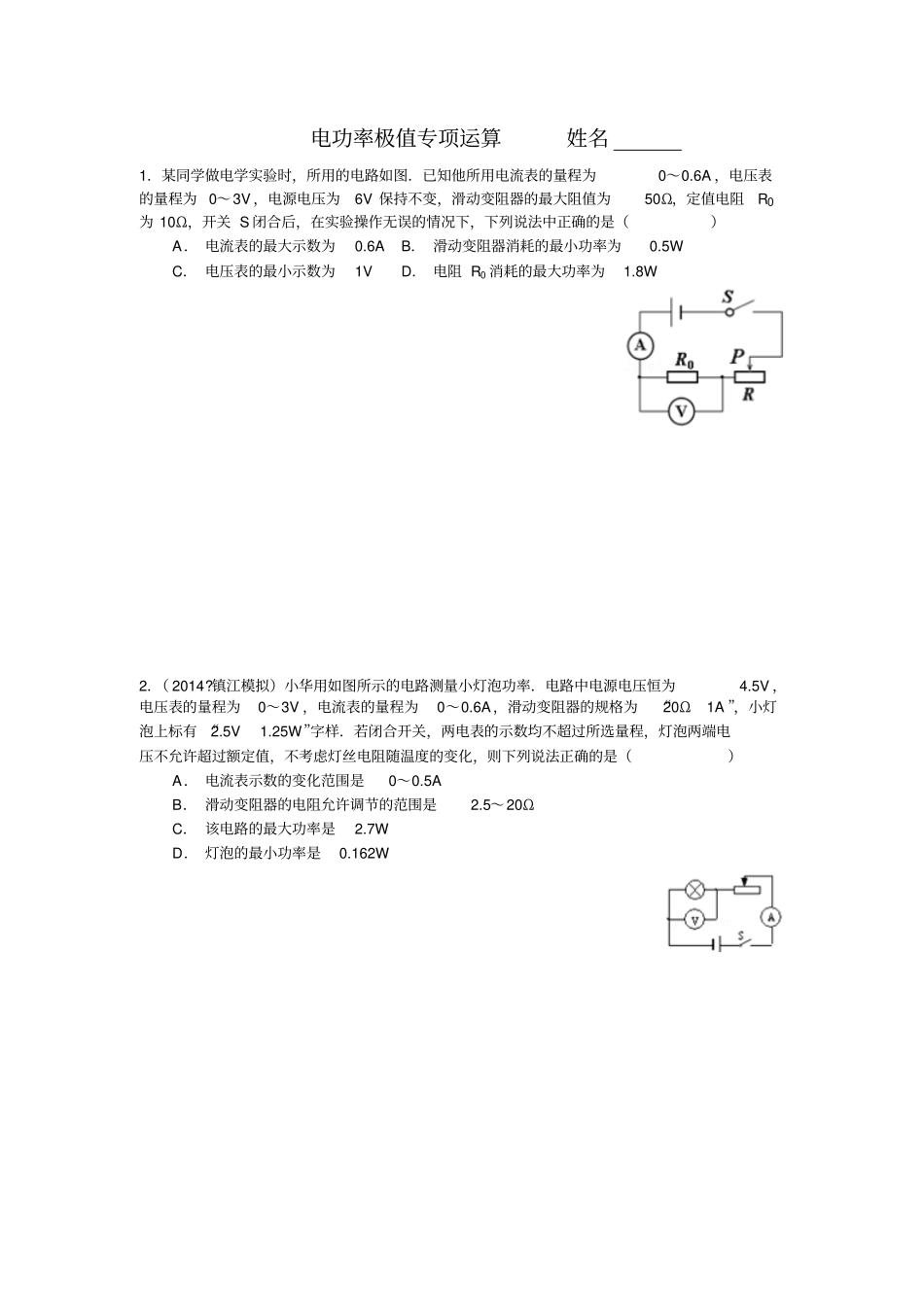

电功率极值专项运算姓名1．某同学做电学实验时，所用的电路如图．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的是（）A．电流表的最大示数为0.6AB．滑动变阻器消耗的最小功率为0.5WC．电压表的最小示数为1VD．电阻R0消耗的最大功率为1.8W2．（2014?镇江模拟）小华用如图所示的电路测量小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，小灯泡上标有“2.5V1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻随温度的变化，则下列说法正确的是（）A．电流表示数的变化范围是0～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．该电路的最大功率是2.7WD．灯泡的最小功率是0.162W3．（2014?大东区一模）如图所示电路，电源电压恒为4.5V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω1A”，小灯泡上标有“2.5V1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是0.3A～0.5AB．滑动变阻器的电阻允许调节的范围是4Ω﹣20ΩC．灯泡的最小功率是0.81WD．该电路的最大功率是2.25W4．如图所示，电源电压恒为4.5V，电压表量程为0～3V，滑动变阻器规格为“20Ω1A”，灯泡L标有“2.5V1.25W”，在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.3～0.5AB．灯泡的最小功率是0.162WC．滑动变阻器阻值变化的范围是2.5～10ΩD．该电路的最大功率是2.25W5．在图22所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V1.8W”和“6V1.2W”，滑动变阻器R的规格为“50Ω1.5A”，不计温度对灯丝电阻的影响．求：(1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少?(2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?（5分）6．（2013?自贡）如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω0.5A”字样的滑动变阻器．R3为标有“3V0.9W”字样的定值电阻．当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．7．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样．为了电路安全，闭合开关后，下列说法正确的是（不考虑灯丝电阻的变化）（）A．电流表的最小示数是0.5AB．滑动变阻器可接入电路的最小电阻是2.5ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W图228．（2013?广元）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路允许使用的最大功率是4.05W9．（2014?荆州模拟）某同学用如图所示的电路做实验．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．灯泡的最小功率是0.162WC．滑动变阻器阻值变化的范围是4Ω～10ΩD．该电路的最大功率是2.7W10．如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω0.5...
