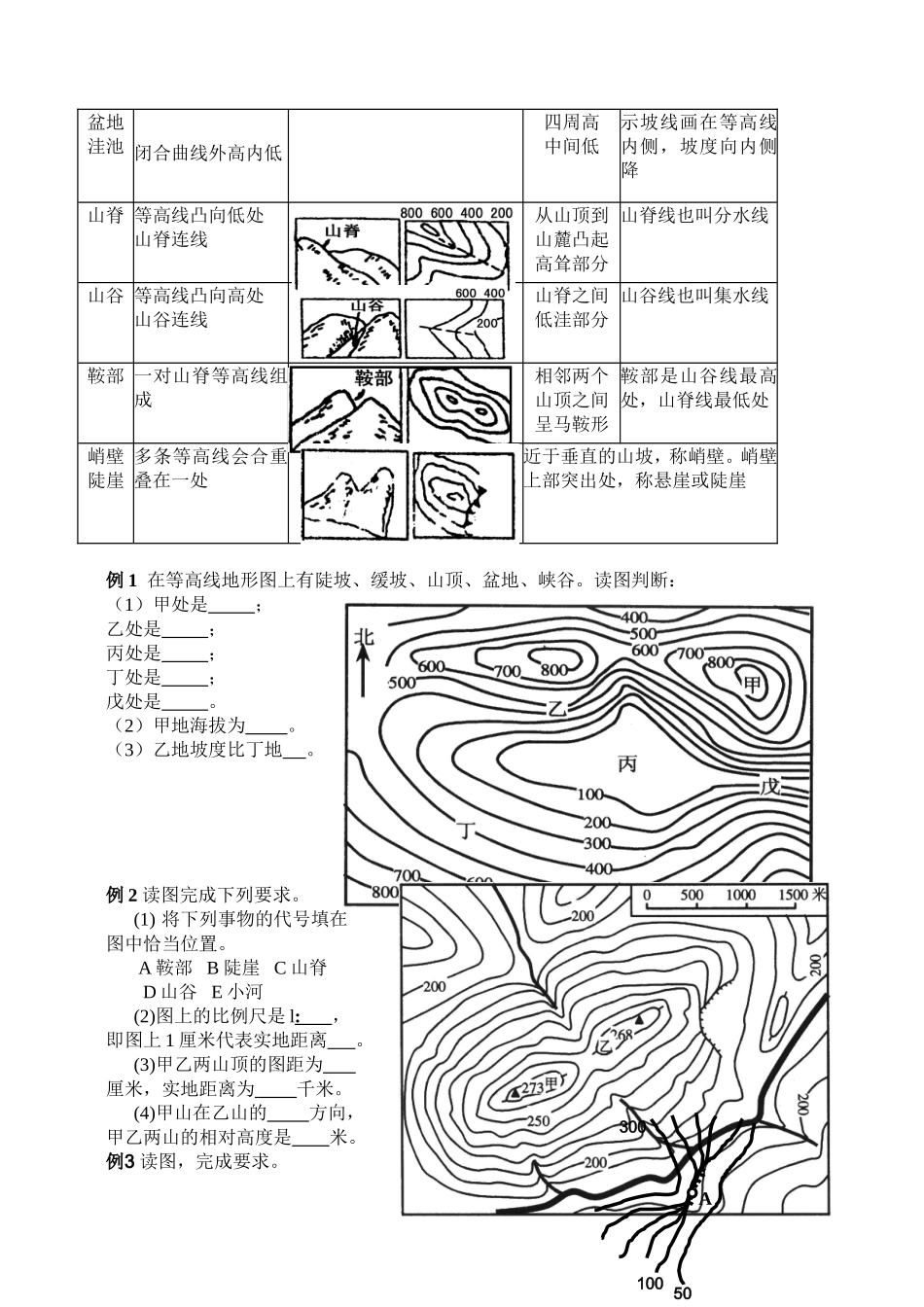

专题等高线地形图一、地面高度的计算方法地面高度的计算，一般有以下两种方法：海拔：又叫绝对高度，表示地面某地点高出海平面的垂直距离。相对高度：表示地面某个地点高出另一个地点的垂直距离。二、等高线地形图1、等高线：就是在地图上把海拔高度相等的点连接起来的线。2、等高线地形图的基本特征(1)同线等高：同一等高线上的各点，高度相等。(2)等高距全图一致：等高距即指两条相邻等高线之间的高度差。(3)等高线均为闭合曲线。(4)等高线一般不相交、不重叠；有时也看到重合，那只有在峭壁处出现。(5)等高线疏密反映坡度缓陡：等高线愈稀，则坡度愈缓；等高线愈密，则坡度愈陡。(6)等高线与山脊或山谷线垂直相交。(7)示坡线表示降坡方向：在等高线图上如果画着垂直于等高线的短直线，叫示坡线，它总是指向坡度降低的方向。(8)几条特殊的等高线：0米线表示海平面，也是海岸线，200米线区分平原和低丘，500米、1000米线显示低山丘陵和高原，2000米、3000米反映中山和高原，4000米反映青藏高原和高山的特征。五种地形类型，在地形图上的基本特征如下：地形名称特征平原海拔200米以下，等高线稀疏，广阔平坦山地海拔500米以上，相对高度大于100米，等高线密集盆地闭合等高线的数值从四周向中心降低丘陵海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓高原海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏3.等高线图的判读与应用（1）熟练判断等高线图上的基本地貌类型地形表示方法示意图等高线图地形特征说明山地山峰闭合曲线外低内高符号四周低中部高示坡线画在等高线外侧，坡度向外侧降H10米BAH3H2盆地洼池闭合曲线外高内低四周高中间低示坡线画在等高线内侧，坡度向内侧降山脊等高线凸向低处山脊连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷连线山脊之间低洼部分山谷线也叫集水线鞍部一对山脊等高线组成相邻两个山顶之间呈马鞍形鞍部是山谷线最高处，山脊线最低处峭壁陡崖多条等高线会合重叠在一处近于垂直的山坡，称峭壁。峭壁上部突出处，称悬崖或陡崖例1在等高线地形图上有陡坡、缓坡、山顶、盆地、峡谷。读图判断：（1）甲处是；乙处是；丙处是；丁处是；戊处是。（2）甲地海拔为。（3）乙地坡度比丁地。例2读图完成下列要求。(1)将下列事物的代号填在图中恰当位置。A鞍部B陡崖C山脊D山谷E小河(2)图上的比例尺是l׃，即图上1厘米代表实地距离。(3)甲乙两山顶的图距为厘米，实地距离为千米。(4)甲山在乙山的方向，甲乙两山的相对高度是米。例3读图，完成要求。50100300A840820QPA点的海拔：悬崖顶的海拔：悬崖底的海拔：悬崖的相对高度：（2）两点间相对高度的计算公式：:例4例2中陡崖的相对高度是多少？例5下图等高线为一种风力堆积的地表形态，绘图时忘记标上方向，但有QP的经纬度：Q（89°25′28″E、41°18′50″N），P（89°27′16″E、41°17′05″N），（1）图示地形的盛行风向是：A．东北B．西北C．东南D．西南（2）Q点对P点的相对高度（H）最大可以达到（米）A．40＜H＜41B．49＜H＜50C．59＜H＜60D．60＜H＜61例6右图为等高线数值由下向上递减，读图后回答：（1）该处地形是_______。（2）A．B．C．D四点，高度相同的是______和______。（3）D处气温比B处____，气温与海拔关系是_____________，B处气压比D处____，气压与海拔关系是____________（3）地形图的应用分析A．选“线”：主要有交通线(公路、铁路)、引水线、输油管线等。选择交通线的基本要求：利用有利地形地势，既要考虑距离长短，又要考虑路线平稳(间距、坡度等)，一般是在两条等高线间绕行，只有必要时才可穿过一、两条等高线；尽可能少地通过河流，少建桥梁等，以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段B．选“面”：主要有确定水库汇水面积及坝址，选择适宜开辟梯田的地区；选定工业区和居民区等。选择修建水库方案时，要考虑库址、坝址及修建水库后是否需要移民等。在不考虑地质等条件下，一般选择有较大集水区的盆地(洼地)地区，即“口袋形”的地区。“口小”利于建坝；“袋大”腹地宽阔，库容量大。C．工厂区位的选择。工厂...
