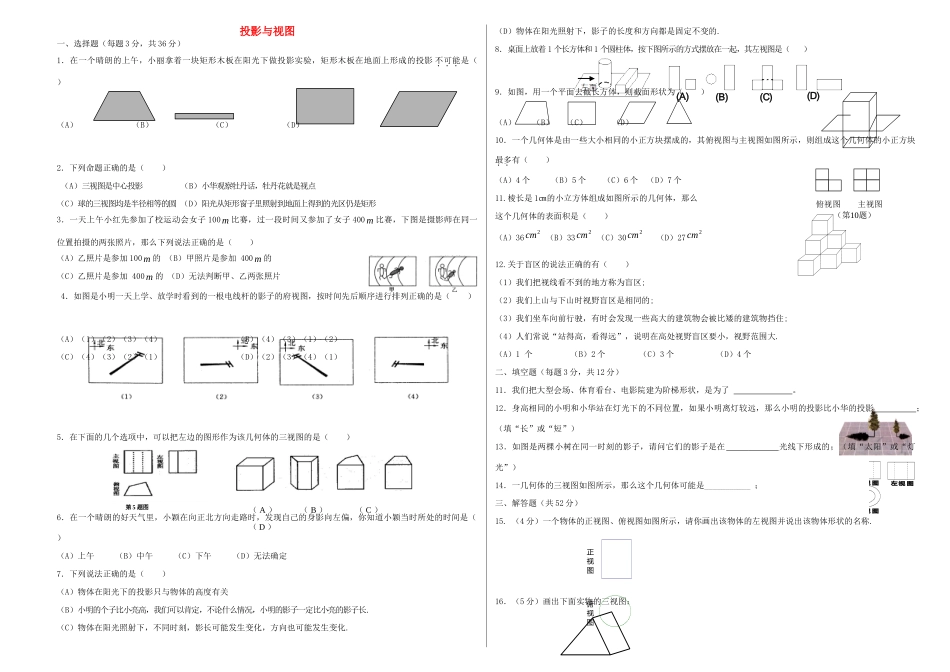

第5题图（A）（B）（C）（D）(D)(C)(B)(A)DCBAͼ3DCBAͼ3C．D．俯视图左视图主视图投影与视图一、选择题（每题3分，共36分）1．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）（A）（B）（C）（D）2．下列命题正确的是（）（A）三视图是中心投影（B）小华观察牡丹话，牡丹花就是视点（C）球的三视图均是半径相等的圆（D）阳光从矩形窗子里照射到地面上得到的光区仍是矩形3．一天上午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛，下图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是（）（A）乙照片是参加100m的（B）甲照片是参加400m的（C）乙照片是参加400m的（D）无法判断甲、乙两张照片4．如图是小明一天上学、放学时看到的一根电线杆的影子的府视图，按时间先后顺序进行排列正确的是（）（A）（1）（2）（3）（4）（B）（4）（3）（1）（2）（C）（4）（3）（2）（1）（D）（2）（3）（4）（1）5．在下面的几个选项中，可以把左边的图形作为该几何体的三视图的是（）6．在一个晴朗的好天气里，小颖在向正北方向走路时，发现自己的身影向左偏，你知道小颖当时所处的时间是（）（A）上午（B）中午（C）下午（D）无法确定7．下列说法正确的是（）（A）物体在阳光下的投影只与物体的高度有关（B）小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.（C）物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.（D）物体在阳光照射下，影子的长度和方向都是固定不变的.8．桌面上放着1个长方体和1个圆柱体，按下图所示的方式摆放在一起，其左视图是（）9．如图，用一个平面去截长方体，则截面形状为（）（A）（B）（C）（D）10．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有（）（A）4个（B）5个（C）6个（D）7个11.棱长是1㎝的小立方体组成如图所示的几何体，那么这个几何体的表面积是（）（A）362cm（B）332cm（C）302cm（D）272cm12.关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区;（2）我们上山与下山时视野盲区是相同的;（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比矮的建筑物挡住;（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大.（A）1个（B）2个（C）3个（D）4个二、填空题（每题3分，共12分）11．我们把大型会场、体育看台、电影院建为阶梯形状，是为了。12．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影；（填“长”或“短”）13．如图是两棵小树在同一时刻的影子，请问它们的影子是在光线下形成的；（填“太阳”或“灯光”）14．一几何体的三视图如图所示，那么这个几何体可能是___________；三、解答题（共52分）15.（4分）一个物体的正视图、俯视图如图所示，请你画出该物体的左视图并说出该物体形状的名称.16．（5分）画出下面实物的三视图：俯视图主视图（第10题）俯视图正视图17．（5分）如图所示，屋顶上有一只小猫，院子里有一只小老鼠，若小猫看见了小老鼠，则小老鼠就会有危险，试画出小老鼠在墙的左端的安全区.18．（6分）如图所示，分别是两棵树及其影子的情形(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形.(2)你是用什么方法判断的，说出理由？(3)请画出图中表示小丽影长的线段；（A）（B）19.（5分）某公司的外墙壁贴的是反光玻璃，晚上两根木棒的影子如图（短木棒的影子是玻璃反光形成的），请确定图中路灯灯泡所在的位置.20．（6分）已知，如图8，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m.（1）请你在图8中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.21.（7分）小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上，如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米、垂直于地面放...
