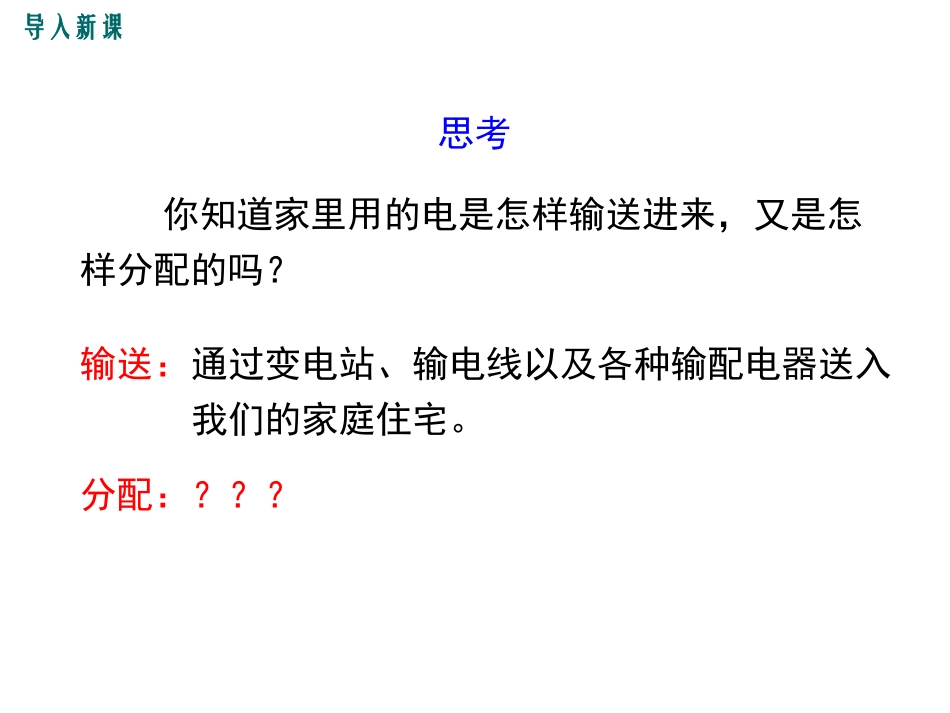

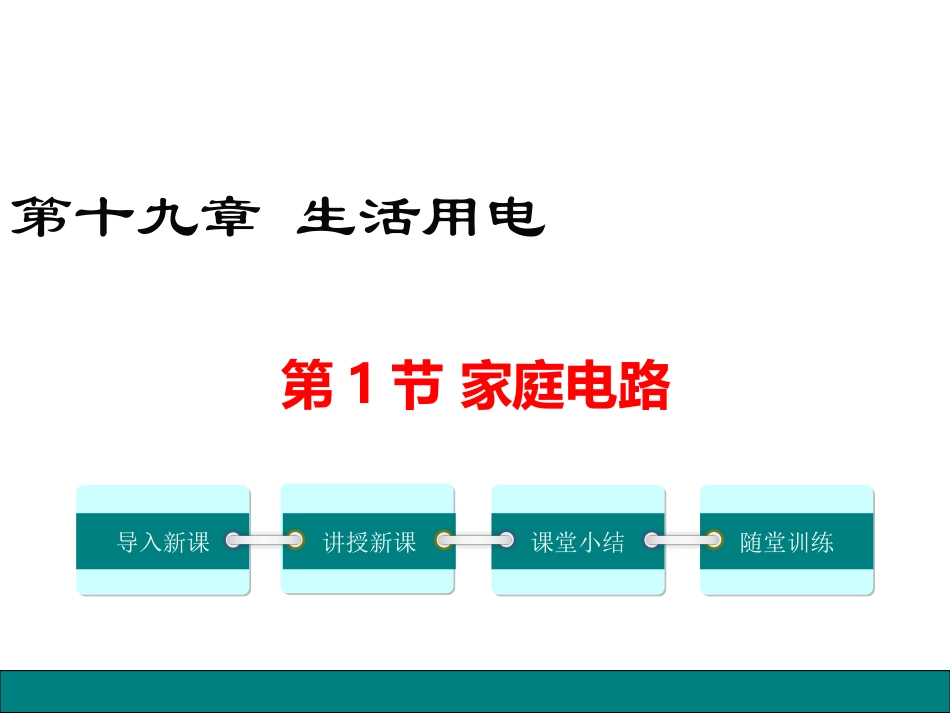

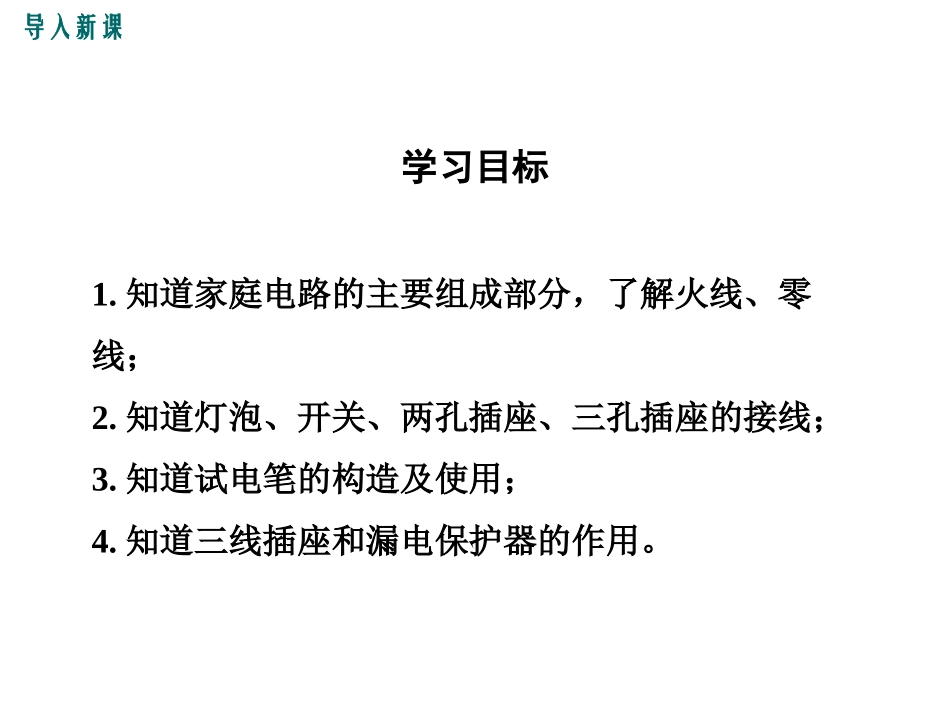

第1节家庭电路第十九章生活用电导入新课讲授新课课堂小结随堂训练思考输送：你知道家里用的电是怎样输送进来，又是怎样分配的吗？通过变电站、输电线以及各种输配电器送入我们的家庭住宅。分配：？？？导入新课学习目标1.知道家庭电路的主要组成部分，了解火线、零线；2.知道灯泡、开关、两孔插座、三孔插座的接线；3.知道试电笔的构造及使用；4.知道三线插座和漏电保护器的作用。导入新课家庭电路的组成一家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。家庭电路讲授新课从户外的低压电网引进室内的进户线有两根，一根是零线N，另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220V。进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。讲授新课家庭电路的组成讲授新课家庭电路的组成讲授新课家庭电路的组成讲授新课插座可以接电视、冰箱、洗衣机等家用电器。家庭电路的组成讲授新课1.电能表（1）作用：（2）安装：测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4kw·h（3）读数：讲授新课电源线静触头一定要在上边，切不可倒装。（1）闸刀开关的作用接通和切断电路，便于更换电器或维修设备。（2）闸刀开关安装时的应该怎样放置?静触头动触头2.总开关讲授新课3.保险装置---保险丝①作用：②材料：③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝讲授新课3.保险装置---空气开关现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。空气开关讲授新课火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？火线和零线二讲授新课1.试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体笔尾金属体弹簧试电笔实物图讲授新课(3)使用方法:测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线试电笔的正确使用！讲授新课错误的使用方法危险！会触电！讲授新课2.用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。讲授新课1.三线插头三孔插座三脚插头三线插头和漏电保护器三讲授新课两孔插座三孔插座ENL接火线接零线接地ENL接用电器接用电器外壳接用电部分接法：左零右火上接地讲授新课两孔插座三孔插座火线零线接地2.接线方式讲授新课用电器外壳没有接地火线零线接地讲授新课用电器外壳接地火线零线接地插座与插头交界处讲授新课管式熔断器家用小型塑壳断路器作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。3.漏电保护器讲授新课空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？漏电保护器的作用：如果人站在地上不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电路，对人身起到保护作用。空气开关的作用：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。练一练讲授新课课堂小结家庭电路家庭电路的组成：进户线、电能表、等等家庭电路的安装试电笔：作用、结构、使用方法三线插座：左零又火中接地漏电保护器插座和各用电器并联开关接在火线上1.关于家庭电路，下列说法中不正确的是（）A.电能表用来显示用户所用的电能，应安装在干路上B.保险丝安装在总开关后，当电路中有大电流通过时会熔断C.开关与用电器并联D.总开关千万不能倒装，其静触头应在上面C2.小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（）A.灯不能正常发光B.保险丝迅速熔断C.开关依然起作用D.灯总是亮着D随堂训练3.李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（）A.停电了B.进户的火线断了C.火线与零线相碰了D.零线断了D随堂训练4.请用笔画线表示导线，将它们连入电路随堂训练
