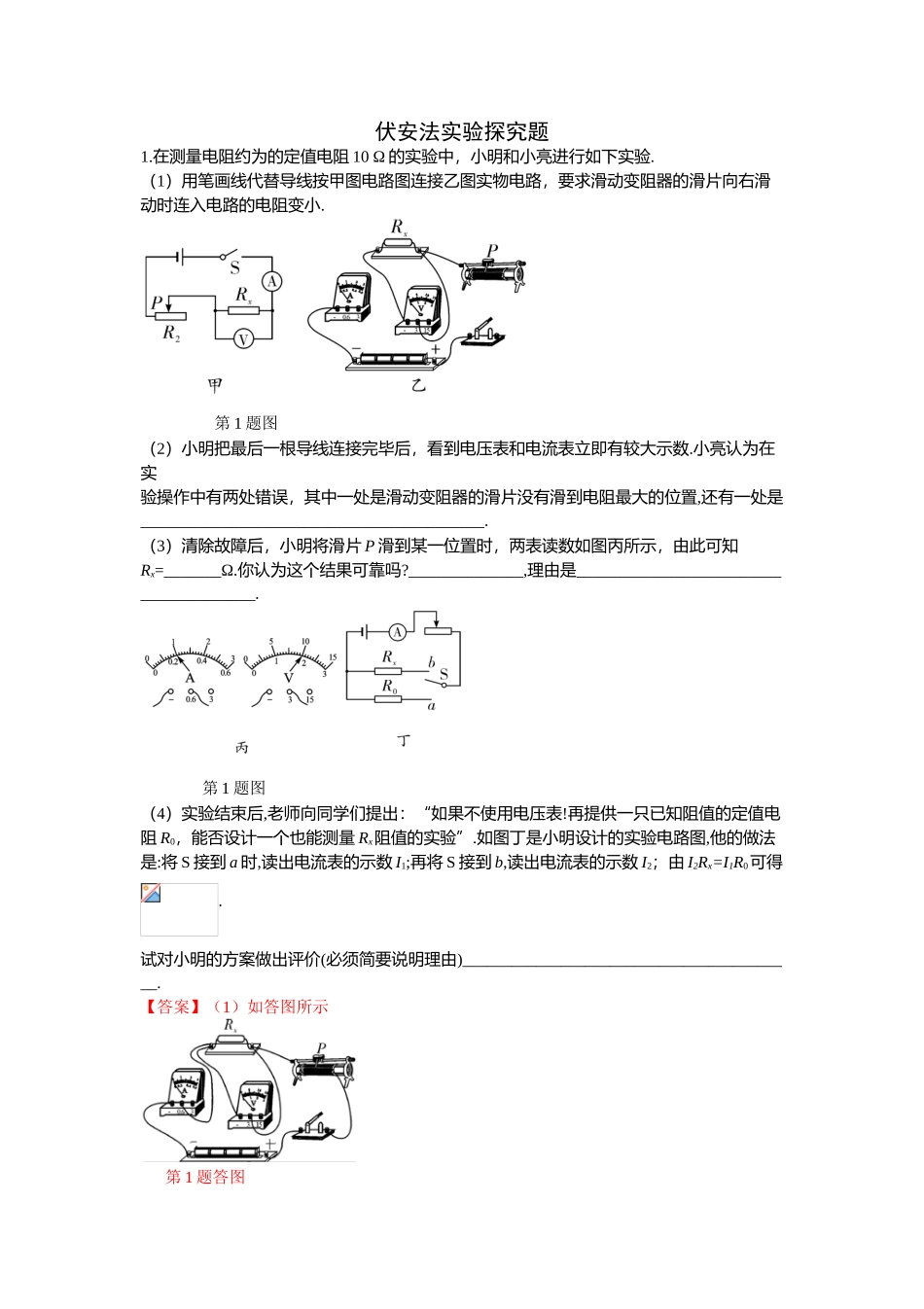

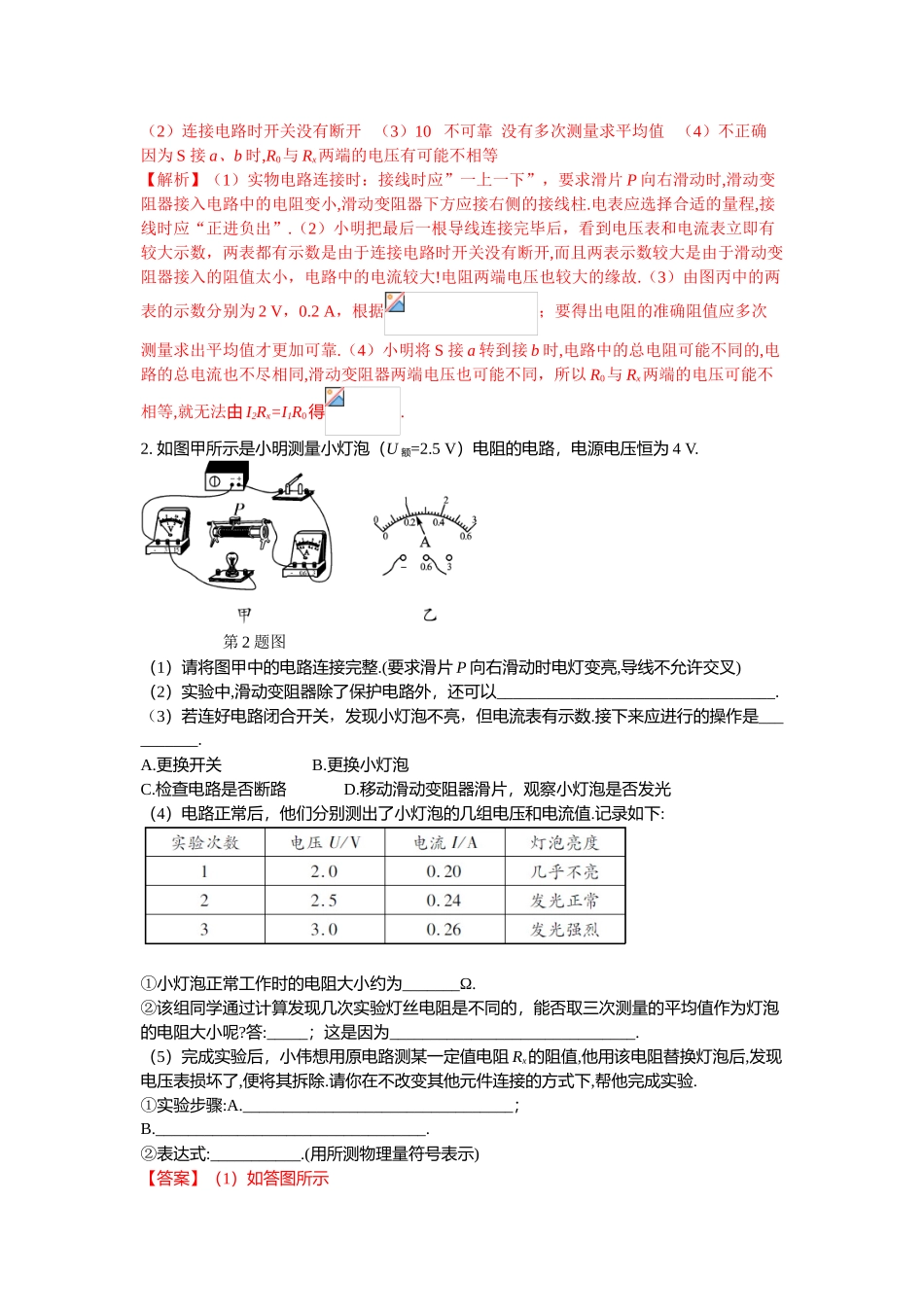

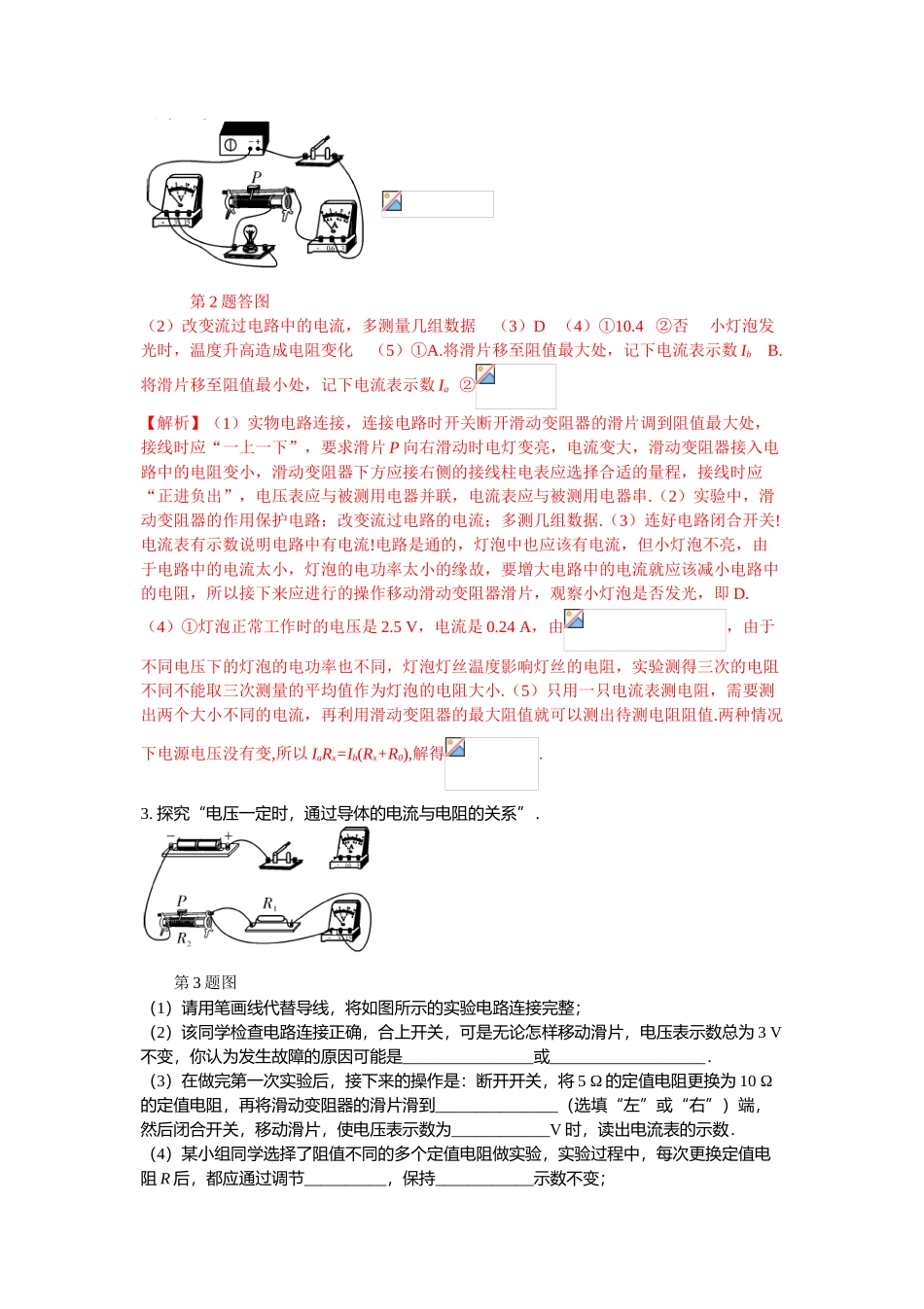

伏安法实验探究题1.在测量电阻约为的定值电阻10Ω的实验中，小明和小亮进行如下实验.（1）用笔画线代替导线按甲图电路图连接乙图实物电路，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小.第1题图（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数.小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置,还有一处是__________________________________________.（3）清除故障后，小明将滑片P滑到某一位置时，两表读数如图丙所示，由此可知Rx=_______Ω.你认为这个结果可靠吗?______________,理由是_______________________________________.第1题图（4）实验结束后,老师向同学们提出：“如果不使用电压表!再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”.如图丁是小明设计的实验电路图,他的做法是:将S接到a时,读出电流表的示数I1;再将S接到b,读出电流表的示数I2；由I2Rx=I1R0可得.试对小明的方案做出评价(必须简要说明理由)_________________________________________.【答案】（1）如答图所示第1题答图（2）连接电路时开关没有断开（3）10不可靠没有多次测量求平均值（4）不正确因为S接a、b时,R0与Rx两端的电压有可能不相等【解析】（1）实物电路连接时：接线时应”一上一下”，要求滑片P向右滑动时,滑动变阻器接入电路中的电阻变小,滑动变阻器下方应接右侧的接线柱.电表应选择合适的量程,接线时应“正进负出”.（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数，两表都有示数是由于连接电路时开关没有断开,而且两表示数较大是由于滑动变阻器接入的阻值太小，电路中的电流较大!电阻两端电压也较大的缘故.（3）由图丙中的两表的示数分别为2V，0.2A，根据；要得出电阻的准确阻值应多次测量求出平均值才更加可靠.（4）小明将S接a转到接b时,电路中的总电阻可能不同的,电路的总电流也不尽相同,滑动变阻器两端电压也可能不同，所以R0与Rx两端的电压可能不相等,就无法由I2Rx=I1R0得.2.如图甲所示是小明测量小灯泡（U额=2.5V）电阻的电路，电源电压恒为4V.第2题图（1）请将图甲中的电路连接完整.(要求滑片P向右滑动时电灯变亮,导线不允许交叉)（2）实验中,滑动变阻器除了保护电路外，还可以__________________________________.（3）若连好电路闭合开关，发现小灯泡不亮，但电流表有示数.接下来应进行的操作是__________.A.更换开关B.更换小灯泡C.检查电路是否断路D.移动滑动变阻器滑片，观察小灯泡是否发光（4）电路正常后，他们分别测出了小灯泡的几组电压和电流值.记录如下:①小灯泡正常工作时的电阻大小约为_______Ω.②该组同学通过计算发现几次实验灯丝电阻是不同的，能否取三次测量的平均值作为灯泡的电阻大小呢?答:_____；这是因为______________________________.（5）完成实验后，小伟想用原电路测某一定值电阻Rx的阻值,他用该电阻替换灯泡后,发现电压表损坏了,便将其拆除.请你在不改变其他元件连接的方式下,帮他完成实验.①实验步骤:A._________________________________；B._________________________________.②表达式:___________.(用所测物理量符号表示)【答案】（1）如答图所示第2题答图（2）改变流过电路中的电流，多测量几组数据（3）D（4）①10.4②否小灯泡发光时，温度升高造成电阻变化（5）①A.将滑片移至阻值最大处，记下电流表示数IbB.将滑片移至阻值最小处，记下电流表示数Ia②【解析】（1）实物电路连接，连接电路时开关断开滑动变阻器的滑片调到阻值最大处，接线时应“一上一下”，要求滑片P向右滑动时电灯变亮，电流变大，滑动变阻器接入电路中的电阻变小，滑动变阻器下方应接右侧的接线柱电表应选择合适的量程，接线时应“正进负出”，电压表应与被测用电器并联，电流表应与被测用电器串.（2）实验中，滑动变阻器的作用保护电路；改变流过电路的电流；多测几组数据.（3）连好电路闭合开关!电流表有示数说明电路中有电流!电路是通的，灯泡中也应该有电流，但小灯泡不亮，由于电路中的电流太小，灯泡的电功率太小的缘故，要增大电路中的电流就应该减小电路中...
