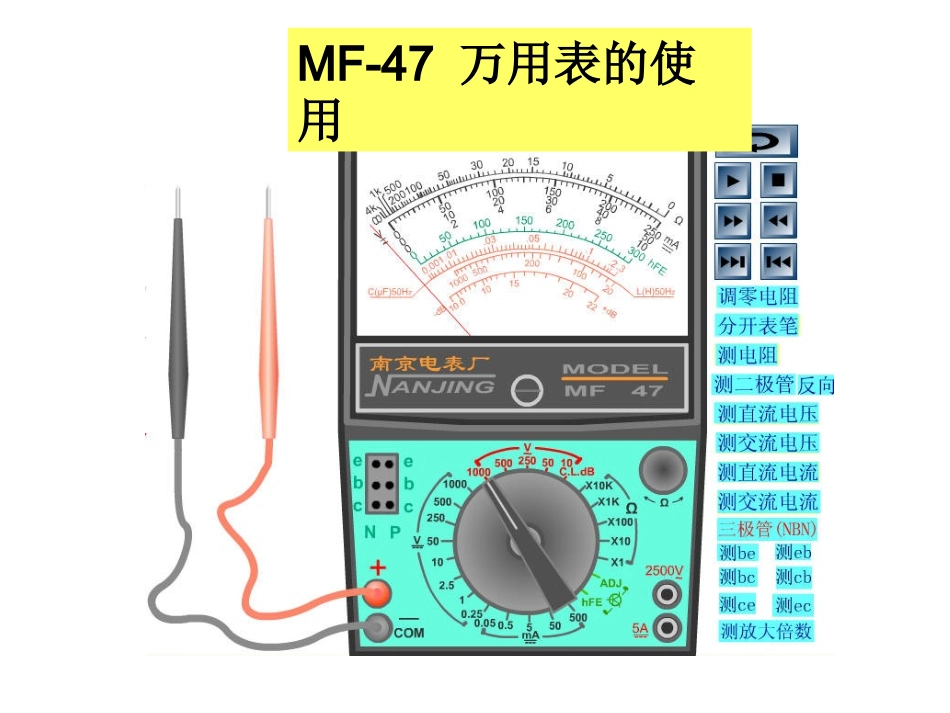

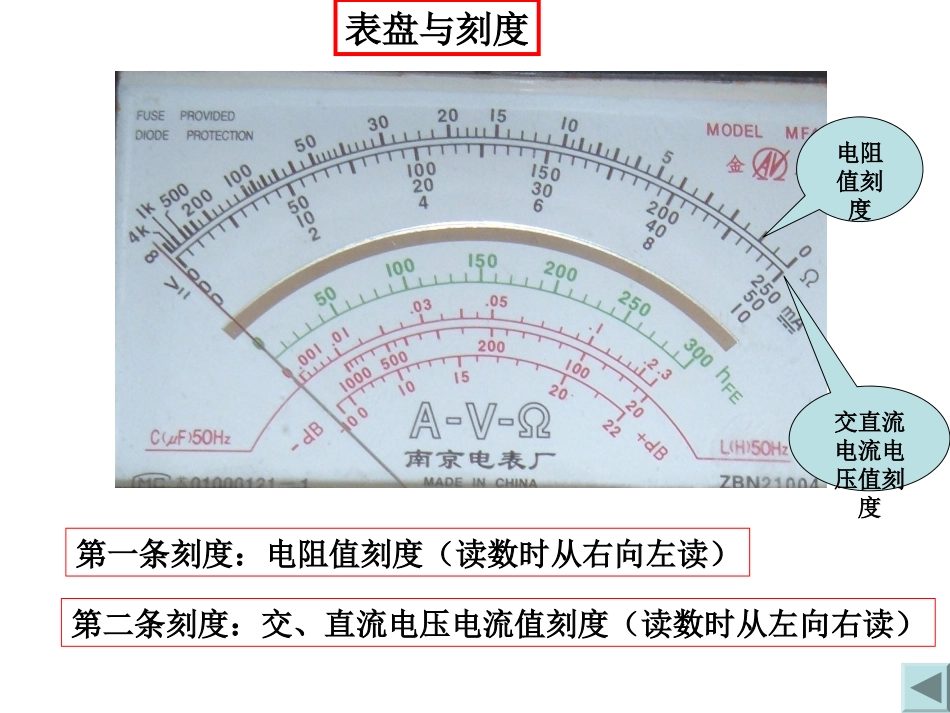

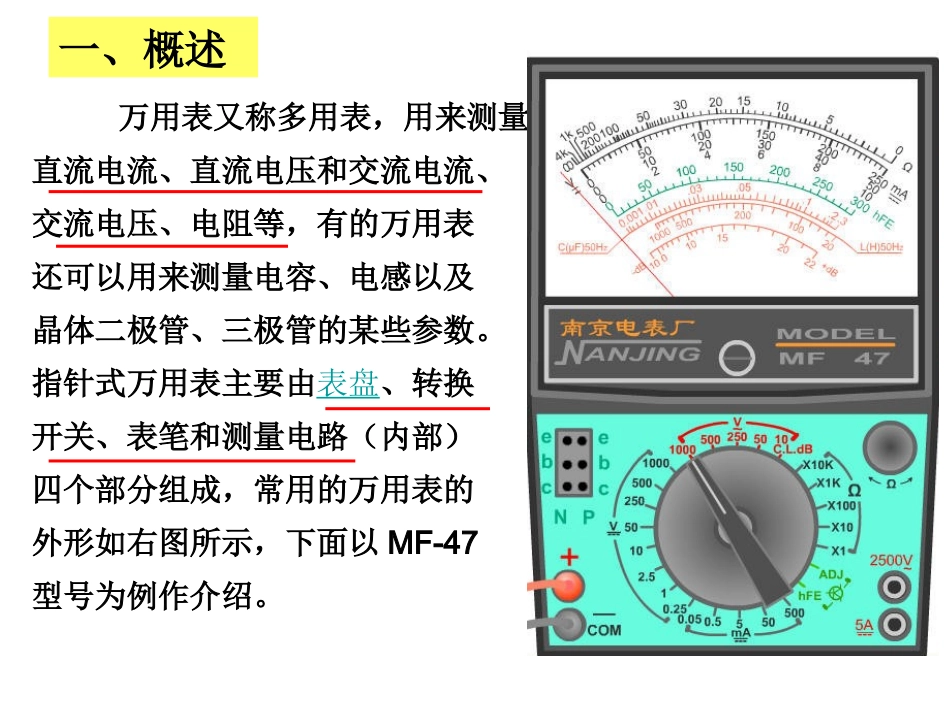

MF-47万用表的使用万用表又称多用表,用来测量直流电流、直流电压和交流电流、交流电压、电阻等,有的万用表还可以用来测量电容、电感以及晶体二极管、三极管的某些参数。指针式万用表主要由表盘、转换开关、表笔和测量电路(内部)四个部分组成,常用的万用表的外形如右图所示,下面以MF-47型号为例作介绍。一、概述表盘与刻度第一条刻度:电阻值刻度(读数时从右向左读)第二条刻度:交、直流电压电流值刻度(读数时从左向右读)电阻值刻度交直流电流电压值刻度二.操作中的注意事项①进行测量前,先检查红、黑表笔连接的位置是否正确。红色表笔接到红色接线柱或标有“十”号的插孔内,黑色表笔接到黑色接线柱或标有“一”号的插孔内,不能接反,否则在测量直流电量时会因正负极的反接而使指针反转,损坏表头部件。②在表笔连接被测电路之前,一定要查看所选挡位与测量对象是否相符,否则,误用挡位和量程,不仅得不到测量结果,而且还会损坏万用表。在此提醒初学者,万用表损坏往往就是上述原因造成的。③测量时,须用右手握住两支表笔,手指不要触及表笔的金属部分和被测元器件。④测量中若需转换量程,必须在表笔离开电路后才能进行,否则选择开关转动产生的电弧易烧坏选择开关的触点,造成接触不良的事故。⑤在实际测量中,经常要测量多种电量,每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程,这是初学者最容易忽略的环节。三、使用方法一)、使用前的准备1、上好电池(注意电池正负极)2、插好表笔。“-”黑;“+”红3、机械调零:万用表在测量前,应注意水平放置时,表头指针是否处于交直流挡标尺的零刻度线上,否则读数会有较大的误差。若不在零位,应通过机械调零的方法(即使用小螺丝刀调整表头下方机械调零旋钮)使指针回到零位。测量电阻的方法机械调零旋钮44、量程的选择、量程的选择::第一步第一步::试测试测先粗略估计所测电阻阻值先粗略估计所测电阻阻值,,再选择合适再选择合适量程量程,,如果被测电阻不能估计其值如果被测电阻不能估计其值,,一一般情况将开关拔在般情况将开关拔在RX100RX100或或RX1KRX1K的位置的位置进行初测进行初测,,然后看指针是否停在中线附然后看指针是否停在中线附近近,,如果是如果是,,说明档位合适。说明档位合适。[[如果指针太靠零如果指针太靠零,,则要减小档位则要减小档位]][[如果指针太靠近无穷大如果指针太靠近无穷大,,则要增大档位则要增大档位]]示图2第二步:选择正确档位示图1测量时,指针停在中间或附近!测量时,指针停在中间或附近!方法:将红黑两笔短接、看指针是否指在零刻度位置,如果没有,调节欧姆调零旋钮,使其指在零刻度位置。5、欧姆调零:量程选准以后在正式测量之前必须调零,否则测量值有误差。注意注意:如果重新换档以后,在正式测量之前也必须调零一次。欧姆调零旋钮(二)、连接电阻测量注意:1、不能带电测量;2、被测电阻不能有并联支路。正确的测量方法1k0调零不正确的测量方法?因为造成了人体电阻与被测电阻并联万用表两表笔并接在所测电阻两端进行测量!!!(三)、(三)、读数阻值阻值==刻度值╳倍率刻度值╳倍率(四)、档位复位:将档位开关打在OFF位置或打在交流电压1000V档刻度值18阻值阻值=1810K=180KΩ╳=1810K=180KΩ╳倍率╳╳10K10K请读出此时测量电阻的大小是多大?思考与练习R=9x100Ω=900Ω请读出此时测量电阻的大小是多大?思考与练习R=23x10KΩ=230KΩ请读出此时测量电阻的大小是多大?思考与练习R=?这种情况下读出来的数值准确吗?如果不准确,该怎办?测量交流电压的方法一)、使用前的准备1、上好电池。注意电池正负极2、插好表笔。“-”黑;“+”红3、机械调零4、量程的选择:将选择开关旋至交流电压挡相应的量程进行测量。如果不知道被测电压的大致数值,需将选择开关旋至交流电压挡最高量程上预测,然后再旋至交流电压挡相应的量程上进行测量。二)、开始测量将两表笔并接在被测电压两端进行测量(交流电不分正负极),如图示。三)、读数要根据所选择的量程来选择刻度读数!!!读数时选择第二条刻度!第二条刻度有三组数字,到底读哪一组数字呢?...
