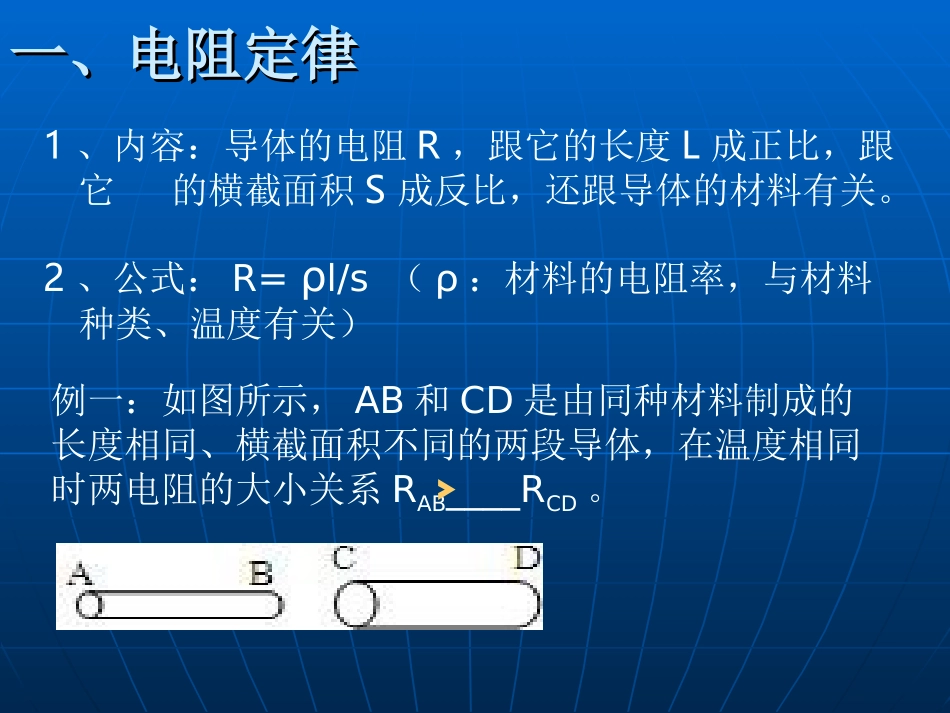

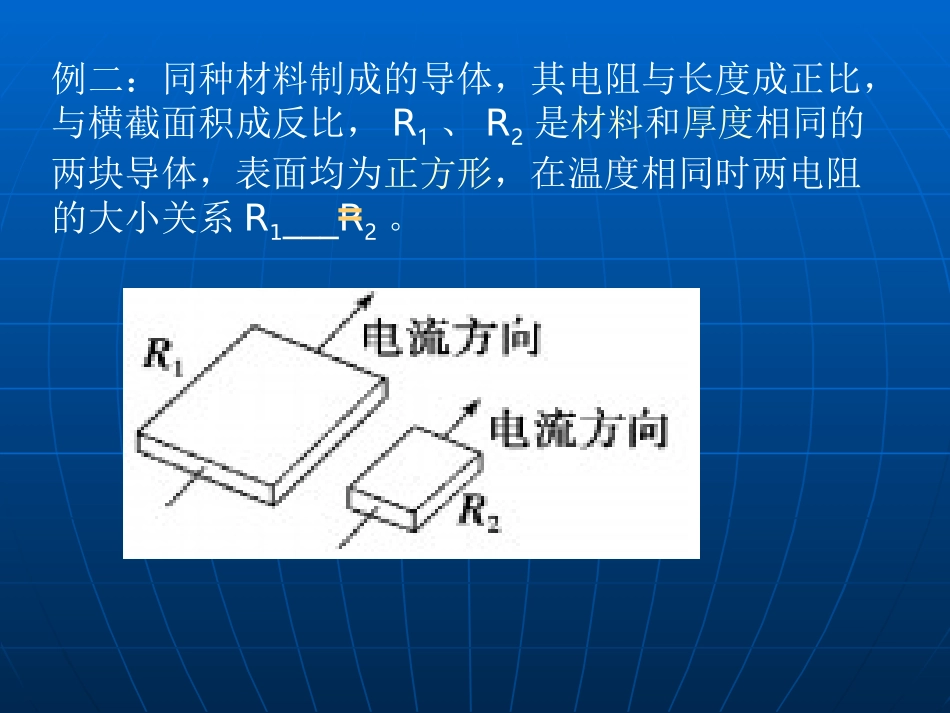

中考电学专题复习中考电学专题复习一、电阻定律一、电阻定律1、内容:导体的电阻R,跟它的长度L成正比,跟它的横截面积S成反比,还跟导体的材料有关。2、公式:R=ρl/s(ρ:材料的电阻率,与材料种类、温度有关)例一:如图所示,AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体,在温度相同时两电阻的大小关系RAB____RCD。﹥例二:同种材料制成的导体,其电阻与长度成正比,与横截面积成反比,R1、R2是材料和厚度相同的两块导体,表面均为正方形,在温度相同时两电阻的大小关系R1___R2。=二、欧姆定律1、内容:一段导体中的电流,跟这段导体两端的电压成正比关系,跟这段导体中的电阻成反比关系。2、公式:I=U/R3、成立条件:纯电阻电路(电能全部转化为内能的电路)4、实验探究欧姆定律电路图(1)控制电阻R一定,探究电流I与电压U的关系。①滑动变阻器的作用:②结论:电阻R一定,电流I与电压U成正比关系。③I-U图像:I/AU/V0保护电路;改变定值电阻R两端的电压。(2)控制电压U一定,探究电流I与电阻R的关系。①滑动变阻器的作用:②结论:电压U一定,电流I与电阻R成反比关系。③I-R图像:I/AR/ΩI/A保护电路;控制不同定值电阻R两端的电压相同。应用一:伏安法测电阻(原理:R=U/I)(1)电流表外接法(初中常用的方法)VARxIU①求RX测量值的表达式:R测②若考虑电流表、电压表的内阻分别为RA、RV求RX真实值的表达式:R真③测量值与真实值比较是__(填“偏大”或“偏小”)。=U/I=U/(I-U/RV)偏小=U/(I-IV)IXIV应用一:伏安法测电阻(原理:R=U/I)(2)电流表内接法IU①求RX测量值的表达式:R测②若考虑电流表、电压表的内阻分别为RA、RV求RX真实值的表达式:R真③测量值与真实值比较是__(填“偏大”或“偏小”)。AVRx=U/I=(U/I)-RA偏大应用二:伏安法测小灯泡电功率(原理:P=UI)例题:小明同学在“测量小灯泡电功率”的实验中,已知电源电压是6V,小灯泡的额定电压是3.8V,正常工作时的电阻约为8Ω。(1)请你用笔画线代替导线帮他将下图中的实物图连接完整。(2)正确连接电路后,闭合开关前,滑动变阻器的滑片应该置于(选填“A”或“B”)端。B(3)小明同学调节滑动变阻器,进行了几次实验,得到部分电压表示数U和电流表示数I的数据如下表所示:在第1次实验中,小灯泡不亮的原因是。(4)灯泡正常发光时,电流表示数如图所示,则灯泡的额定功率为W;若灯泡的实际电压为其额定电压的1/2时,灯泡实际功率比额定功率的1/4大得多,原因是;若考虑到电流表、电压表有内阻,额定电功率的测量值与灯泡额定功率的真实值相比(填“偏大”或“偏小”)。(5)小明同学在实验室借了甲:“10Ω、1.5A”、乙:“20Ω、1.5A”和丙:“30Ω、1.5A”三个滑动变阻器,你认为他完成上表实验所用的滑动变阻器是:(选填:“甲”、“乙”或“丙”)。实际功率太小。1.9偏大丙灯丝阻值随温度降低而减小三、焦耳定律1、内容:电流流过导体时产生的热量,跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。2、公式:Q=I2Rt3、条件:任何电路4、例题:如图所示的电路中,电源电压保持3V不变,电阻R1=5Ω,R2=10Ω。闭合开关,则R1两端的电压___V;若通电10s,电阻R2产生的热量为___J。14四、电功W与电热Q的联系1、电功:电流在任何电路上所做的功,即消耗的电能。计算公式:W=UIt2、电热:电流通过任何电路所产生的热量。计算公式:Q=I2Rt3、只有在纯电阻电路:W=Q在非纯电阻电路:W>Q例题:如图所示,某同学在圆形塑料槽中心放一个圆柱形电极接电源的负极,沿边缘放一个圆环形电极接电源的正极,做“旋转的液体的实验”。若蹄形磁铁两极间正对部分的磁场视为匀强磁场,圆形塑料槽内装有导电液体放在蹄形磁铁两极之间,闭合开关,圆形塑料槽内的导电液体将会旋转起来。电源电压U=3V,电源内阻r=0.1Ω,限流电阻R0=4.9Ω,塑料槽中两电极间液体的等效电阻R=1Ω,电压表的示数恒为1.5V,则:(1)导电液体旋转的物理原理是什么?(2)电路中电流多大?(3)通电10s,电流通过液体所做的电功?(4)通电10s,电流通过液体产生的热量?(5)通电10s,液体具有的动能?(6)电源...
