162串、并联电路中电压的规律VIP免费

162串、并联电路中电压的规律_第1页
1/18
162串、并联电路中电压的规律_第2页
2/18
162串、并联电路中电压的规律_第3页
3/18

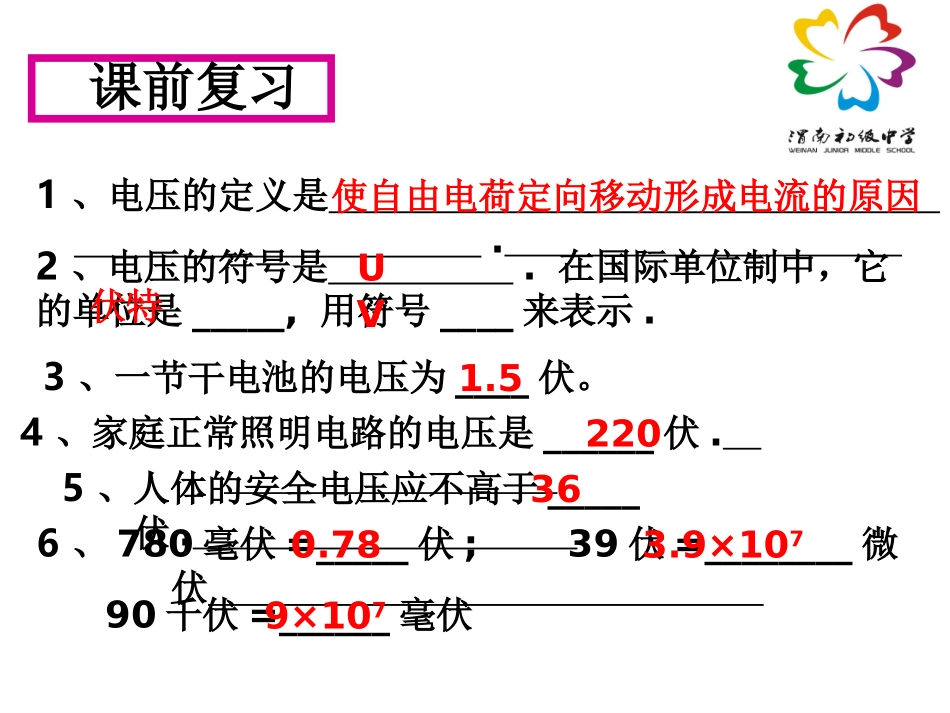

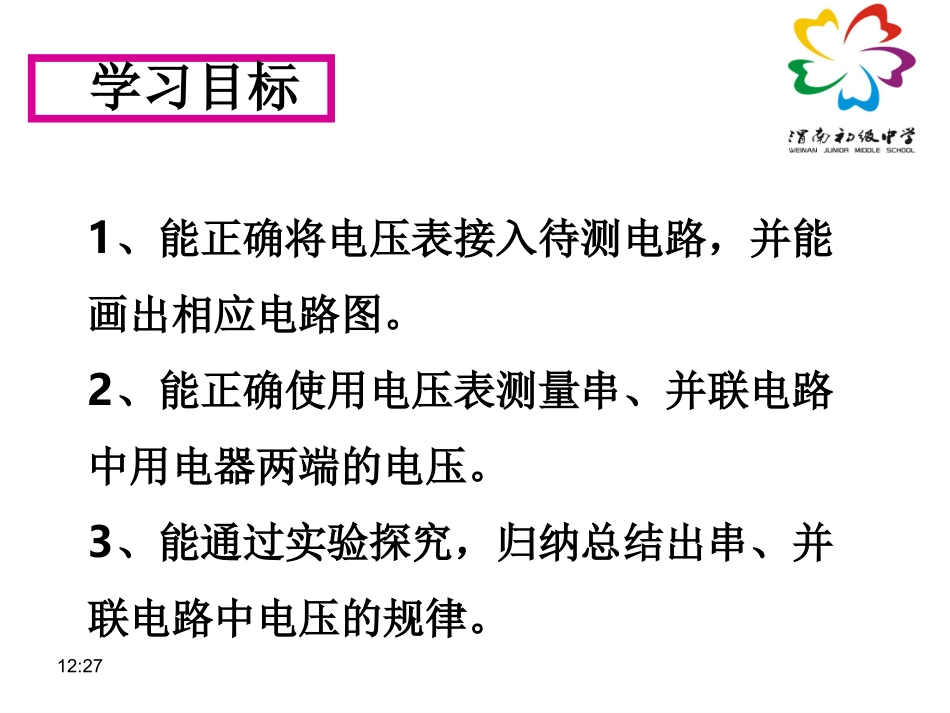

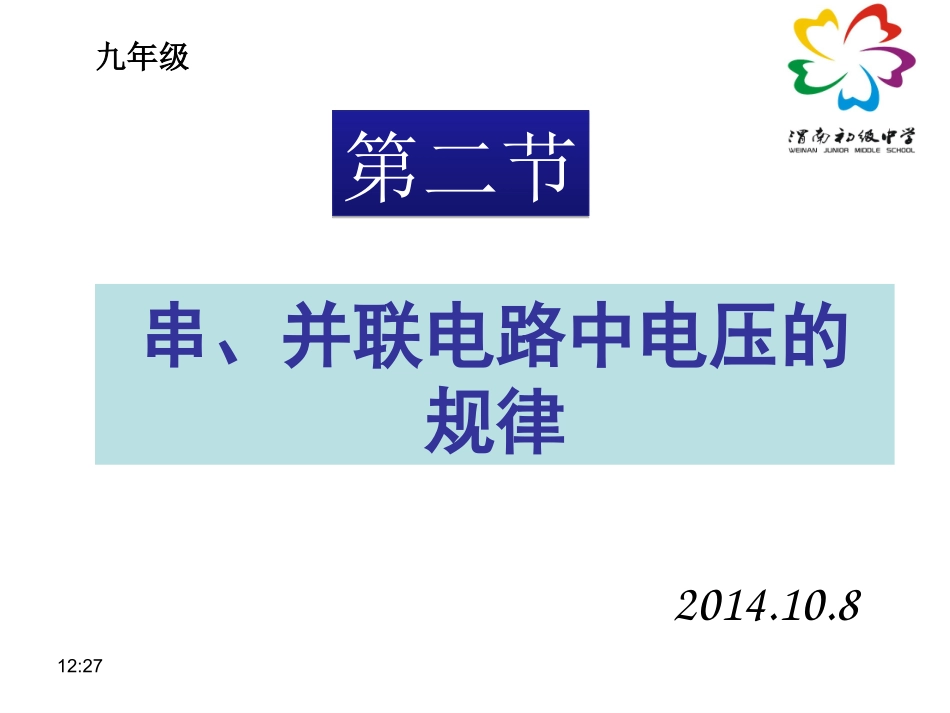

串、并联电路中电压的规律2014.10.8第二节第二节九年级12:271、电压的定义是.2、电压的符号是.在国际单位制中,它的单位是_____,用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏.5、人体的安全电压应不高于_____伏.90千伏=______毫伏6、780毫伏=_____伏;39伏=________微伏课前复习使自由电荷定向移动形成电流的原因UV伏特1.5220360.783.9×1079×107学习目标1、能正确将电压表接入待测电路,并能画出相应电路图。2、能正确使用电压表测量串、并联电路中用电器两端的电压。3、能通过实验探究,归纳总结出串、并联电路中电压的规律。12:27[实验题目]:用电压表测串联电路中的电压[实验目的]:1、用电压表测量串联电路中的各部分电路两端的电压.2、研究串联电路两端的总电压和各部分电压的关系.[器材]:小电珠(连灯座)2个,电压表,电源,导线,电键导学12:27[步骤]1、按下图连接电路,使两个小电珠连接成串联电路。[步骤]2、按下图连接电路,测量小电珠L1两端的电压U1。L1L2U1VL2L1S[步骤]3、按下图连接电路,测量小电珠L2两端的电压U2。L1L2U2VL2L1S[步骤]4、按下图连接电路,测量小电珠L1和L2两端的总电压U。L1L2UL2L1VS[结果]串联电路中电压实验结论:串联电路两端的总电压等于各部分电路两端电压的和.串联电路U=U1+U2观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次[实验题目]:用电压表测并联电路中的电压[实验目的]:1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]:小电珠(连灯座)2个,电压表,电源,导线,电键导学12:27[步骤]1、按下图连接电路,使两个小电珠并联。[步骤]2、按下图连接电路,测量小电珠L1两端的电压U1。L1L2U1[步骤]3、按下图连接电路,测量小电珠L2两端的电压U2。L1L2U2[步骤]1、按下图连接电路,测量并联电路两端的电压U。L1L2U[结果]并联电路中电压实验结论:并联电路中,各支路两端的电压相等.并联电路U1=U2=U观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2并联后的总电压U/v测量结果第一次第二次1.在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6V,当S1、S3断开,S2闭合时,电压表的示数为3V.求:(1)电源电压是多少?(2)当S1、S3闭合,S2断开时,电压表的示数为多少?S3L1S1VS2L212:271、知识要求:串联并联电池组的电压规律:串联电池组的电压等于各节电池的电压之和并联电池组的电压等于每节电池的电压串联并联电路的电压规律:串联电路的总电压等于各部分电路两端的电压之和并联电路中,各支路两端的电压相等U1=U22、能力科学探究12:27课本P62:1、2题随堂练习册以及绩优学案对应本章节的练习册题
