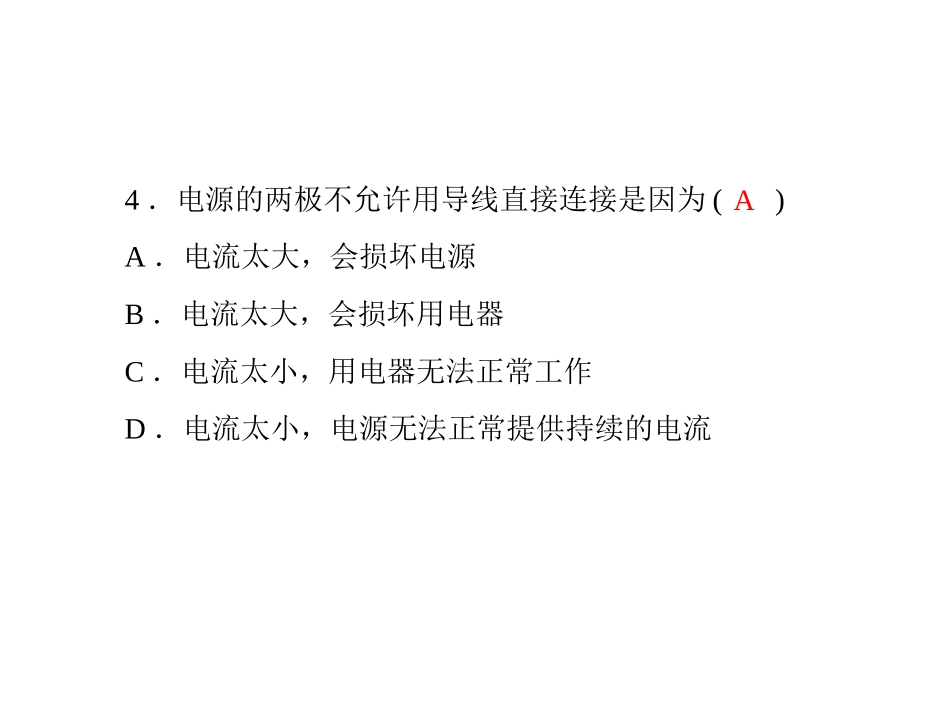

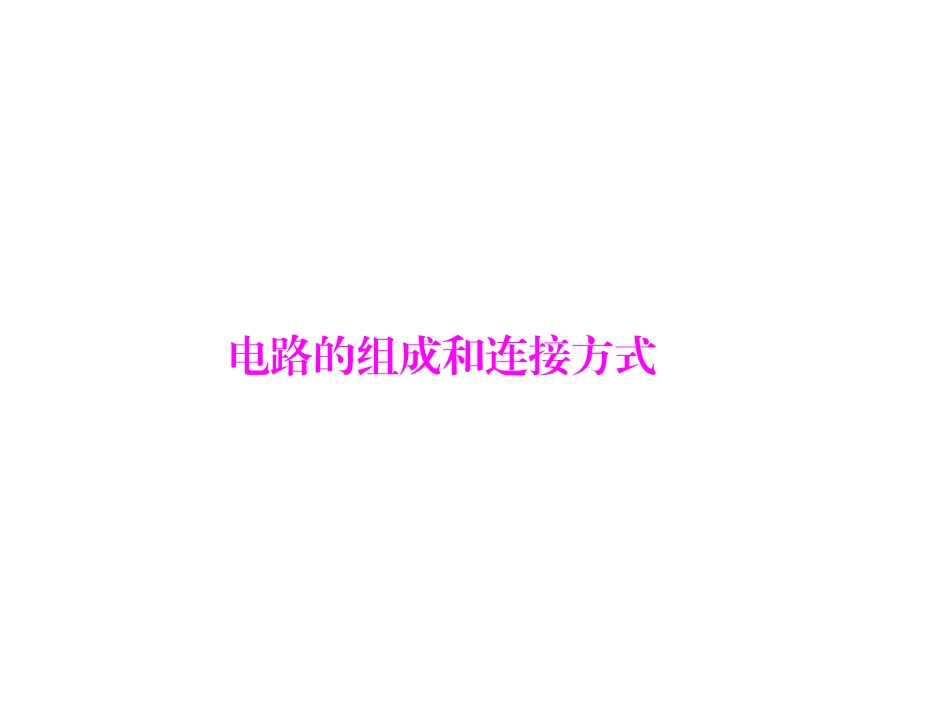

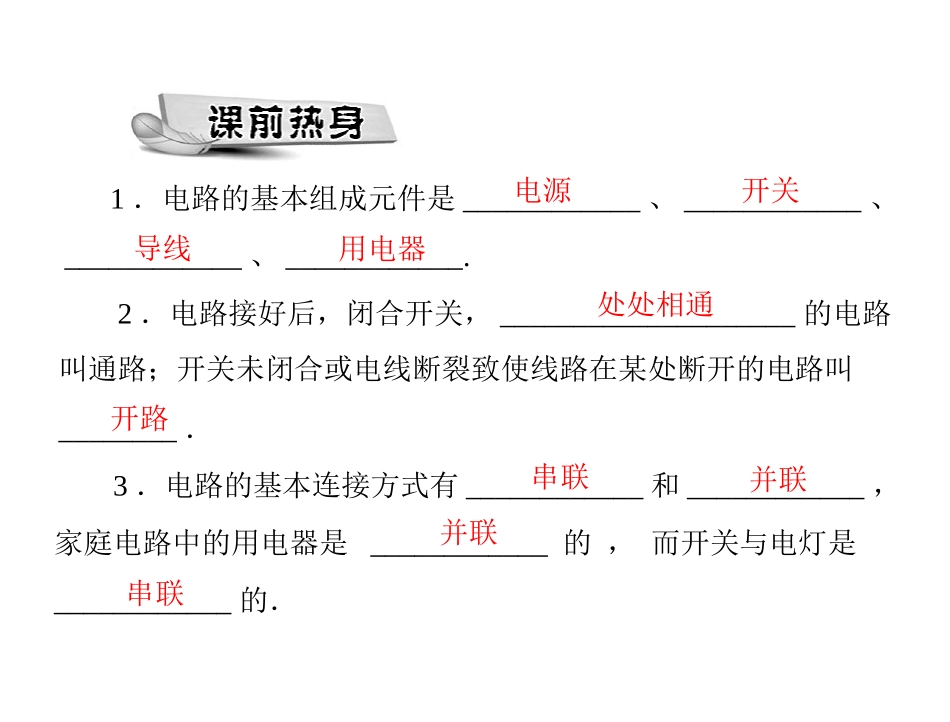

电路的组成和连接方式1．电路的基本组成元件是____________、____________、____________、____________.2．电路接好后，闭合开关，____________________的电路叫通路；开关未闭合或电线断裂致使线路在某处断开的电路叫________．3．电路的基本连接方式有____________和____________，家庭电路中的用电器是____________的，而开关与电灯是____________的．电源开关导线用电器处处相通开路串联并联并联串联)4．电源的两极不允许用导线直接连接是因为(A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器无法正常工作D．电流太小，电源无法正常提供持续的电流A电路的组成一个完整的电路至少应该包括电源、开关、用电器和导线四类元件．(1)电源：供电的器件，如干电池、蓄电池、发电机等．(2)开关：控制电路通断的器件，如闸刀开关、拉线开关、拨动开关等．(3)用电器：利用电能工作的器件，如电灯、电视机、电冰箱等．(4)导线：连接电源、开关和用电器的电荷移动的通路．[典例1]在一种金属外壳的手电筒内，干电池是手电筒的____________，小灯泡是____________，按钮是电路中的____________，外壳是电路中的____________．思路点拨：理解手电筒的构造，结合电路的基本组成元件类比思考．电源用电器开关导线种类状态结果通路电路连接好后，闭合开关，处处相通的电路一定有电流流过用电器开路开关未闭合，或电线断裂、接头松脱致使线路在某处断开的电路电路不通，用电器不能工作短路电源短路导线不经过用电器直接将电源两极连接起来的电路轻则引起电路故障，重则将烧毁电导线，甚至引起火灾局部短路电路中的某一段电路中无电流的电路被短路的部分用电器不能工作通路、开路和短路[典例2]如图11－2－1所示的电路中，开关处于图示状态时，电灯__________(“亮”或“不亮”)；此时电路是__________；将开关闭合后，电路是____________．图11－2－1思路点拨：此题为最基本的电路．认清电路，理解通路、开路和短路含义即可．不亮开路通路电路图1．定义：用规定的符号表示电路连接情况的图，叫做电路图．2．常见电路元件的符号(1)电源：(2)开关：(3)灯泡：；；.3．画电路图要注意以下几点：(1)要用统一规定的符号；(2)连接线要画成横平竖直；(3)电路图要简洁、整齐、美观．[典例3]在框内画出图11－2－2所示实物电路的电路图．图11－2－2思路点拨：要画电路图，可根据实物电路，从电源正极开始，沿电流方向，依次画出各元件，最后回到电源负极．图1电路的连接方式1．串联与并联(1)串联：把各个电路元件逐个顺次连接起来(如图11－2－3)；图11－2－3(2)并联：把各个电路元件并列地连接起来(如图11－2－4)．图11－2－4①干路：电源两极到两个分支点的电路．②支路：两个分支点间的各条电路．电路电流路径电路特点开关作用串联电路只有一条各部分彼此影响控制整个电路，与开关在电路中的位置无关并联电路不止一条各支路互不影响干路开关控制整个电路，支路开关只控制所在支路2．串联电路与并联电路的比较[典例4](2011年广东深圳一模)下列选项的四个电路中与图11－2－5的实物电路图对应的是()图11－2－5思路点拨：把握电路的串、并联特点，从电源正极出发，根据实物图的连接顺序来判断电路图．我的答案：C方法具体判断过程开路法若切断任一用电器的支路，其他用电器均不能工作，此电路是串联电路；若切断任一支路，对其他用电器都没有影响，则此电路是并联电路节点法在识别电路时，不管导线有多长，只要其间没有电源或用电器，则导线的两端点可看成同一点，从而找出各用电器的共同点识别串、并联电路的方法观察结构法将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接，为串联；若“首、首”，“尾、尾”相连，为并联电流法凡是同一股电流流经的几个用电器，就一定是串联；电流在某点分支，即一股电流(干路电流)分成几股电流(支路电流)，再在某点汇成一股电流，这几股电流流过的用电器是并联续表
