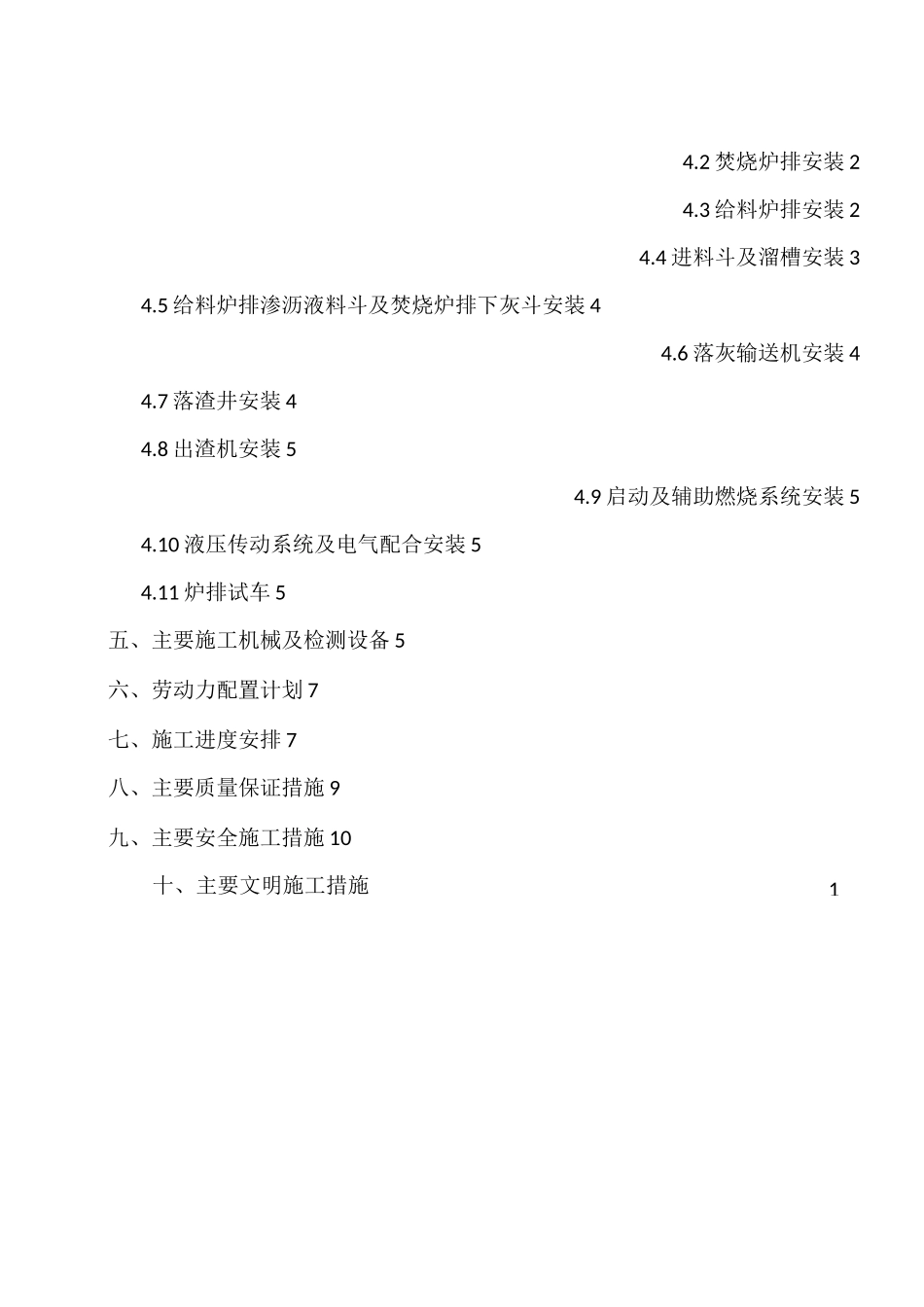

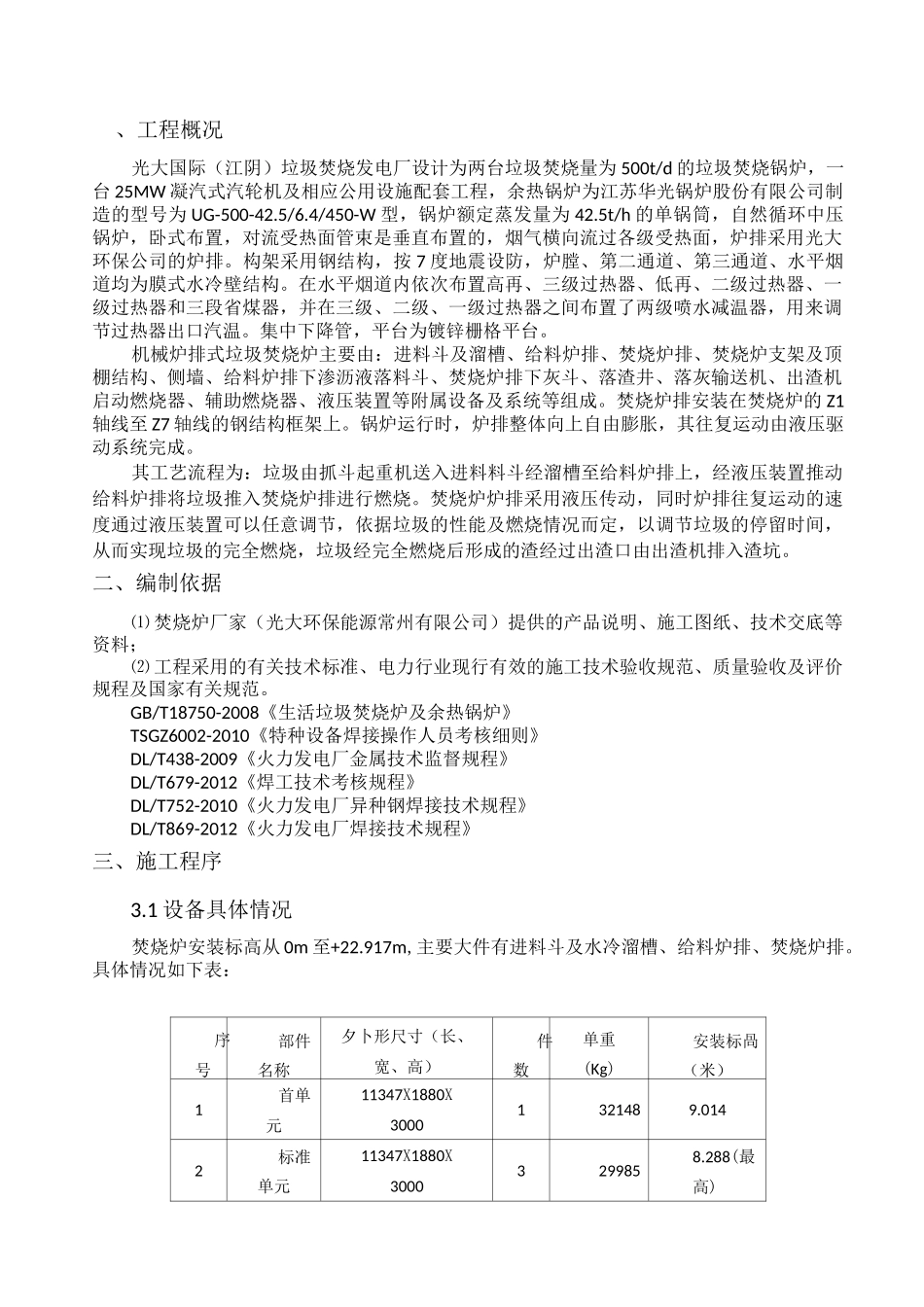

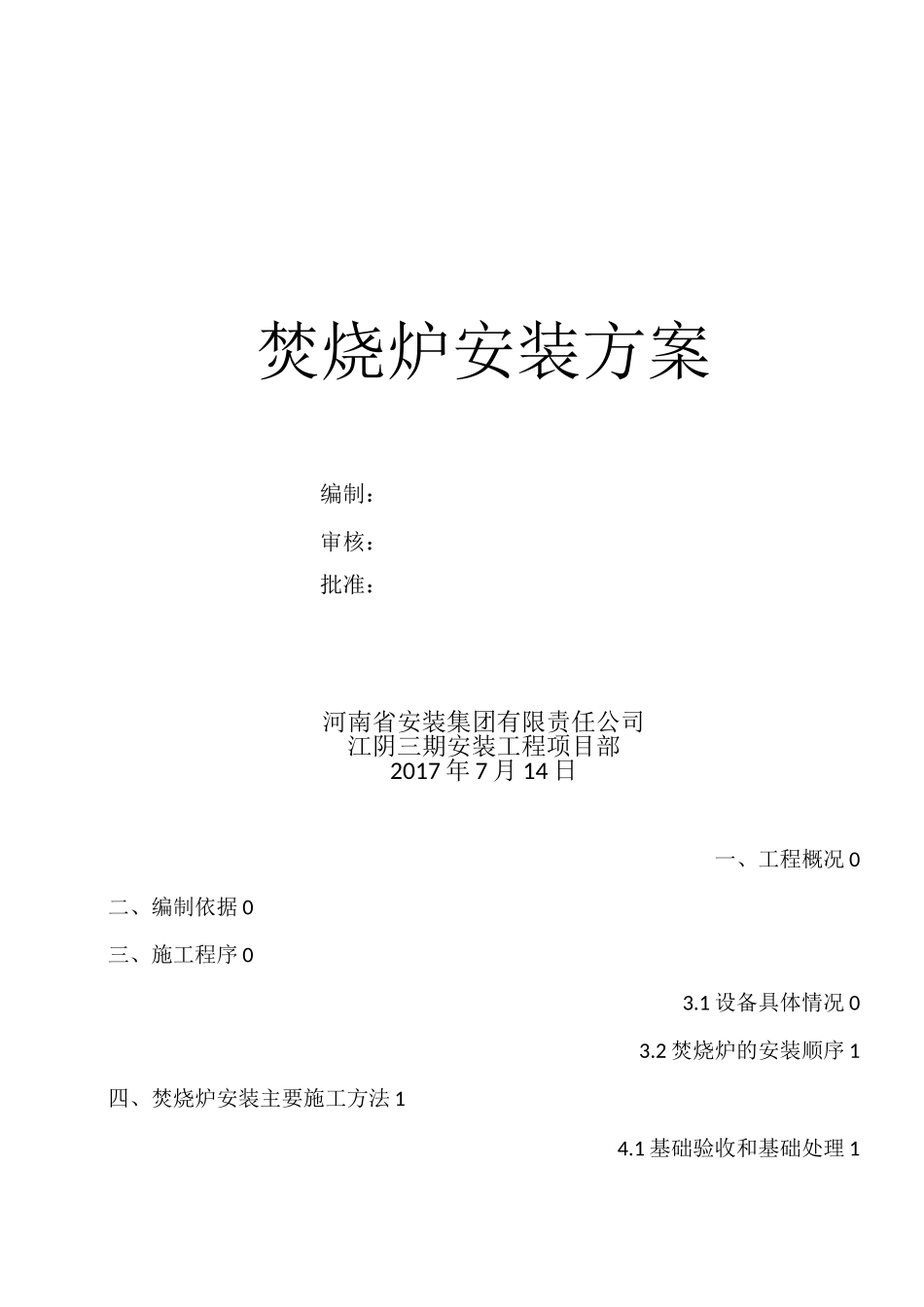

焚烧炉安装方案编制：审核：批准：河南省安装集团有限责任公司江阴三期安装工程项目部2017年7月14日一、工程概况0二、编制依据0三、施工程序03.1设备具体情况03.2焚烧炉的安装顺序1四、焚烧炉安装主要施工方法14.1基础验收和基础处理114.2焚烧炉排安装24.3给料炉排安装24.4进料斗及溜槽安装34.5给料炉排渗沥液料斗及焚烧炉排下灰斗安装44.6落灰输送机安装44.7落渣井安装44.8出渣机安装54.9启动及辅助燃烧系统安装54.10液压传动系统及电气配合安装54.11炉排试车5五、主要施工机械及检测设备5六、劳动力配置计划7七、施工进度安排7八、主要质量保证措施9九、主要安全施工措施10十、主要文明施工措施、工程概况光大国际（江阴）垃圾焚烧发电厂设计为两台垃圾焚烧量为500t/d的垃圾焚烧锅炉，一台25MW凝汽式汽轮机及相应公用设施配套工程，余热锅炉为江苏华光锅炉股份有限公司制造的型号为UG-500-42.5/6.4/450-W型，锅炉额定蒸发量为42.5t/h的单锅筒，自然循环中压锅炉，卧式布置，对流受热面管束是垂直布置的，烟气横向流过各级受热面，炉排采用光大环保公司的炉排。构架采用钢结构，按7度地震设防，炉膛、第二通道、第三通道、水平烟道均为膜式水冷壁结构。在水平烟道内依次布置高再、三级过热器、低再、二级过热器、一级过热器和三段省煤器，并在三级、二级、一级过热器之间布置了两级喷水减温器，用来调节过热器出口汽温。集中下降管，平台为镀锌栅格平台。机械炉排式垃圾焚烧炉主要由：进料斗及溜槽、给料炉排、焚烧炉排、焚烧炉支架及顶棚结构、侧墙、给料炉排下渗沥液落料斗、焚烧炉排下灰斗、落渣井、落灰输送机、出渣机启动燃烧器、辅助燃烧器、液压装置等附属设备及系统等组成。焚烧炉排安装在焚烧炉的Z1轴线至Z7轴线的钢结构框架上。锅炉运行时，炉排整体向上自由膨胀，其往复运动由液压驱动系统完成。其工艺流程为：垃圾由抓斗起重机送入进料料斗经溜槽至给料炉排上，经液压装置推动给料炉排将垃圾推入焚烧炉排进行燃烧。焚烧炉炉排采用液压传动，同时炉排往复运动的速度通过液压装置可以任意调节，依据垃圾的性能及燃烧情况而定，以调节垃圾的停留时间，从而实现垃圾的完全燃烧，垃圾经完全燃烧后形成的渣经过出渣口由出渣机排入渣坑。二、编制依据⑴焚烧炉厂家（光大环保能源常州有限公司）提供的产品说明、施工图纸、技术交底等资料；⑵工程采用的有关技术标准、电力行业现行有效的施工技术验收规范、质量验收及评价规程及国家有关规范。GB/T18750-2008《生活垃圾焚烧炉及余热锅炉》TSGZ6002-2010《特种设备焊接操作人员考核细则》DL/T438-2009《火力发电厂金属技术监督规程》DL/T679-2012《焊工技术考核规程》DL/T752-2010《火力发电厂异种钢焊接技术规程》DL/T869-2012《火力发电厂焊接技术规程》三、施工程序3.1设备具体情况焚烧炉安装标高从0m至+22.917m,主要大件有进料斗及水冷溜槽、给料炉排、焚烧炉排。具体情况如下表：序号部件名称夕卜形尺寸（长、宽、高）件数单重(Kg)安装标咼（米）1首单元11347X1880X30001321489.0142标准单元11347X1880X30003299858.288(最高)焚烧炉排安装给料炉排下渗沥液斗安装4给料炉排安装焚炉排下斗安装输送机安3末单元11347X2600X33601404485.754水冷溜槽8682X1534X4450129643.614.0055挡板框架8682X1534X2155128670.114.313.2焚烧炉的安装顺序根据现场的实际情况和设备结构尺寸，焚烧炉的整体安装顺序焚烧炉的整体安装顺序示意图四、焚烧炉安装主要施工方法4.1基础验收和基础处理焚烧炉基础中，进料斗、出渣机及给料炉排是水泥基础，其它均为钢架基础。4.1.1水泥基础的验收要求⑴清除所有模板、多余的钢筋、杂物和积水。⑵检查所有预埋件、地脚螺栓孔的位置是否正确，偏差应符合随机技术文件和相关规范要求。⑶施工时，混凝土强度要达到设计强度的70%以上。4.1.2钢架基础验收钢架基础标高误差不大于±3mm，就位尺寸不大于土5mm.其中焚烧炉排钢架横梁验收合格（主要针对钢架法兰的标高偏差Wlmm、平面度1mm/m）4.1.3基础处理：基础验收有不合格的要及时处理直到达到要求为止。4.1.4放线：基础验收合格后要在基础上放出设备就位的对称...
